2
Het zwaailicht monteren
Benodigde onderdelen voor deze stap:
1
Kabelboom van zwaailicht
1
Zwaailichtsteun
1
Voet van zwaailicht
1
Zwaailicht
2
Bout (5/16" x 1")
1
Moer (5/16") – voor machines zonder een cabine
1
Lichtschakelaar
Voor machines met een cabine

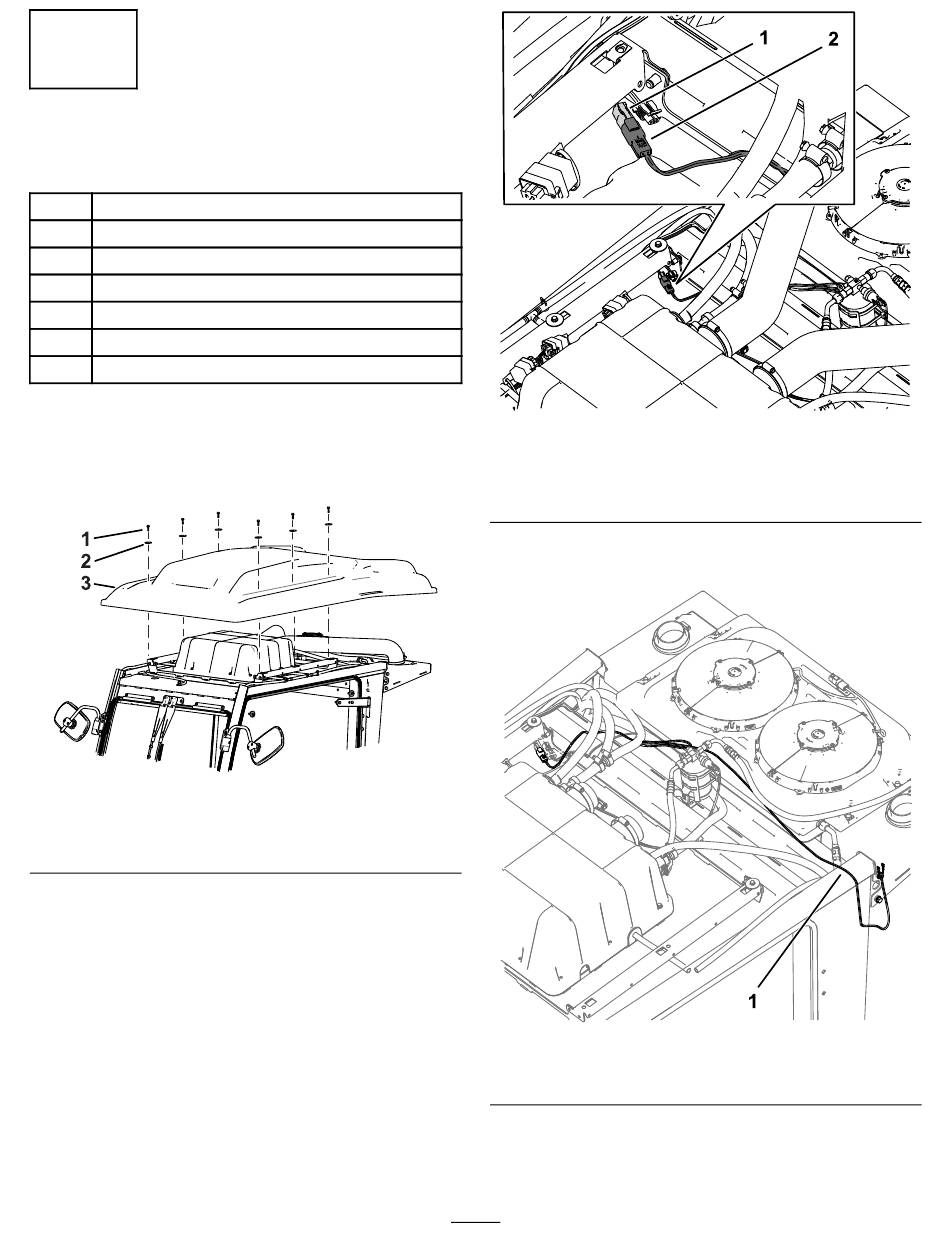

1.
Verwijder het dak van de cabine zoals wordt
getoond in
Figuur
1. Bout
2. Ring
2.
Zoek aan de bovenkant van de cabine de
losse contrastekker voor 2 pinnen op de
cabinekabelboom en sluit de voedingsconnector
van de kabelboom voor het zwaailicht aan
(Figuur
2).
1.
Figuur 1
3. Cabinedak
1. Contrastekker voor 2
pinnen
3.
Leid de kabelboom voor het zwaailicht en de
connectoren zoals getoond in
g302035
1. Geleiding van de kabelboom voor het zwaailicht
2
Figuur 2
2. Voedingsconnector van
de kabelboom voor het
zwaailicht
Figuur
3.
Figuur 3
g306876
g306877
