Levelflex FMP50 FOUNDATION Fieldbus
7.2.3

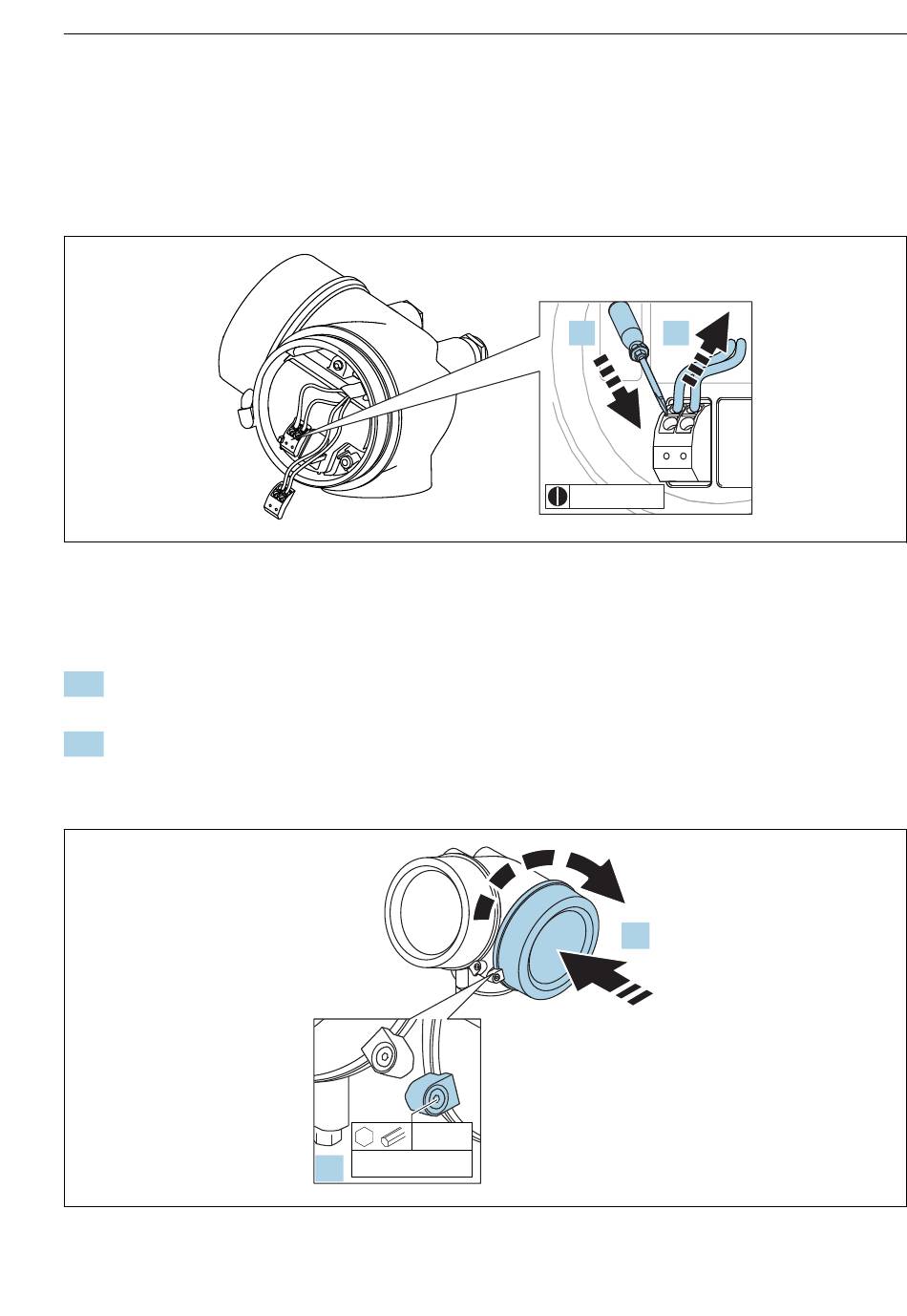

Insteekveerklemmen
Bij instrumenten zonder geïntegreerde overspanningsbeveiliging, wordt de elektrische
aansluiting via insteekveerklemmen uitgevoerd. Massieve aders of soepele aders met
adereindhuls kunnen direct in de klem worden gestoken zonder gebruik van de hendel,
waarbij automatisch het contact wordt gemaakt.
10
Afmetingen: mm (in)
Om kabels uit de klem te verwijderen:
1.
Druk met een platte schroevendraaier ≤ 3 mm in de opening tussen de twee
aansluitklemopeningen
2.
terwijl tegelijkertijd de aders uit de klem worden getrokken.
7.2.4
Sluiten van het deksel van het aansluitcompartiment
Endress+Hauser
3 mm
2,5 Nm
2.
1.
2.
≤ 3 (0.12)
1.
Elektrische aansluiting
A0013661
A0021491
37
