Levelflex FMP50 FOUNDATION Fieldbus

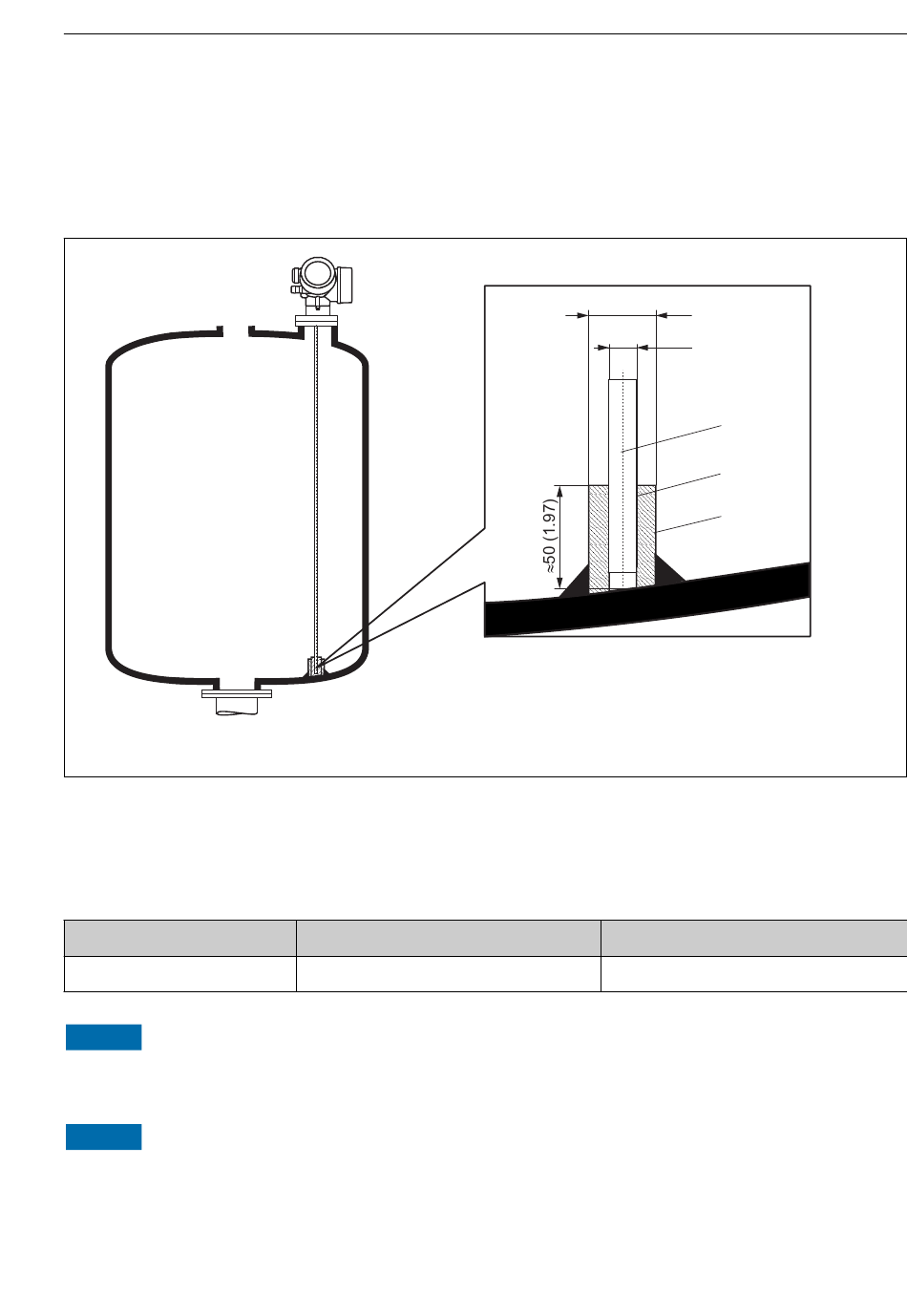

Fixeren staafsondes
• Voor WHG-goedkeuringen: voor sondelengten ≥ 3 m (10 ft) is een steun nodig.
• Over het algemeen moeten staafsondes worden ondersteund in geval van een horizontale
stroming (bijv. door een roerwerk) of in geval van sterke trillingen.
• Staafsondes mogen alleen aan het uiteinde worden ondersteund.
1
Sondestaaf
2
Huls, passend geboord om elektrisch contact tussen huls en staaf te waarborgen!
3
Korte metalen buis, bijv. gelast
sonde
8 mm (1/3")
LET OP
Slechte aarde van het uiteinde van de sonde kan meetfouten tot gevolg hebben.
‣
Gebruik een nauwe huls met een goed elektrische contact met de sonde.
LET OP
Lassen kan de hoofdelektronicamodule beschadigen.
‣
Voor het lassen: aard de sonde en demonteer de elektronica.
Endress+Hauser
a [mm (inch)]
< 14 (0,55)
ø a
ø b
1
2
3
mm (in)
b [mm (inch)]
8,5 (0,34)
Montage
A0014127
