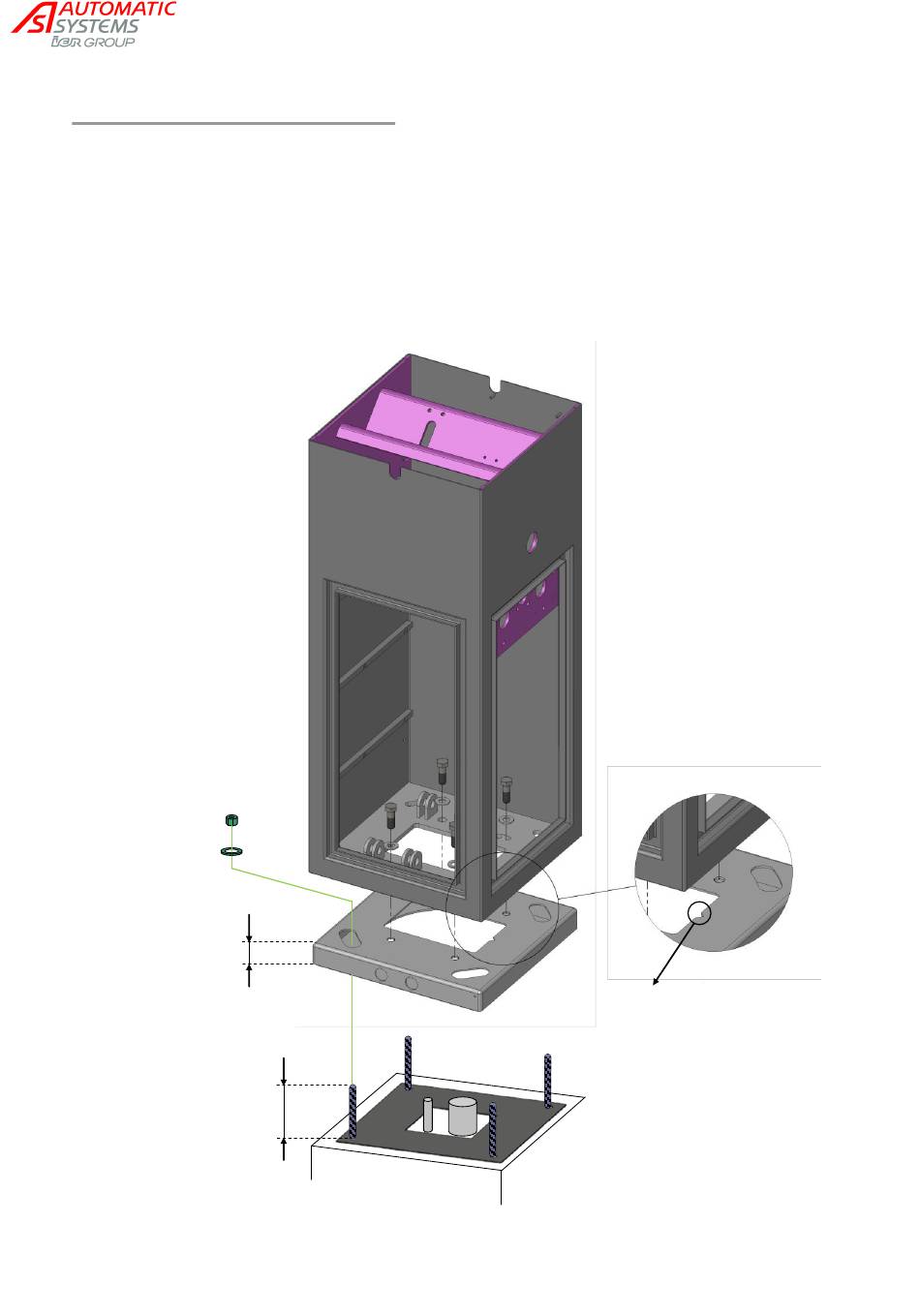

4.3. Opbouwsokkel (optie)
Maak het ingietkader vast zoals beschreven in § 4.2. en let erop dat de bevestigingsstangen 100 mm
uitsteken.
Controleer de plaatsing van de sokkel ten opzichte van de slagboom (plaatsing van de inkeping, zie
tekening).
Bevestig de sokkel aan de 4 bevestigingsstangen met de schroeven en ringen, door de langwerpige
gaten op de sokkel.
Bevestig de slagboom op de sokkel met 4 meegeleverde schroeven en ringen.
60 mm
100 mm
De informatie in dit document is vertrouwelijk en eigendom van Automatic Systems. De lezer zal ze niet gebruiken voor een ander doel dan het gebruik van de producten of de uitvoering van het
project waarnaar ze verwijst en zal ze niet meedelen aan deden zonder de schriftelijke voorafgaande toestemming van Automatic Systems Dit document kan zonder voorafgaand bericht worden
Technische handleiding BL4x -MT-NL1
De inkeping moet aan de
zijdeur van de slagboom
staan.
gewijzigd.
p 26/62
