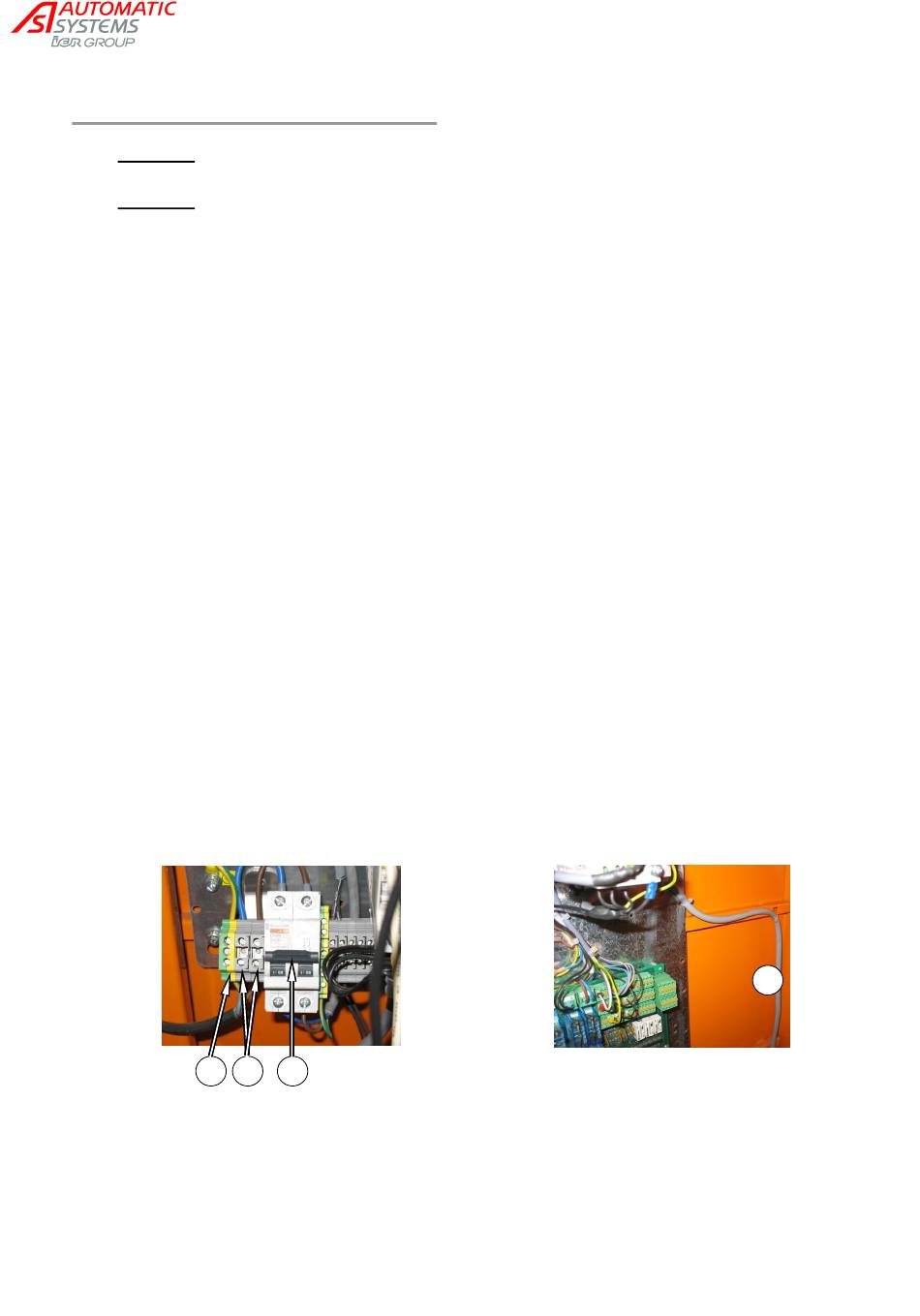

4.9. Elektrische aansluitingen
OPGELET: niet aansluiten op een niet geaard netwerk of een industrieel distributienet met hoog ohmige
aarding.
OPGELET: verhoogde lekstroom.
Aansluiting op aardingsklem (21) noodzakelijk met een draad van ten minste 1 mm² diameter voor
onder spanning brengen.
Niet meerdere toestellen op dezelfde differentieelschakelaar aansluiten.
De werken moeten conform de veiligheidswaarschuwingen gebeuren, zie § 1.
De aansluitingen moeten conform de elektrische schema's gebeuren die aan de binnenzijde hangen, dit
blijft de referentie.
Om storing te vermijden, moeten de voedings- en bedieningskabels door 2 verschillende buizen lopen die
minstens 10 cm uit elkaar liggen. De stuurkabels moeten van een afgeschermd type zijn.
De slagboomlengte moet geplaatst worden voordat de elektrische aansluitingen gemaakt worden!
Zet de hoofdzekering uit (20) (► OFF).
Sluit de hoofdzekering (23) aan op de elektrische voeding, en zorg ervoor dat de eigenschappen
van deze laatste beantwoorden aan de vereiste specificaties (§ 7. ).
Voorzien aan het begin van de voeding:
- Ofwel een differentieelschakelaar 10A/300mA (max 5 slagbomen).
- Ofwel een differentieelschakelaar 10A/30mA type super beschermd (max 1 slagboom).
Sluit de verschillende bedieningseenheden en eventuele opties aan volgens het
meegeleverde schema. De stuurkabels mogen niet naast de voedingskabel (22) geplaatst
worden.
Sluit de aardleidingen aan op hun aansluitklemmen:
- kabel tussen de kast en de kap
(controleer deze aansluiting telkens voordat u de kap sluit);
- kabel tussen de kast en de deuren
(controleer deze aansluiting telkens voordat u de deur sluit);
- kabel tussen de kast (21) en de logica.
Test of de uitrusting goed werkt: zie § 6.1.
21
De informatie in dit document is vertrouwelijk en eigendom van Automatic Systems. De lezer zal ze niet gebruiken voor een ander doel dan het gebruik van de producten of de uitvoering van het
project waarnaar ze verwijst en zal ze niet meedelen aan deden zonder de schriftelijke voorafgaande toestemming van Automatic Systems Dit document kan zonder voorafgaand bericht worden
23
20
Technische handleiding BL4x -MT-NL1
gewijzigd.
p 41/62
