6. Verwijder de geheugenmodule.
7. Verwijder de
M.2
SSD.
8. Verwijder de
harde schijf
9. Verwijder de WLAN-kaart.
10. Verwijder de koelplaateenheid.
Over deze taak

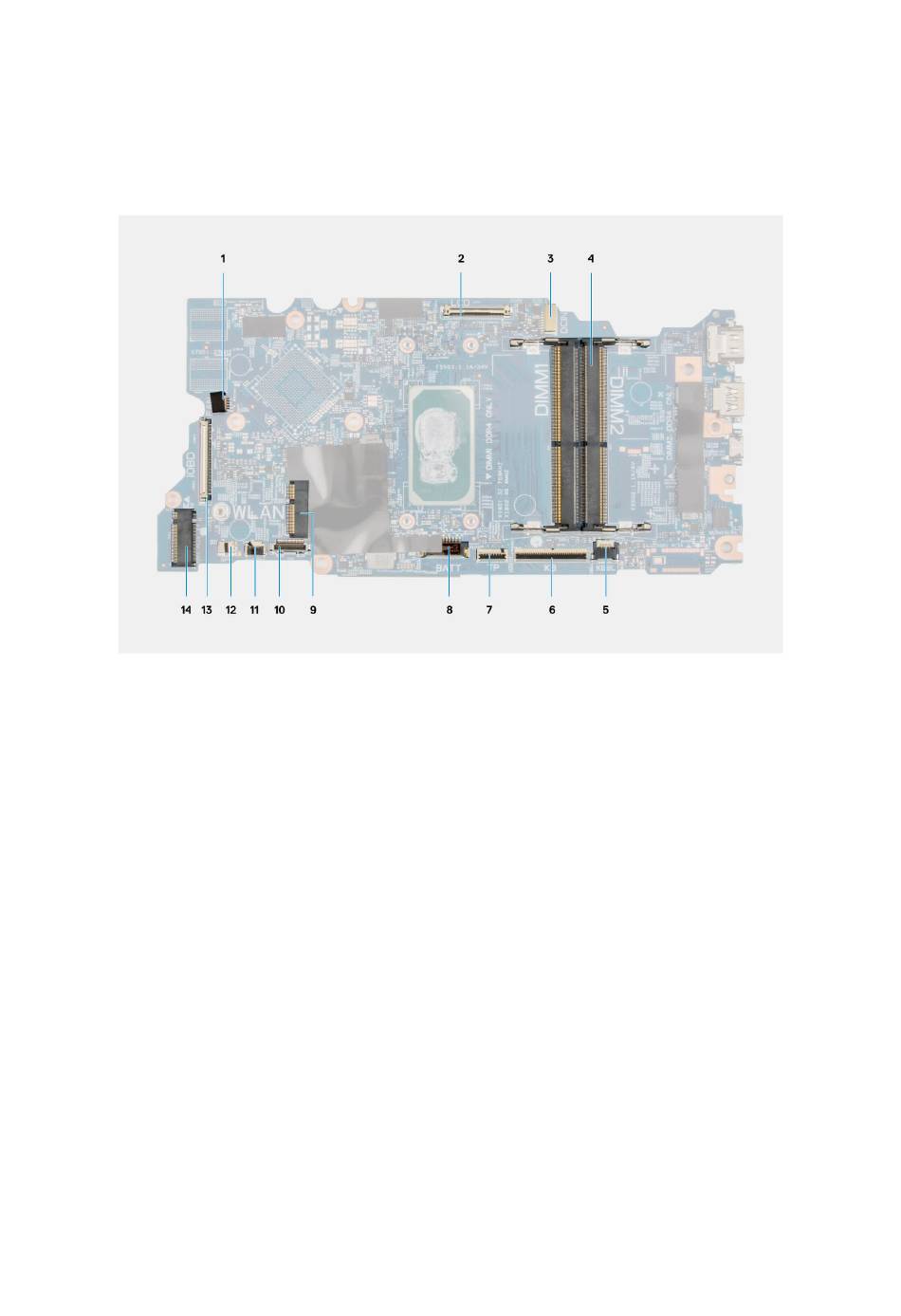

Afbeelding 1. Systeemkaartconnectoren
1. Connector voor systeemventilatorkabel
3. Connector voor voedingsadapterpoort
5. Kabelconnector voor led-toetsenbordverlichting
7. Connector van de touchpadkabel
9. Connector voor WLAN-kaart
11. Connector voor USB-kabel
13. Connector voor I/O-kabel
voor systemen met een harde schijf.
2. Beeldschermkabelconnector
4. Geheugen-moduleconnector
6. Connector van de toetsenbordkabel
8. Batterijkabelconnector
10. Connector voor harde schijfkabel
12. Luidsprekerkabelconnector
14. M.2 SSD-connector
Onderdelen verwijderen en plaatsen
71
