Stappen
1. Verwijder de twee schroeven, (M2.5x6) en (M2.5x4), waarmee het scharnier aan de palmsteuneenheid wordt bevestigd.
2. Til het scharnier omhoog en weg van de palmsteuneenheid.
3. Trek de kabel van de WWAN-I/O-kaart uit de palmsteuneenheid voor 4G LTE-systemen.
4. Koppel de luidsprekerkabel, de kabel van de stroomadapter, de kabel van de harde schijf en de kabel van de systeemventilator los van
de connector op de systeemkaart.
5. Til de vergrendeling omhoog en koppel de kabels van het touchpad, het toetsenbord en de USB-kabel los van de connector op de
systeemkaart.
6. Trek de tape weg, open de vergrendeling en koppel de beeldschermkabel en I/O-kabel los van de connector op de systeemkaart.
7. Verwijder de twee schroeven (M2x5) waarmee de Type-C-beugel wordt bevestigd.
8. Til de Type-C-beugel uit de systeemkaart en verwijder.
9. Verwijder de twee schroeven (M2x2) waarmee de systeemkaart vastzit.
10. Til en verwijder het systeemkaart uit de palmsteuneenheid.
De systeemkaart installeren - voor computers die worden geleverd
met een afzonderlijke grafische kaart
Vereisten
Als u een component vervangt, dient u het bestaande component te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak

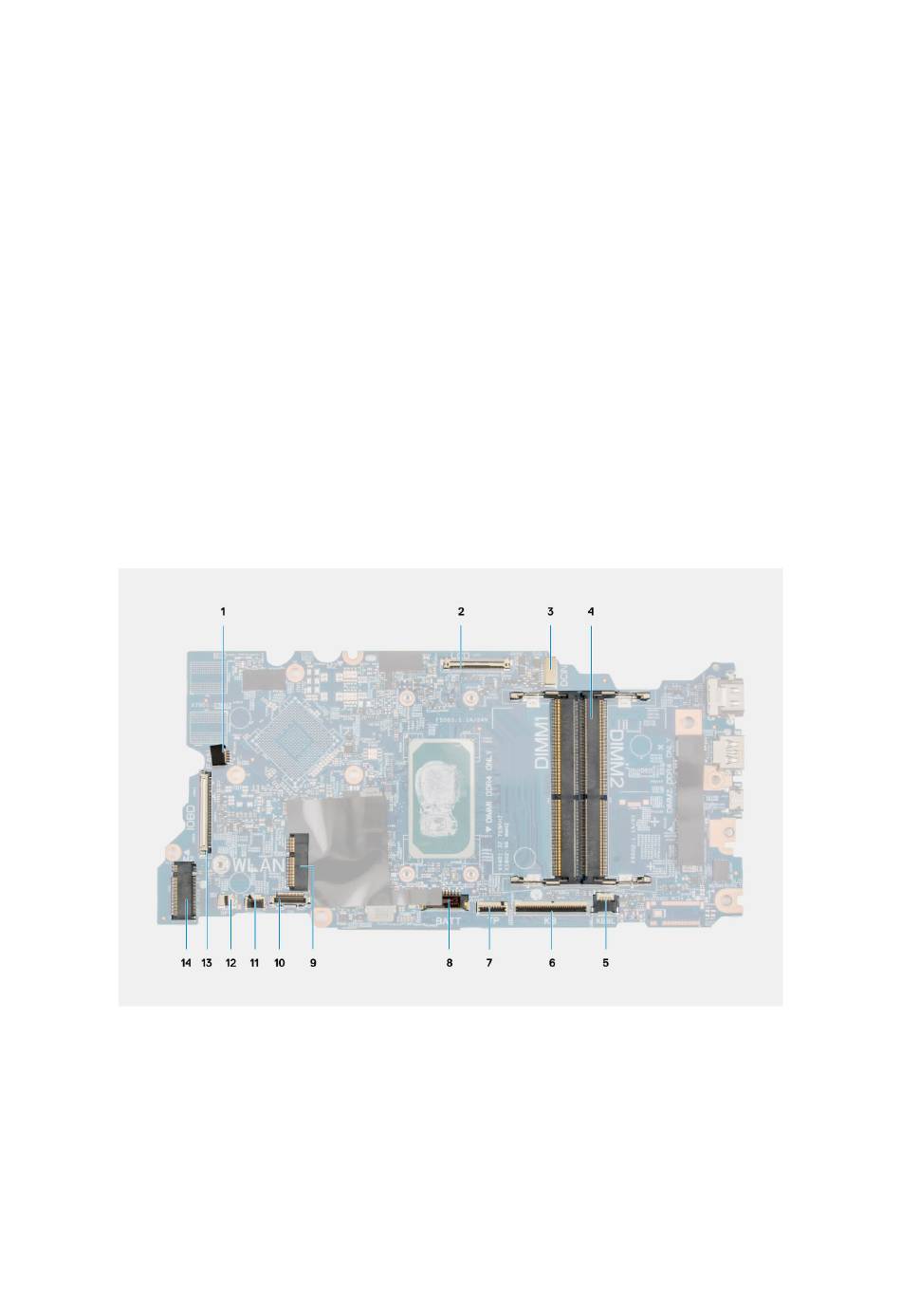

Afbeelding 2. Systeemkaartconnectoren
1. Connector voor systeemventilatorkabel
3. Connector voor voedingsadapterpoort
5. Kabelconnector voor led-toetsenbordverlichting
7. Connector van de touchpadkabel
9. Connector voor WLAN-kaart
11. Connector voor USB-kabel
13. Connector voor I/O-kabel
2. Beeldschermkabelconnector
4. Geheugen-moduleconnector
6. Connector van de toetsenbordkabel
8. Batterijkabelconnector
10. Connector voor harde schijfkabel
12. Luidsprekerkabelconnector
14. M.2 SSD-connector
