Over deze taak

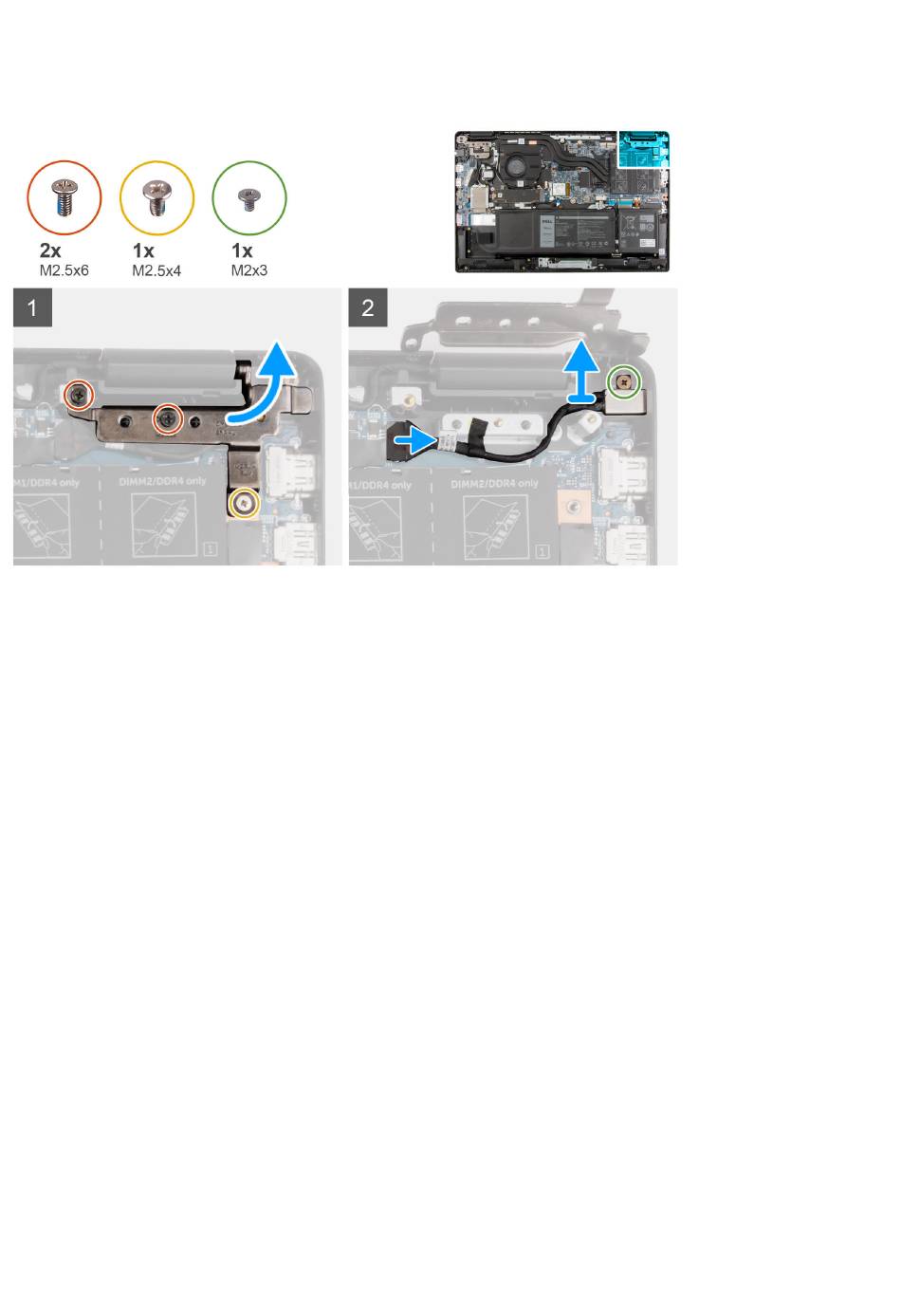

De volgende afbeelding geeft de locatie van de voedingsadapterpoort aan en biedt een visuele weergave van de verwijderingsprocedure.
Stappen
1. Verwijder de schroeven (M2.5x4) en twee schroeven (M2.5x6) waarmee de beeldschermscharnieren aan het systeem worden
bevestigd.
2. Koppel de voedingsadapterpoort los van de connector op de systeemkaart.
3. Verwijder de schroef (M2x3) waarmee de voedingsadapterpoort aan de palmsteuneenheid wordt bevestigd.
4. Til de voedingsadapterpoort uit de palmsteuneenheid.
De voedingsadapterpoort plaatsen
Over deze taak
De volgende afbeelding geeft de locatie van de voedingsadapterpoort aan en biedt een visuele weergave van de verwijderingsprocedure.
58
Onderdelen verwijderen en plaatsen
