De Loopstrooierbevestiging Aan De Achterkant Van De Machine Monteren; Frame Van Strooierbevestiging; Klembus; Draaias Van Strooier - Toro Workman Gtx Series 07029 Installatie-Instructies
Set met loopstrooierbevestiging
Inhoudsopgave
De loopstrooierbevestiging
aan de achterkant van de
machine monteren

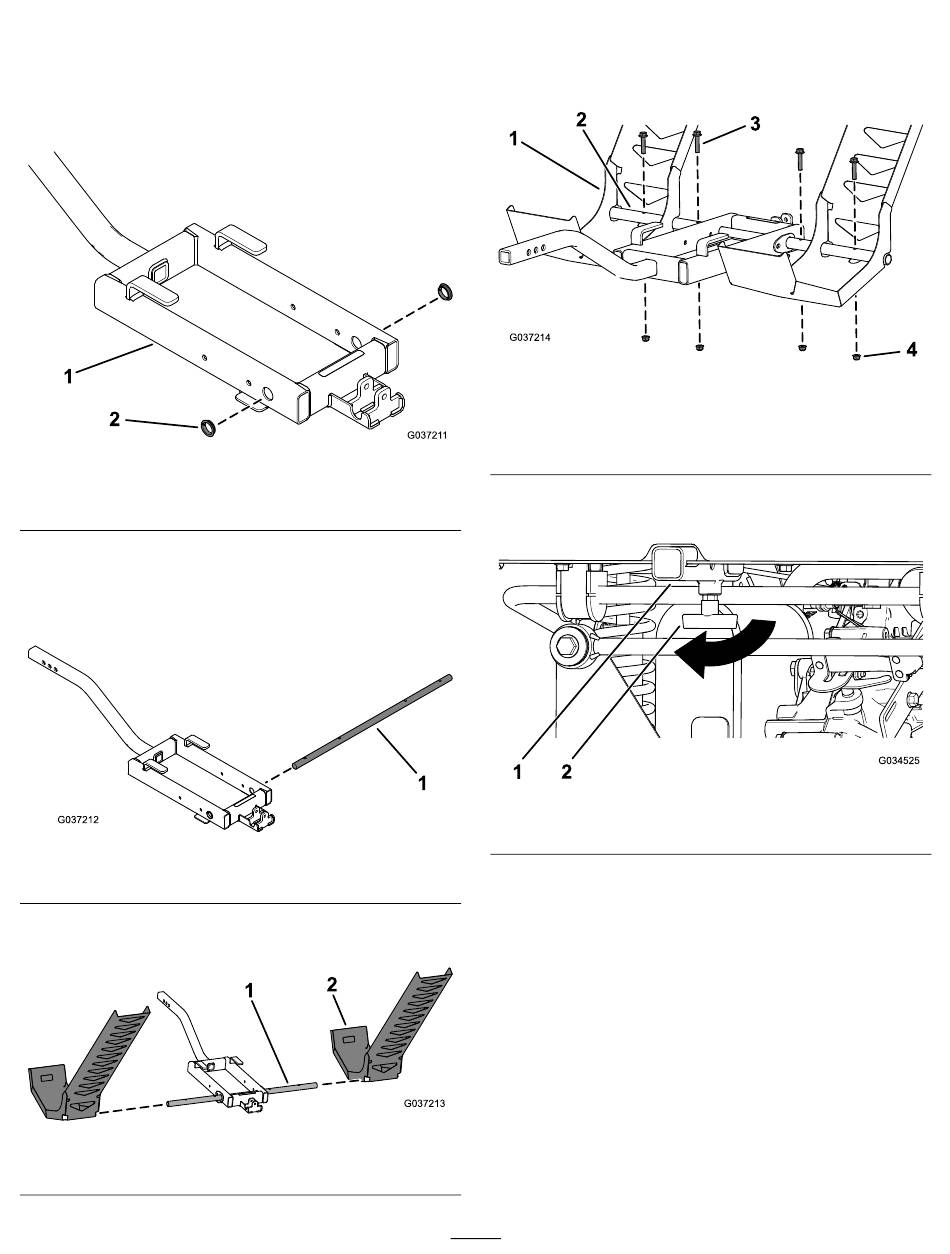

1. Monteer de 2 klembussen op het frame van de
strooierbevestiging
1. Frame van
strooierbevestiging
2. Schuif de draaias van de strooier door het frame van de
strooierbevestiging en de klembussen
Opmerking: Zorg ervoor dat de gaten in de draaias
van de strooier naar boven gericht zijn.
1. Draaias van strooier
3. Schuif de linker en rechter oprijplaat van de strooier op
de draaias van de strooier
1. Draaias van strooier
(Figuur
2).
Figuur 2
2. Klembus
(Figuur
Figuur 3
(Figuur
4).
Figuur 4
2. Oprijplaat van strooier
4. Lijn de gaten in de draaias van de strooier uit met de
gaten in de linker en rechter oprijplaat van de strooier
en bevestig ze met de 4 flenskopschroeven (5/16" x
1½") en 4 flensmoeren (5/16") zoals getoond in
5.
1. Oprijplaat van strooier
2. Draaias van strooier
5. Draai de 'T'-hendel op de bevestigingsbuis los
6).
3).
1. Bevestigingsbuis
3
Figuur 5
3. Flenskopschroef (5/16" x
1½")
4. Flensmoer (5/16")
Figuur 6
2. 'T'-hendel
Figuur
(Figuur
