4
De lasplaten monteren
Benodigde onderdelen voor deze stap:
2
Lasplaat
2
Bout (1/2 x 1 inch)
2
Contramoer (1/2 inch)
Procedure
Opmerking: Deze procedure is bedoeld voor oudere
machines. Nieuwere machines worden standaard uitgerust
met lasmoeren.

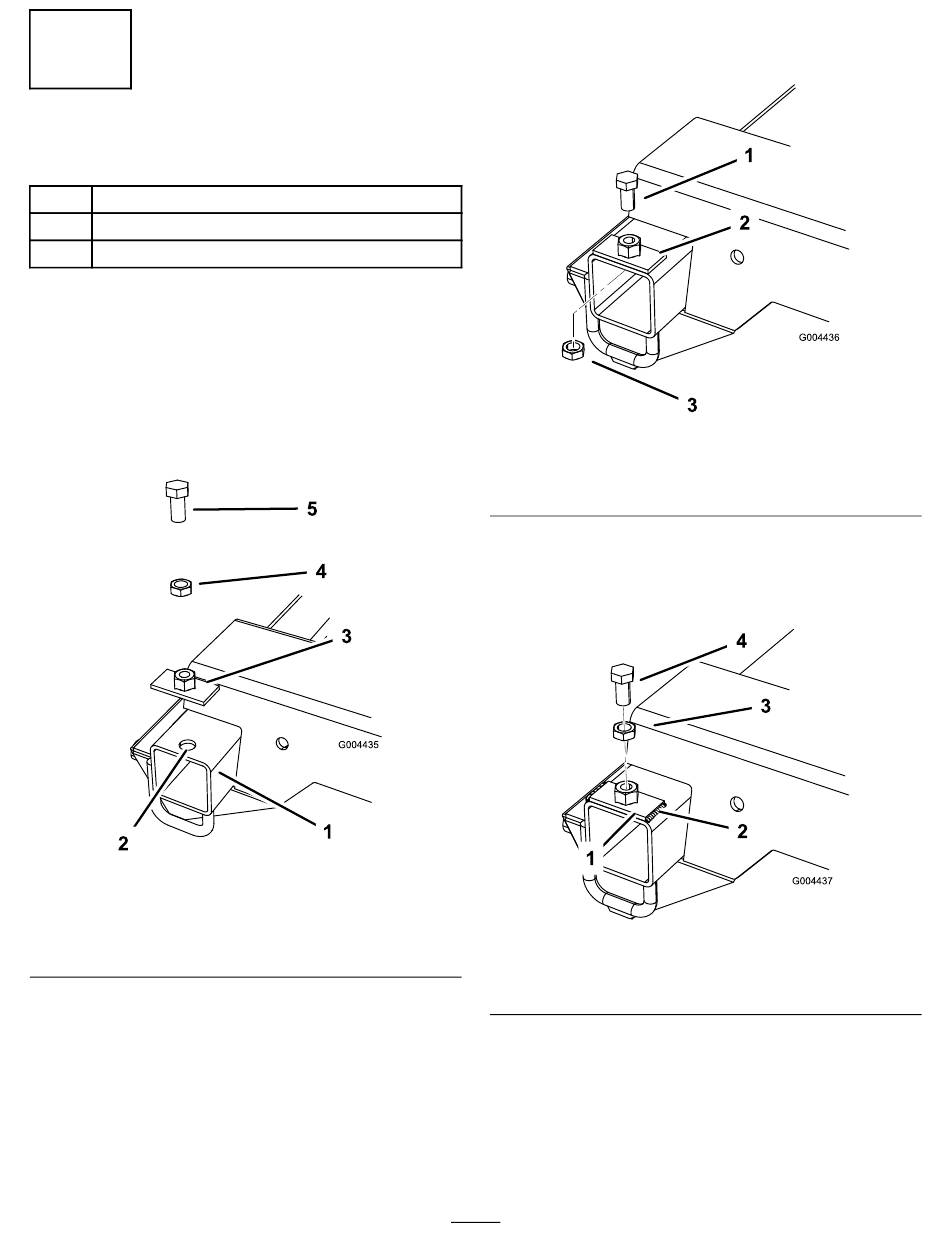

1. Lijn een lasplaat uit met het uiteinde van het frame
(Figuur 3) en gebruik een doorslag om het middelste
gat van de plaat te markeren.
1. Frame
2. Boorgat
3. Lasplaat
2. Neem de plaat van het frame en breng een voorboring
aan in de bovenzijde van de vierkante framebuis. Doe
dit op de plaats die u met de doorslag gemarkeerd hebt
(Figuur 3). Vergroot de diameter van het gat tot 1,3
à 1,6 cm.
3. Plaats de plaat op de geboorde opening in het frame
en bevestig de plaat met de bout (1/2 x 1 inch) en
contramoer (1/2 inch); zie Figuur 4.
Figuur 3
4. Contramoer (1/2 inch)
5. Bout (1/2 x 1 inch)
Opmerking: Dit is om de plaat ter plaatse te houden
tijdens het lassen en een goede uitrichting te garanderen
met het gat dat u eerder geboord hebt.
1. Bout (1/2 x 1 inch)
2. Lasplaat
4. Las de nieuwe plaat op het frame met een lasnaad van
1/4 inch aan de linker- en rechterzijde van de plaat
(Figuur 5). Verwijder de bout en contramoer wanneer
deze afgekoeld zijn.
1. Lasplaat
2. Lasnaad
Opmerking: Zorg dat de lasnaad de opening in
de vierkante framebuis niet gedeeltelijk afsluit. Dit
zou ervoor kunnen zorgen dat de staanders van de
spuitboom niet in de framebuis passen.
5. Herhaal deze procedure aan de andere kant van het
frame.
6
Figuur 4
3. Contramoer (1/2 inch)
Figuur 5
3. Contramoer (1/2 inch)
4. Bout (1/2 x 1 inch)
