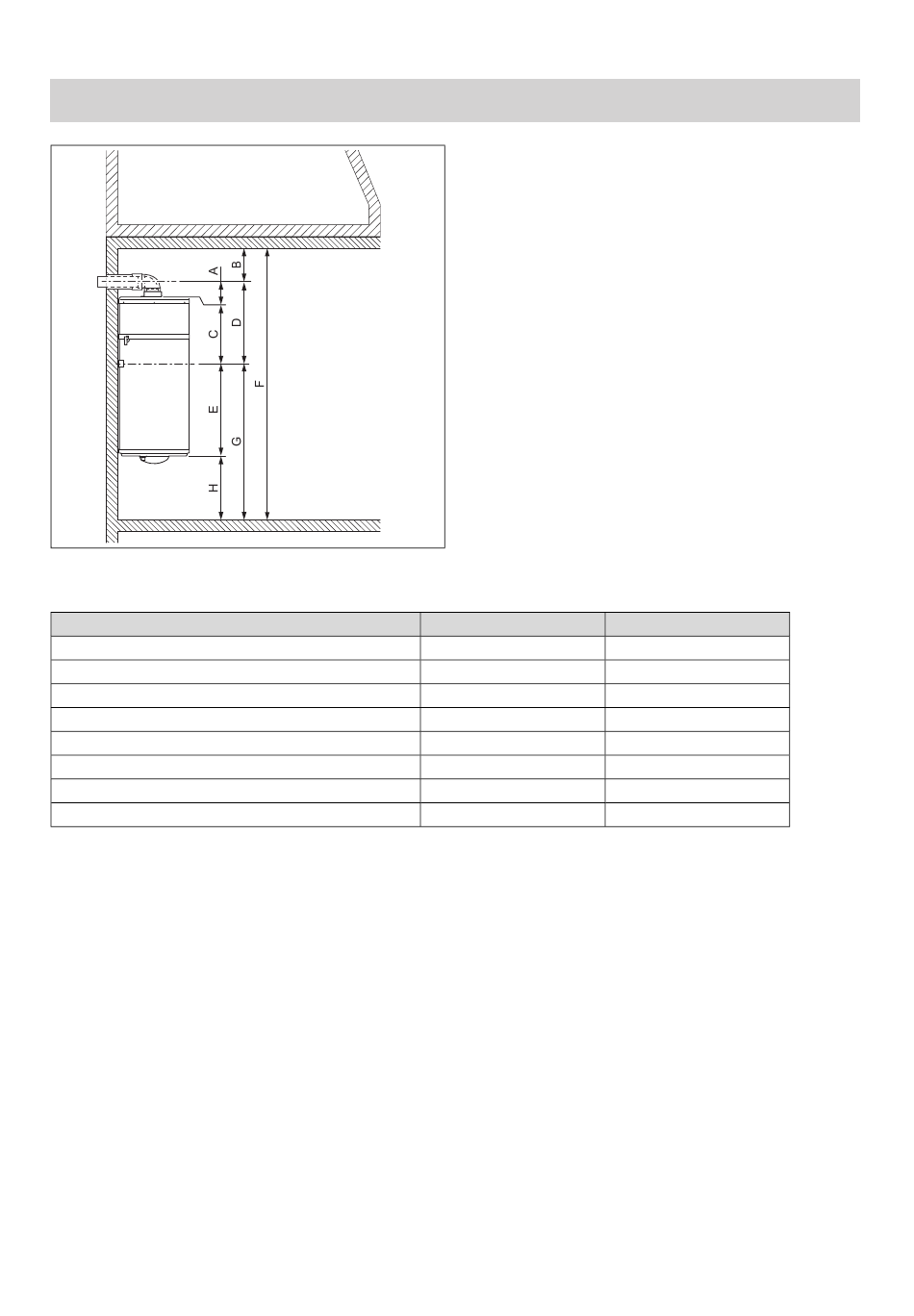

5.1.3.1 Afmetingen van een gedeeltelijk leidingsysteem zonder driepotige standaard 80 en 100 l
Geldigheid: aroSTOR VWL B 80/5
OF aroSTOR VWL B 100/5
Afmetingen van een gedeeltelijk leidingsysteem zonder driepotige standaard (→ Pagina 23)
Afmetingen van een gedeeltelijk leidingsysteem zonder driepotige standaard
A
B
C
D
E
F
G
H
0020285122_01 aroSTOR Installatie- en onderhoudshandleiding
aroSTOR VWL B 80/5
114,5 mm
300 mm
505,5 mm
620 mm
545,5 mm
1.765,5 mm
1.261,5 mm
min. 300 mm
Installatie 5
aroSTOR VWL B 100/5
114,5 mm
300 mm
505,5 mm
620 mm
690,5 mm
1.910,5 mm
1.261,5 mm
min. 300 mm
