5. Draai de bevestigingen vast.
6. Monteer de achtergrasgeleider aan de achterkant van het
maaidek met (3) 5/16 x 1–1/4 inch rijtuigbouten en
flensmoeren. Plaats de grasgeleider zoals wordt getoond
in Figuur 4.

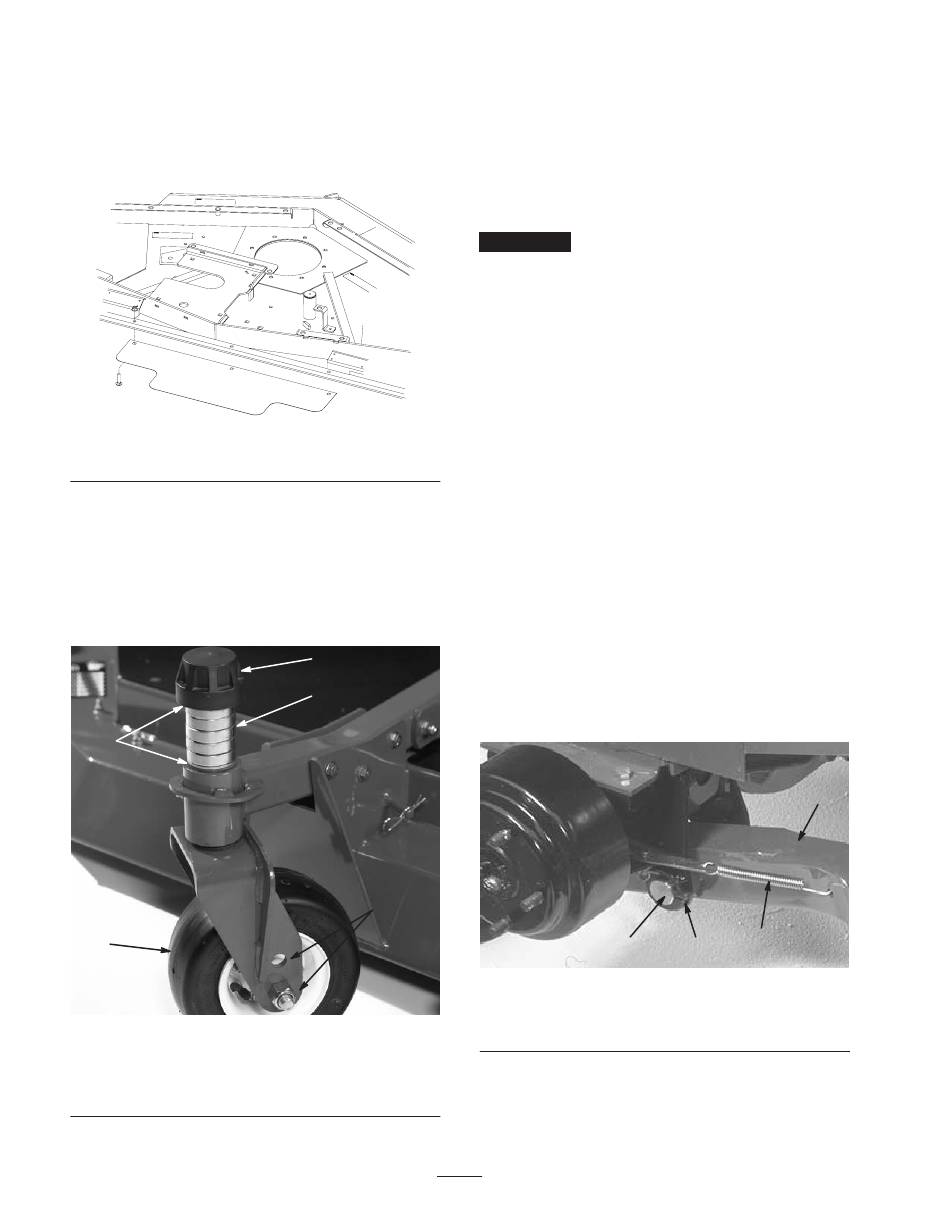

Figuur 4
1. Grasgeleider, achter
Zwenkwielen monteren
De drukdringen, afstandsstukken en klemkapjes zijn in de
fabriek op de zwenkwielassen gemonteerd t.b.v. de verzending.
1. Verwijder de klemkapjes van de assen en schuif de
afstandsstukken en drukringen eraf (Fig. 5).
4
1
Figuur 5
1. Zwenkwiel
2. Klemkapje
3. Afstandsstukken
2
3
5
4. Opvulstukken
5. Montagegaten van as
12
2. Schuif de afstandsstukken op de zwenkwielas tot de
gewenste maaihoogte; raadpleeg Figuur 11 om vast te
stellen welke combinatie afstandsstukken moet worden
gebruikt om de maaihoogte af te stellen. Schuif een
drukring op de as en duw de zwenkwielas door de
zwenkwielarm. Plaats nog een drukring en de overige
afstandsstukken op de as en monteer het klemkapje om
de set vast te zetten (Fig. 5).
Belangrijk
De drukringen, niet de afstandsstukken,
moeten contact maken met de boven- en de onderkant van
de zwenkwielarm.
Hefarmen bevestigen aan de
tractie-eenheid
1. Draai aan een kant van de tractie-eenheid de wielmoeren
los (niet verwijderen) waarmee het wiel en de band
samen zijn bevestigd aan de voorste wieltappen.
2. Krik de machine omhoog totdat het voorwiel vrij komt
van de grond. Gebruik kriksteunen of plaats blokken
om te voorkomen dat machine per ongeluk valt.
3. Verwijder de wielmoeren en schuif het wiel en de band
van de wieltappen.
4. Monteer een hefarm aan de draaibeugel met een
draaipen en een borgpen (Fig. 6). De uiteinden van de
hefarmen moeten zodanig worden geplaatst dat de
uiteinden naar buiten buigen.
5. Monteer de achterkant van de hefarm aan de hefcilinder
met een de draaipen en (2) borgpennen (geleverd bij de
tractie-eenheid).
6. Haak de contraveer van de rem in de opening van de
hefarm (Fig. 6).
1
Figuur 6
1. Draaipen
2. Hefarm
7. Monteer de wielset. Draai de moeren vast met een torsie
van 61–75 Nm.
8. Herhaal dit aan de andere kant van het machine.
2
4
3
3. Draaibeugel
4. Contraveer van rem
