Gevaar
Als de motor wordt gestart terwijl de aftakas kan
ronddraaien, ontstaat kans op ernstig letsel.
U mag de motor niet starten en de aftakashendel
bedienen als de aftakas niet is bevestigd aan de
tandwielkast van het maaidek.

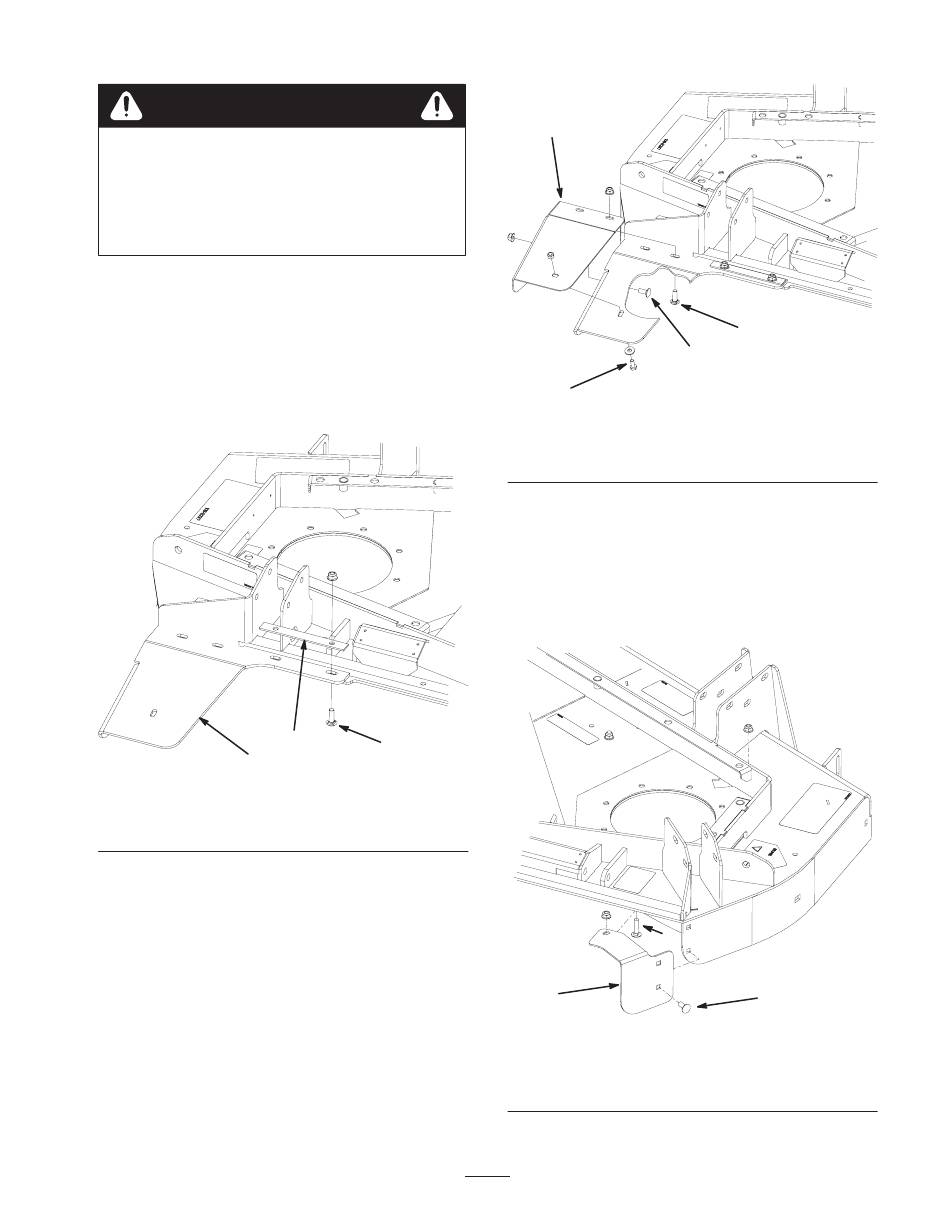

Achterschermen monteren
(uitsluitend modellen 30369 en 30367)
1. Monteer de rubberen grasgeleider aan de linkerhoek van
de achterkant van het maaidek met een bevestigings-
plaatje, (2) 5/16 x 1 inch rijtuigbouten en flensmoeren.
Plaats de grasgeleider zoals wordt getoond in Figuur 1.
1
Figuur 1
1. Rubberen grasgeleider
2. Bevestigingsplaatje
2. Monteer de linker voetplaat losjes op de rubberen
grasgeleider met de bevestigingen op de hieronder
aangegeven plaatsen. Plaats de bevestigingen zoals
wordt getoond in Figuur 2.
• Voorrand – (2) 5/16 x 1 inch rijtuigbouten en
flensmoeren.
• Zijkant – (1) 1/4 x 3/4 inch rijtuigbout en flensmoer.
• Bovenkant – 1/4 x 3/4 inch tapbout, 5/16 x 3/4
platte ring en borgmoer.
• Draai de bevestigingen vast.
2
3
3. Rijtuigbout, 5/16 x 1 inch
1
4
1. Voetplaat, links
2. Rijtuigbout, 5/16 x 1 inch
3. Monteer de zijkant van de rechter voetplaat aan de
rechterhoek van de achterkant van het maaidek met (2)
5/16 x 3/4 inch rijtuigbouten en flensmoeren. Plaats de
plaat en de bevestigingen zoals wordt getoond in Figuur 3.
4. Monteer de bovenkant van de voetplaat losjes aan het
maaidek met een 5/16 x 3/4 inch rijtuigbout en flensmoer.
Plaats de bevestigingen zoals wordt getoond in Figuur 3.
1
1. Voetplaat, rechts
2. Rijtuigbout, 5/16 x
3/4 inch
11
2
3
Figuur 2
3. Rijtuigbout, 1/4 x 3/4 inch
4. Tapbout, 1/4 x 3/4 inch
3
2
Figuur 3
3. Rijtuigbout, 5/16 x
3/4 inch
