Montage
Zwenkwielen monteren
1.
Plaats twee (2) ringen op de vork van het
zwenkwiel (fig. 1).
2.
Steek de vork van het zwenkwiel door de
ophangbuis aan het draagframe (fig. 1).
3.
Plaats twee (2) ringen op de vork van het
zwenkwiel, daarna vastzetten met de pen (fig. 1).
1
3
4

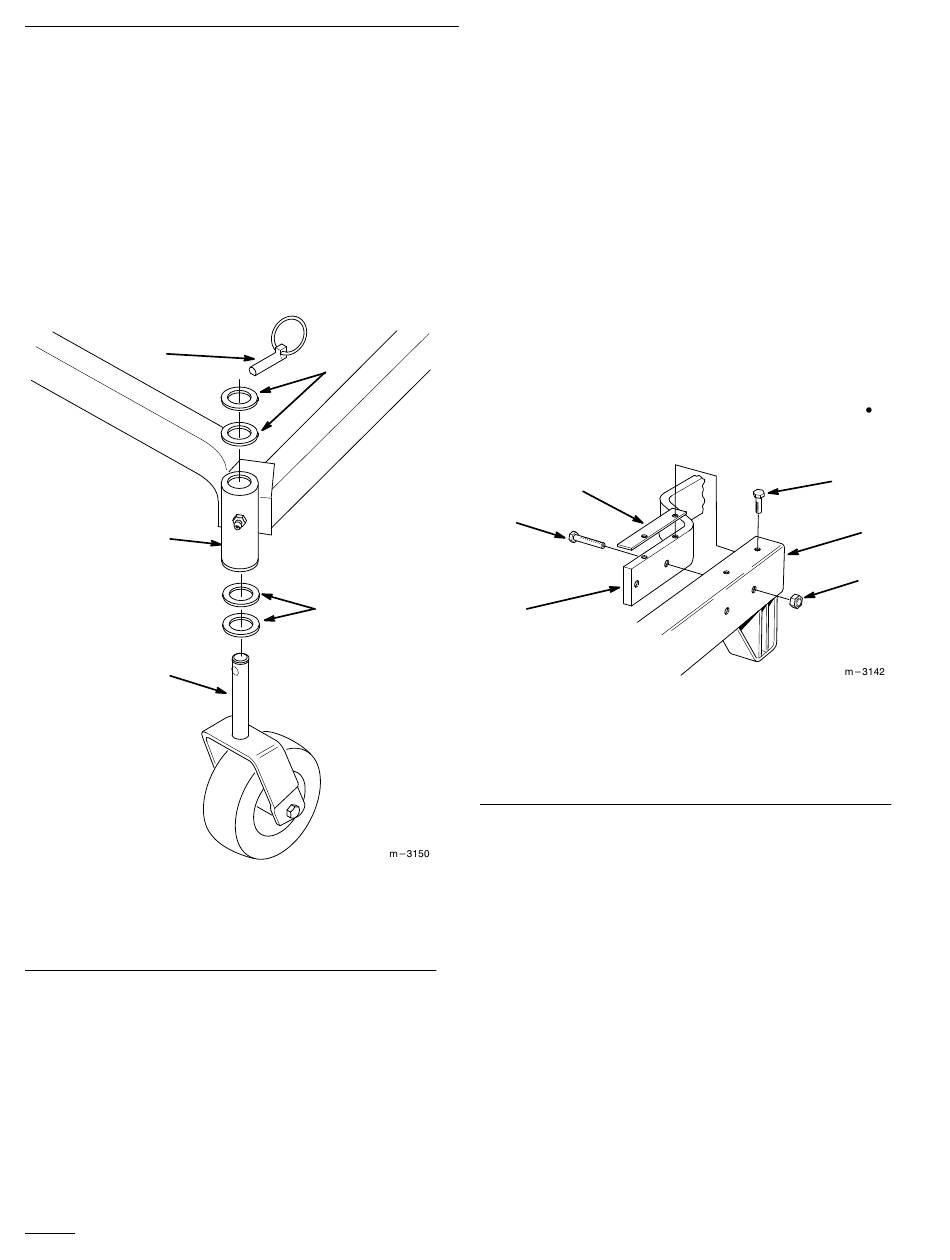

Figuur 1
1. Pen
2. Ring (4)
4.
Breng de band van het zwenkwiel op een
spanning van 172-207 kPa (25-30 psi).
4
2
2
3. Ophangbuis aan
draagframe
4. Vork van zwenkwiel
Draagframe aan de tractor
monteren
1.
Plaats vulplaten op de bovenkant van de
hefarmen van de tractor. Zet de gaten in het
draagframe gelijk met de bevestigingsgaten in de
hefarmen van de tractor (fig. 2).
2.
Bevestig beide zijden van het draagframe aan de
hefarmen van de tractor met (2) 9,5-22 mm
(3/8-7/8") bouten vanaf de bovenkant en (2)
9,5-45 mm (3/8"-1-3/4") bouten en 9,5 mm
(3/8") moeren vanaf de zijkant (fig. 2).
3.
Bevestigingsbouten aantrekken met 81-109 N m
(60-80 ft-lb).
3
2
1
Figuur 2
1. Frame van tractor
2. Bout 9,5-45 mm
(3/8"-1-3/4")
3. Vulplaat
4
5
6
4. Bout 9,5-22 mm (3/8-7/8")
5. Draagframe
6. Moer 9,5 mm (3/8")
