1.2 S Class 3-snijplottercomponenten

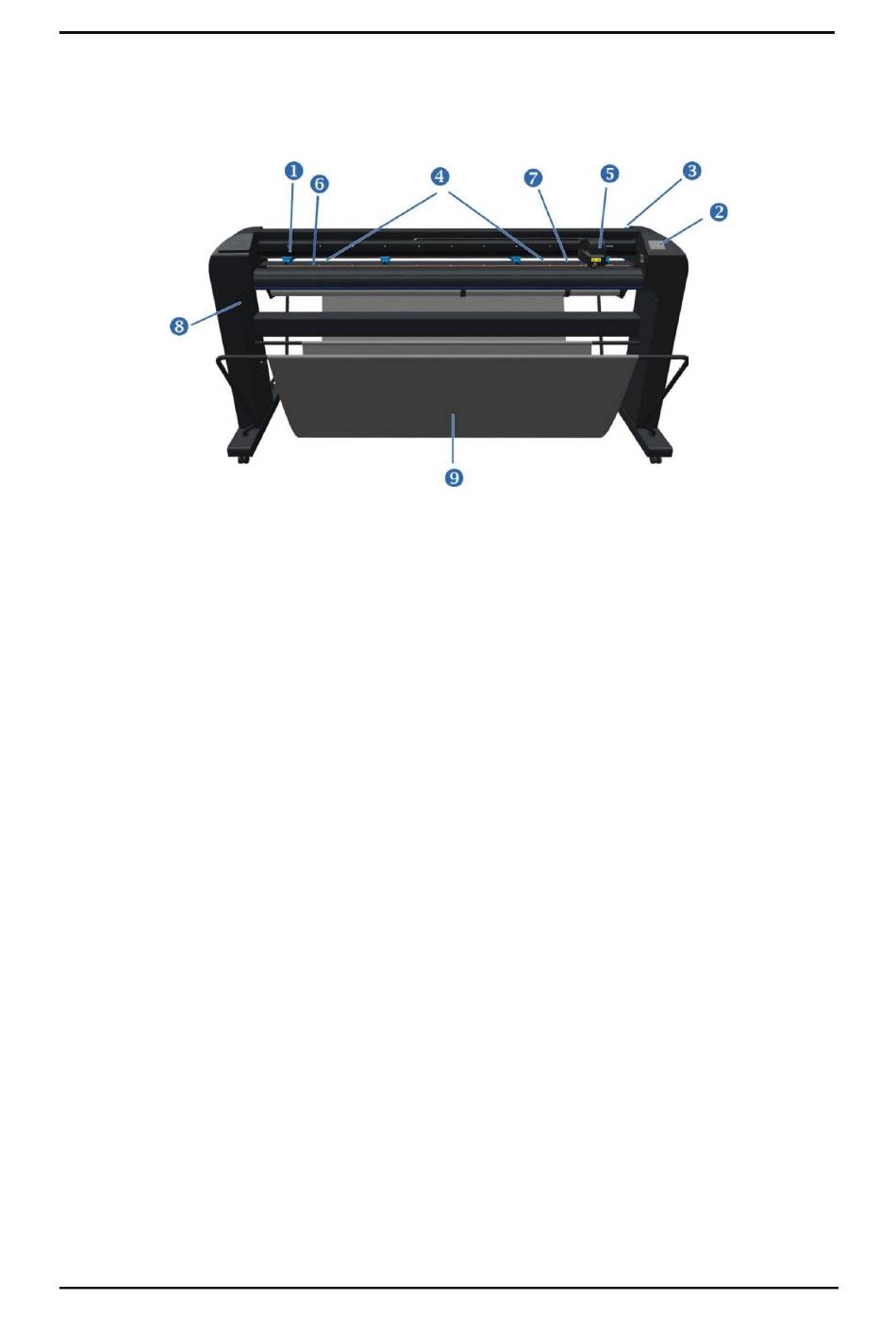

1.2.1 De snijplotter gezien vanaf de voorkant
1. Aandrukrolletjes: De aandrukrolletjes klemmen het materiaal op het aandrijfsysteem zodat het
nauwkeurig doorgevoerd wordt. Grotere modellen hebben een of twee middelste aandrukrolletjes
zodat breed materiaal ook in het midden plat blijft liggen. Deze aandrukrolletjes kunnen worden
geactiveerd/gedeactiveerd, terwijl van de buitenste aandrukrolletjes de druk regelbaar is. Het is
mogelijk extra aandrukrolletjes te installeren die hetzelfde zullen functioneren als de eventuele
reeds voorziene middelste aandrukrolletjes.
2. Touchscreen: Alle snij-acties kunnen vanaf het touchscreen worden gestart. Hier verschijnt
informatie over de huidige status van de snijplotter en/of de acties die moeten worden
ondernomen.
3. Hendel aandrukrolletjes: Met deze hendel worden de geactiveerde aandrukrolletjes opgetild of
neergelaten voor het laden van materiaal.
4. Aandrijfrollen: De aandrijfrollen bewegen het materiaal alleen wanneer de aandrukrolletjes
neergelaten zijn. Hoe groter het model, hoe meer kleine aandrijfrollen.
5. Snijkop: De snijkop is de houder voor het gereedschap. Het bevat ook de optische
positioneringssensor (OPOS).
6. Snijstrip: Een zelfherstellende oranje strip helpt schade de mespunt te voorkomen wanneer er
geen materiaal geladen is. Omdat er op de snijstrip wordt gesneden, is het belangrijk dat deze
intact blijft.
7. Materiaalsensor: Een materiaalsensor achter de rechter aandrijfrol wordt gebruikt om het einde
van het geladen materiaal te detecteren.
8. Schroeven om de snijplotterbasis vast te zetten: Alle schroeven moeten goed vastzitten voordat
u de snijplotter gebruikt.
9. Opvangmand: Vangt het verwerkte materiaal op.
