1.2.3.3 TC-modellen
De TC-modellen zijn uitgerust met de dubbele (prestatie)kop. Op het eerste gezicht lijkt de dubbele
kop veel op de standaard tangentiële kop voor de T-modellen. De prestatiekop heeft echter twee
verschillende kenmerken.
1. De standaard OPOS-sensor op deze kop is een camera voor snellere registratie van de
markeringen.
2. Er kunnen ook twee tools tegelijk geïnstalleerd zijn, zodat jobs waarvoor meerdere tools nodig zijn
niet gepauzeerd hoeven te worden voor een gereedschapswissel. Als tweede tool kan een riltool
worden gemonteerd.
Het verschil tussen een standaard tangentiële kop en een prestatiekop wordt duidelijk wanneer een
Print&Cut-job wordt gestart. De standaard tangentiële kop laat een OPOS-sensor op de media zakken
om de registratiemarkeringen te lezen. De prestatiekop activeert daarentegen een duidelijk zichtbaar
licht zodat de ingebouwde camera de registratiemarkeringen herkent.

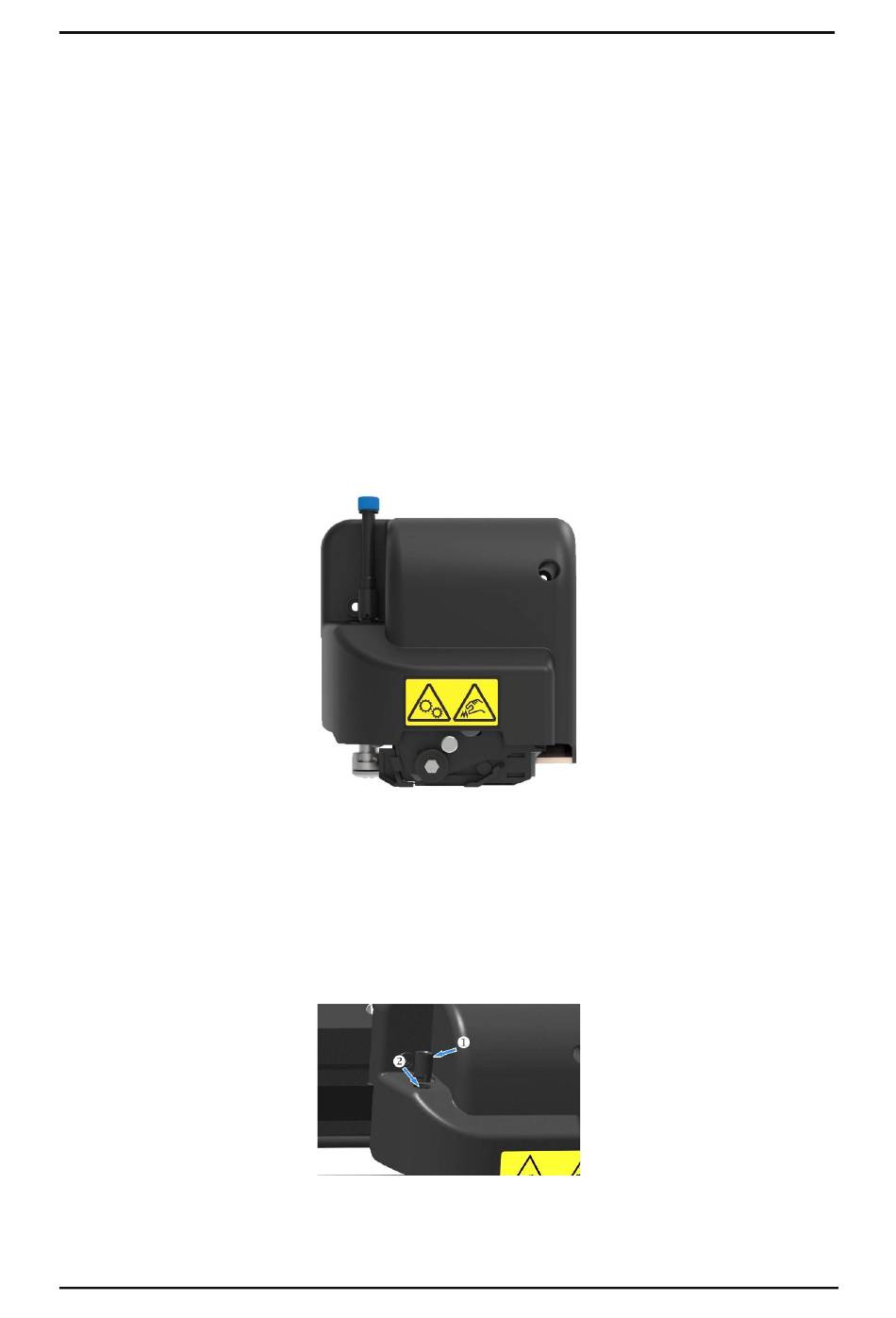

De prestatiekop heeft twee gereedschapssleuven waardoor twee tools tegelijkertijd kunnen worden
geïnstalleerd.
De achterste toolsleuf (
Van de voorste toolsleuf (
de behuizing van de prestatiekop.
Set-up
1-6 S CLASS 3 TOOLKOP VOOR TANGENTIEEL MES
) is duidelijk zichtbaar en identiek aan die van de standaard tangentiële kop.
) is alleen het gat zichtbaar; de toolsleuf zelf zit volledig geïntegreerd in
1-7
S CLASS 3 TOOLSLEUVEN
Gebruikershandleiding
FIG 1-6
FIG 1-7
