Montage
NL
4.4.5
Speciale montage-instructies voor
het gaskookveld
Overeenkomstig de van kracht zijnde voorschriften moet er
ook een afsluitkraan worden voorzien vóór de aansluiting van
het kookveld op de gasleiding.
De klant moet zorgen voor de aansluiting tussen gaskookveld
en gasaansluiting.
De slangleiding moet zodanig worden gemonteerd dat ze niet
kan vervormen, knikken of barsten.
De aansluitingen van de afsluitkraan en gasleiding moeten
bereikbaar zijn.
De drukregelaar moet beantwoorden aan het vooraf
ingestelde type gas en de gasdruk alsook aan de lokale en
wettelijke voorschriften.
De slangleiding van de gasaansluiting mag niet in contact
komen met rook of met de gasafvoerbuis van een kachel.
De slangleiding mag niet in contact komen met hete
oppervlakken van het kookveld of andere apparaten.

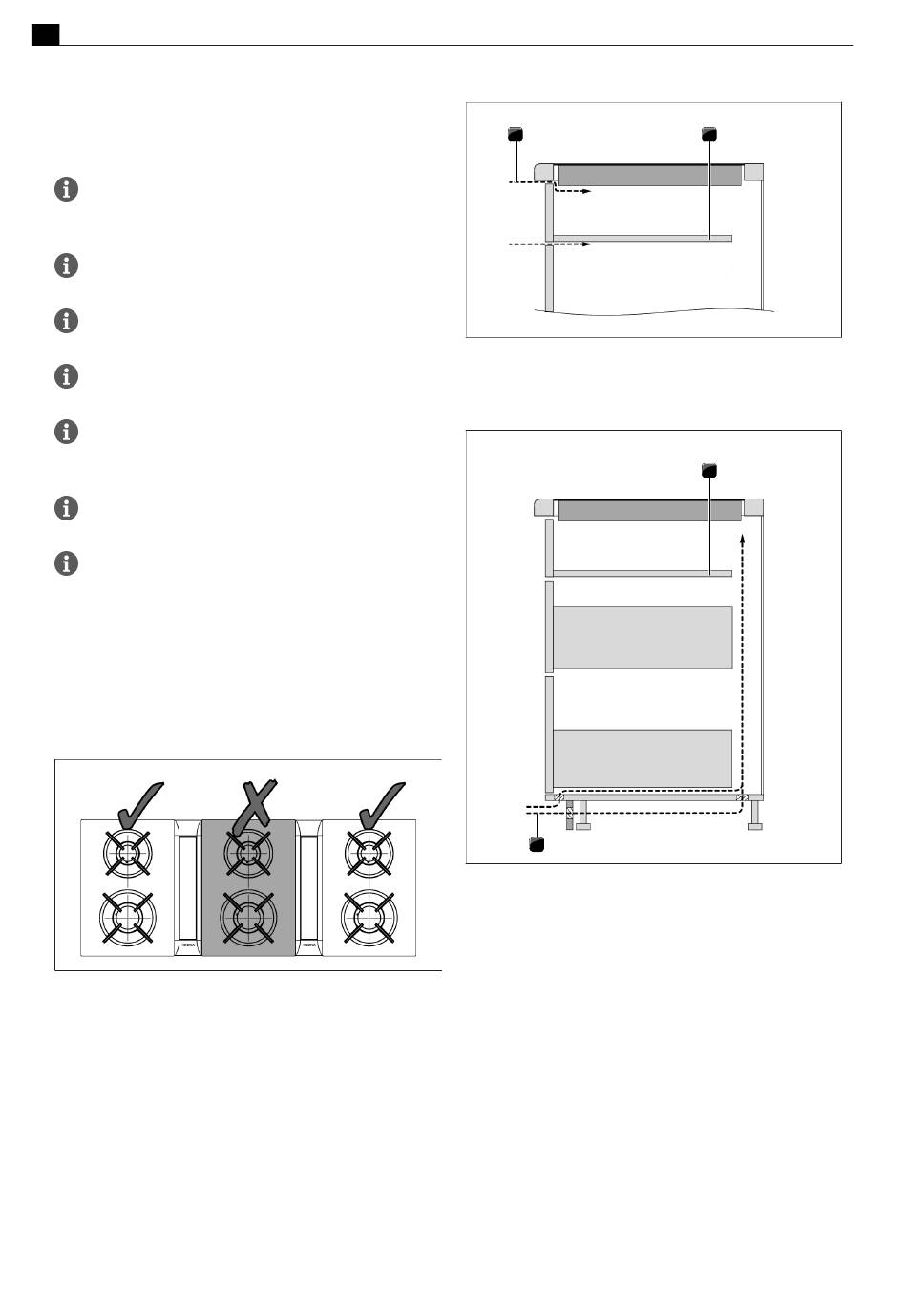

Plaatsing van het gaskookveld met twee
kookveldafzuigingen
Bij gebruik van het gaskookveld in de montagevariant met twee
kookveldafzuigingen, moet dit kookveld aan de zijkant worden
gemonteerd. Wordt het toch tussen de kookveldafzuigingen
gemonteerd, dan kunnen de vlammen door de tocht aan beide zijden
ongecontroleerd bewegen.
Afb. 4.6
Plaatsing gaskookveld met twee kookveldafzuigingen
Luchttoevoer gaskookveld
Om voldoende verse lucht aan te kunnen voeren, is een
openingsdiameter van minstens 50 cm² in het keukenmeubelfront of
een openingsdiameter van minstens 150 cm² in het plintgedeelte
nodig.
Zorg voor voldoende aanvoer van verse lucht onder het kookveld.
u
20
1
Afb. 4.7
Luchttoevoer corpusfront
Luchttoevoer via het corpusfront (openingsdiameter ≥ 50 cm²)
[1]
[2]
Optionele inlegbodem voor kabelbescherming (ingekort)
2
Afb. 4.8
Luchttoevoer in plintgedeelte
[1]
Optionele inlegbodem voor kabelbescherming (ingekort)
Luchttoevoer via het plintgedeelte (openingsdiameter ≥ 150 cm²)
[2]
4.4.6
Terugloop recirculatielucht
Bij recirculatiesystemen moet er in de keukenmeubels een
terugstroomopening worden gemaakt om de gereinigde lucht vanuit
het keukenmeubel terug de kamer in te leiden. De
terugstroomopening kan worden gemaakt door de plintlijst in te
korten. U kunt ook een lamellenplint gebruiken die beantwoordt aan
de minimale openingsdiameter.
Kort de plintlijst in de hoogte in of breng overeenkomstige
u
openingen in de plint aan.
u
De doorsnede van de terugstroomopening moet een oppervlak van
≥ 500 cm² (≥ 1000 cm² bij gasapparaten) per kookveldafzuiging
hebben.
2
1
