Montage
NL
u
Verbind de aansluiting aan de achterzijde van de rechter
bedieningsknop met de aansluiting voor 'zone 1' op het kookveld.
u
Pas in het configuratiemenu de indeling van de kookzones op het
display van de bedieningsknop aan (zie 'Configuratiemenu' in de
bedieningshandleiding).
1
2

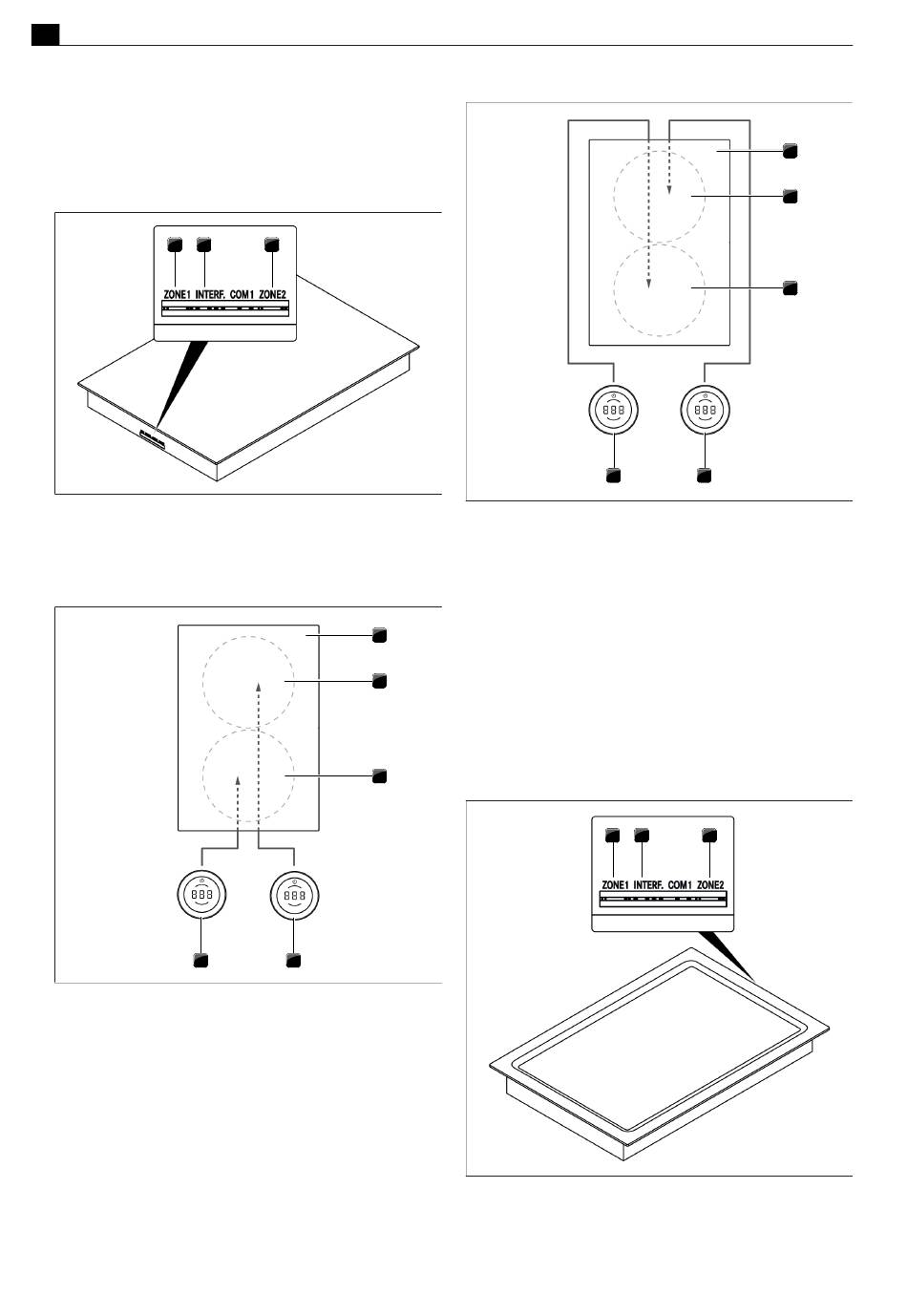

Afb. 4.69 Aansluitingen op het kookveld
[1]
Aansluiting bedieningsknop voorste kookzone (zone 1)
Aansluiting interface voor elektronische afzuigeenheid
[2]
[3]
Aansluiting bedieningsknop achterste kookzone (zone 2)
5
Afb. 4.70 Standaardaansluiting bij apparaten met aansluiting vooraan
[1]
Kookveld
[2]
Kookzone achteraan (zone 2)
Kookzone vooraan (zone 1)
[3]
[4]
Bedieningsknop achterste kookzone (zone 2)
[5]
Bedieningsknop voorste kookzone (zone 1)
38
3
1
2
3
4
5
Afb. 4.71 Aansluiting van de kookzones bij 180° gedraaide inbouw en
bij apparaten met aansluiting vooraan
[1]
Kookveld
[2]
Achterste kookzone (zone 1)
[3]
Voorste kookzone (zone 2)
[4]
Bedieningsknop achterste kookzone (zone 1)
Bedieningsknop voorste kookzone (zone 2)
[5]
Bedieningsknop op het Tepan kookveld aansluiten
Bij een standaard uitlijning zitten de aansluitingen voor het Tepan
kookveld PKT3 aan de achterzijde.
Bij de 180° gedraaide inbouwvariant van de PKT3 moeten zeer lange
kabels in een slingervorm worden opgerold en met kabelbinders
worden bevestigd.
1
Afb. 4.72 Aansluiting bedieningsknop aan de achterzijde van het
kookveld
1
2
3
4
2
3
