Positioneer de plintmotor.
u
u
Voor een makkelijkere positionering kunt u de inlaatsteunpunten
van de plintmotor halen. Neem hiervoor de montage-instructies
van de Universeel plintmotor ULS in acht.
u
Plaats de geluidsdemper op de plintmotor.
Verbind de geluidsdemper met het 90°-verloopstuk.
u
T
U kunt de aansluitingen tussen de kanaalstukken en de plintmotor
optioneel vastkleven met de tape UDB.
u
Plaats de plintmotor en de besturingseenheid dusdanig dat ze voor
onderhoudswerken makkelijk toegankelijk zijn en makkelijk
kunnen worden verwijderd.
6

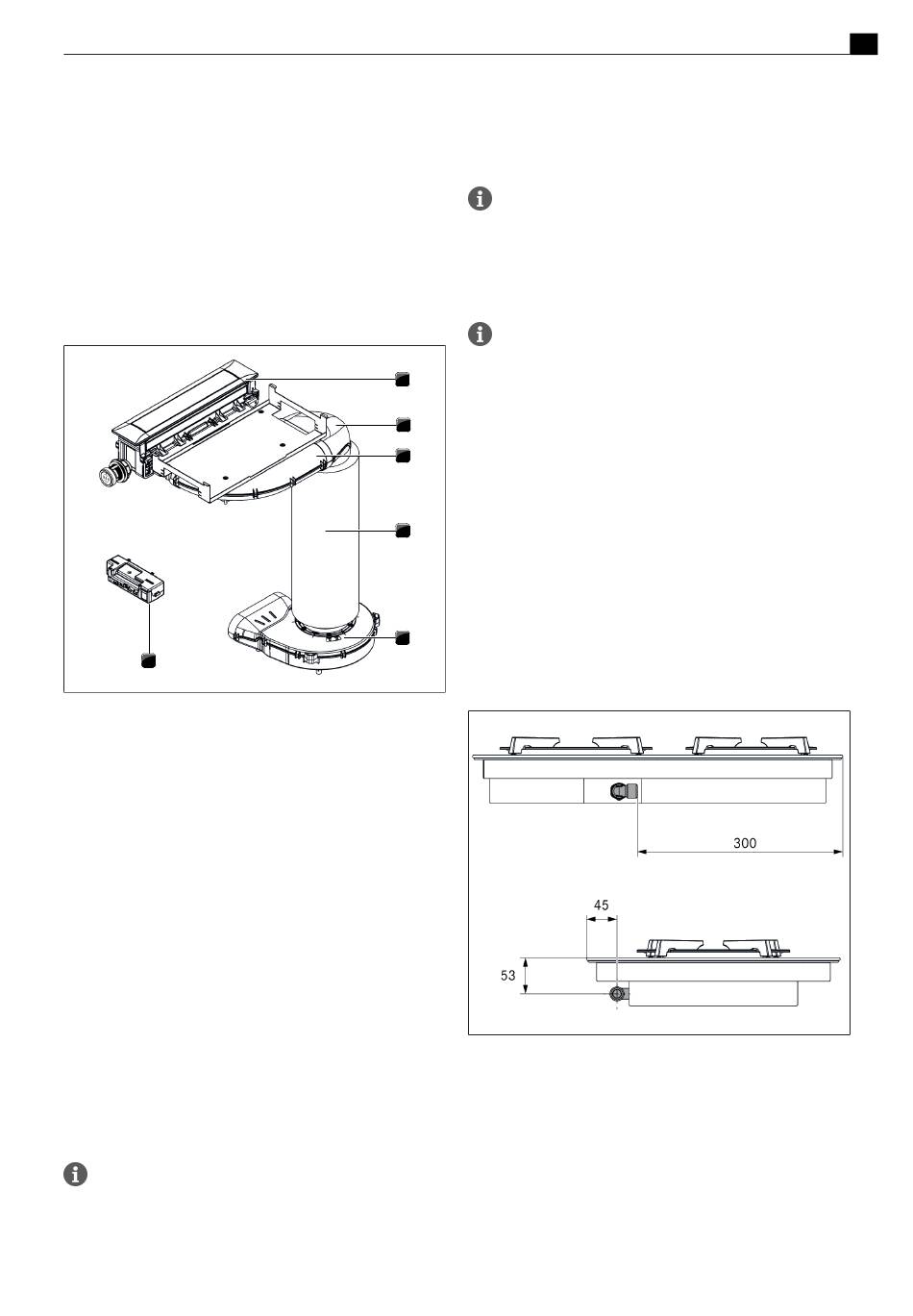

Afb. 4.44 Standaardopbouw PKA3/PKA3AB
[1]
Kookveldafzuiging
[2]
90°-verloopstuk
[3]
Kanaalboogstuk
[4]
Geluidsdemper
[5]
Universele plintmotor
[6]
Besturingseenheid
4.9.5
Plaatsing van de
besturingseenheid
De besturingseenheid moet in het keukencorpus worden geplaatst.
Plaats de besturingseenheid in het keukencorpus op dusdanige
manier dat deze niet vrij toegankelijk is voor de bediener (bijv. achter
de plintlijst). Houd bij het plaatsen van de besturingseenheid rekening
met de kabellengte van de netaansluitkabel (1 m).
Toegestane plaatsingsmogelijkheden binnenin het keukencorpus:
T
los op een tussenbodem
T
los op het vlakke kanaal
T
gemonteerd op het keukencorpus
4.9.6
Extra motor installeren
De maximale lengte van het luchtafvoerkanaal met motor
bedraagt 6 m.
u
Indien nodig kunt u in het afzuigkanaal een extra motor installeren.
u
Houd hierbij minstens 3 m afstand tussen de motoreenheden aan.
www.bora.com
Gebruik enkel BORA universele motoren.
u
4.10
Gasinstallatie
Montage, installatie en inbedrijfstelling mogen alleen worden
uitgevoerd met inachtneming van de nationaal geldende
wetten, voorschriften en normen. De werkzaamheden moeten
worden uitgevoerd door gekwalificeerde vakmensen die
bekend zijn met en voldoen aan de aanvullende voorschriften
van de plaatselijke energiebedrijven.
De gasaansluiting moet worden gerealiseerd, voor de inbouw
van het kookveld in het werkblad.
1
4.10.1 Ventilatie
2
Dit apparaat wordt niet aangesloten op een rookgasafvoersysteem.
Het moet worden geïnstalleerd en aangesloten volgens de geldende
3
installatievoorwaarden. Hierbij dient bijzondere aandacht te worden
besteed aan gepaste ventilatiemaatregelen.
u
Zorg tijdens het gebruik (van het apparaat) steeds voor voldoende
ventilatie.
4
4.10.2 Gasaansluiting
De gasaansluiting aan het toestel vindt plaats via een
voorgemonteerde knie met een 1/2" cilindrische binnendraad. Indien
5
op basis van nationale voorschriften een conische aansluiting is
voorgeschreven, moet het cilindrisch-conische verloopstuk (bij
levering inbegrepen) worden gebruikt.
Afb. 4.45 Positie gasaansluiting
4.10.3 Gasaansluiting tot stand brengen
Sluit de gastoevoer af.
u
u
Schakel de hoofdschakelaar/zekeringsautomaat uit vooraleer u
het kookveld aansluit.
u
Bescherm de hoofdschakelaar/zekeringsautomaat tegen
onbedoeld opnieuw inschakelen.
Controleer of het apparaat spanningsvrij is.
u
u
Controleer de gassoort en de gasdruk van de gasleiding.
Montage
NL
29
