Voorwaarde: Afwijking is groter dan ±5 %
▶
Controleer of in de inspuiterrail van de brander de cor-
recte branderinspuiters geplaatst zijn door de markerin-
gen op de branderinspuiters met de gegevens in de gas-
insteltabellen in de bijlage te vergelijken.
▶
Als geen correcte branderinspuiters geplaatst zijn, neem
dan contact op met het serviceteam. Neem het product
niet in gebruik.
▶
Als de correcte branderinspuiters geplaatst zijn, ga dan
door met de volgende stappen.
▶
Demonteer de brander. (→ Pagina 13)
▶
Reinig de brander. (→ Pagina 14)
▶
Bouw de branderbouwgroep in omgekeerde volgorde
opnieuw in.
▶
Herhaal de controle van de warmtebelasting.
▶
Als de afwijking nog altijd groter is dan ±5 %, controleer
dan de maximale warmtebelasting (→ Pagina 17).

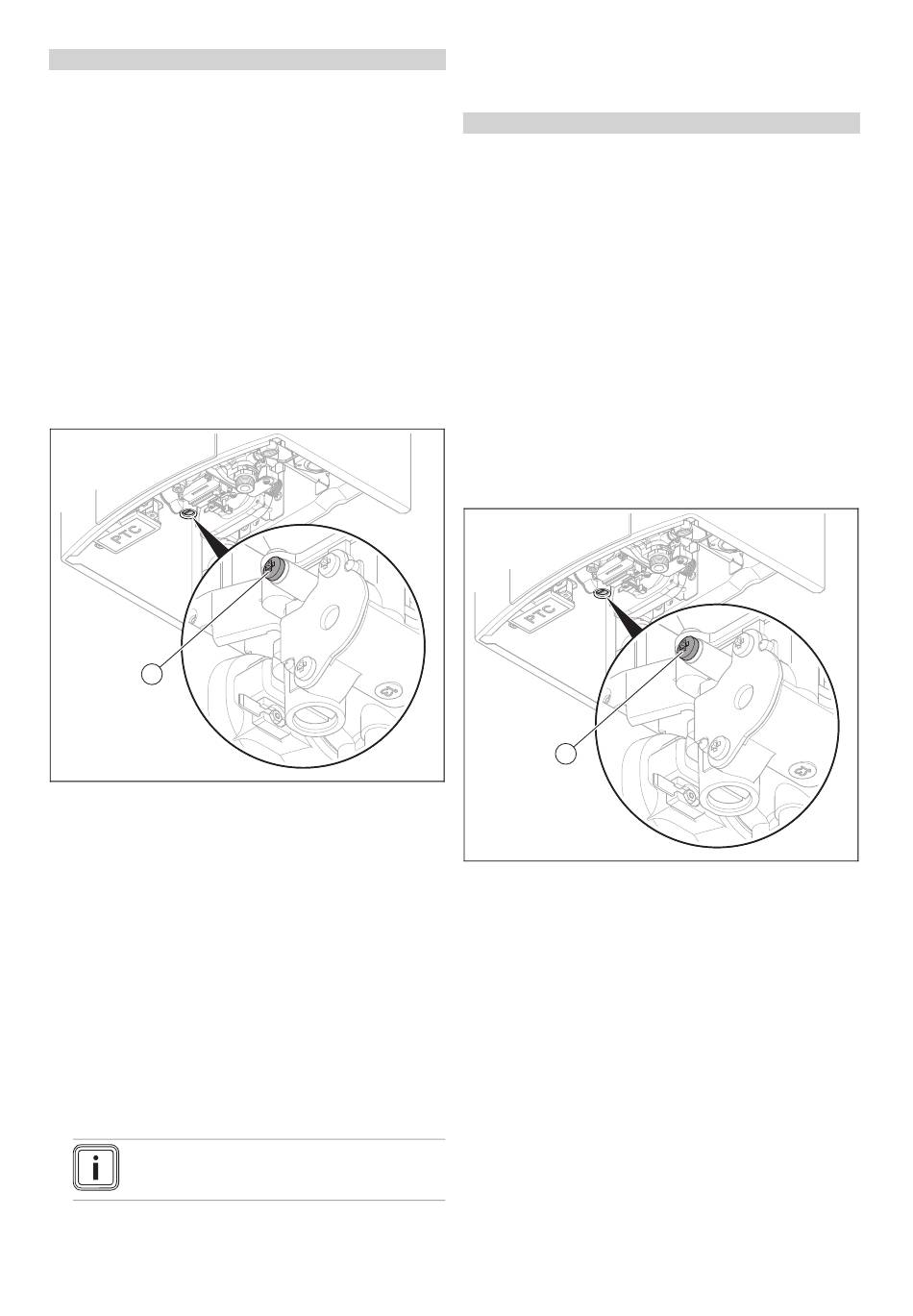

Branderdrukmethode
1
▶
Schroef de afdichtingsschroef uit de meetnippel (1) voor
de branderdruk uit.
▶
Verwijder de afdichting.
▶
Sluit een manometer (resolutie minstens 0,1 mbar) aan.
▶
Neem het product in gebruik.
▶
Draai de temperatuurkeuzeknop tot aan de aanslag met
de klok mee om de waterhoeveelheid te verminderen en
de maximale watertemperatuur in te stellen.
▶
Draai de vermogensdraaischakelaar tot aan de aanslag
tegen de klok in om het maximale productvermogen in te
stellen.
▶
Tap het warme water met volledig geopende waterkraan
zodat de nominale waterhoeveelheid stroomt. (→ Techni-
sche gegevens).
▶
Zoek de vereiste branderdruk in de gasinsteltabellen in
de bijlage op en vergelijk de waarde met de betreffende
tabelwaarde.
Aanwijzing
Afwijkingen van ±10% zijn toegestaan.
▶
Verwijder de manometer.
0020271903_01 atmoMAG Installatie- en onderhoudshandleiding
Inspectie en onderhoud 8
▶
Plaats de afdichtingsschroef en de afdichting op de meet-
nippel, draai de afdichtingsschroef vast en controleer
deze op dichtheid.
Voorwaarde: Afwijking is groter dan ±10%
▶
Controleer of in de inspuiterrail van de brander de cor-
recte branderinspuiters geplaatst zijn door de markerin-
gen op de branderinspuiters met de gegevens in de gas-
insteltabellen in de bijlage te vergelijken.
▶
Als geen correcte branderinspuiters geplaatst zijn, neem
dan contact op met het serviceteam. Neem het product
niet in gebruik.
▶
Als de correcte branderinspuiters geplaatst zijn, ga dan
door met de volgende stappen.
▶
Demonteer de brander. (→ Pagina 13)
▶
Reinig de brander. (→ Pagina 14)
▶
Bouw de branderbouwgroep in omgekeerde volgorde
opnieuw in.
▶
Herhaal de controle van de warmtebelasting.
▶
Als de afwijking nog altijd groter is dan ±10 %, controleer
dan de maximale warmtebelasting (→ Pagina 17).
8.13
Maximale warmtebelasting controleren
1
1.
Draai de temperatuurkeuzeknop tot aan de aanslag met
de klok mee om de waterhoeveelheid te verminderen
en de maximale watertemperatuur in te stellen.
2.
Draai de vermogensdraaischakelaar tot aan de aanslag
tegen de klok in om het maximale productvermogen in
te stellen.
3.
Schroef de afdichtingsschroef aan de meetnippel (1)
voor de branderdruk eruit.
4.
Sluit een manometer (resolutie minstens 0,1 mbar) aan.
5.
Lees de waarde voor de warmtebelasting op de mano-
meter af.
6.
Als de gemeten waarden niet met de waarden in de
Gasinsteltabellen (→ Pagina 22) overeenkomen, neem
het product dan niet in gebruik en breng het Vaillant-
serviceteam op de hoogte.
7.
Verwijder de manometer.
8.
Plaats de afdichtingsschroef en de afdichting op de
meetnippel, draai de afdichtingsschroef vast en con-
troleer deze op dichtheid.
17
