2 Aanwijzingen bij de documentatie
2
Aanwijzingen bij de documentatie
2.1
Aanvullend geldende documenten in acht
nemen
▶
Neem absoluut alle bedienings- en installatiehandleidin-
gen die bij de componenten van de installatie worden
meegeleverd in acht.
2.2
Documenten bewaren
▶
Gelieve deze handleiding alsook alle aanvullend gel-
dende documenten aan de gebruiker van de installatie
te geven.
2.3
Geldigheid van de handleiding
Deze handleiding geldt uitsluitend voor:
Productartikelnummer
MAG mini 114/1 I(P-INT)
3
Productbeschrijving
3.1
Gegevens op het typeplaatje
Het typeplaatje is af fabriek vooraan aan de trekonderbreker
onder de productmantel aangebracht.
Gegevens op het
Betekenis
typeplaatje
MAG
Productcategorie
11/14
Capaciteit in l/min
-4/1
Schoorsteenaansluiting/productgeneratie
I
met elektrische ontsteking en batterij
atmoMAG
Productreeks
Type B11 BS
Toegestaan toestel van het type
cat I
Eengastoestel
3P
Gastoestelcategorie
G31
Toegestane gassoorten met aansluit-
drukwaarden
P
Maximaal warmtevermogen
nom.
P
Minimaal warmtevermogen
min.
Q
Maximale warmtebelasting
nom.
Q
Minimale warmtebelasting
min.
P
Maximaal toegestane waterdruk
w max.
Serienummer
7e tot 16e cijfer = artikelnummer van het
product
6
3.2
0010022596
1
2
3
4
5
6
7
3.3
Met de CE-markering wordt aangegeven dat de producten
conform de conformiteitsverklaring aan de fundamentele
eisen van de desbetreffende richtlijnen voldoen:.
De conformiteitsverklaring kan bij de fabrikant geraadpleegd
worden.
4
4.1
1.
2.
4.1.1
Hoe-
veel-
heid
1
1
Installatie- en onderhoudshandleiding atmoMAG 0020271903_01

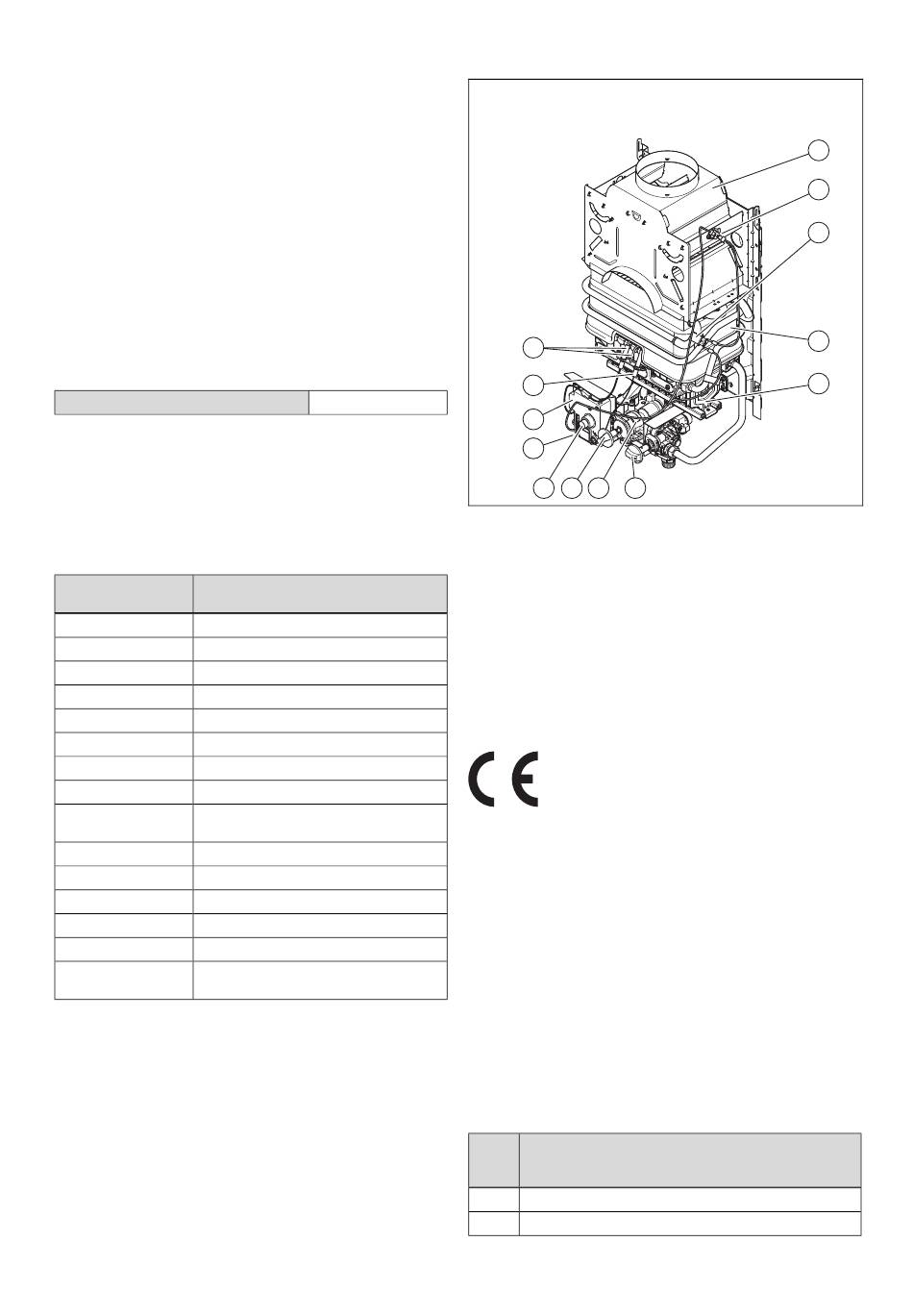

Opbouw van het product
13
12
11
10
9
8
7
6
Trekonderbreker
Rookgassensor
Veiligheidstemperatuur-
begrenzer
Warmtewisselaar
Brander
Doorstromingskie-
zer/temperatuurkiezer
Gasblok
CE-markering
Montage
Leveringsomvang controleren
Haal het product uit de kartonverpakking.
Controleer de leveringsomvang op volledigheid en be-
schadigingen.
Leveringsomvang
Omschrijving
Geiser
Zakje met aansluittoebehoren
1
2
3
4
5
8
Vermogensdraaischake-
laar
9
Hoofdschakelaar
10
Batterijvak (niet zicht-
baar)
11
Schakelkast
12
Ontstekingselektrode
13
Bewakingselektrode
