Hoe-
veel-
Omschrijving
heid
1
Zakje met documentatie
Batterij (monocellen D/LR20)
1
Aanwijzing
De batterij is in de onderste piepschuimbescherming
gelegd.
4.2
Wandvoorinstallatie
3
60
2
Onderbouwinstallatie
3
60
2
Opbouwinstallatie
▶

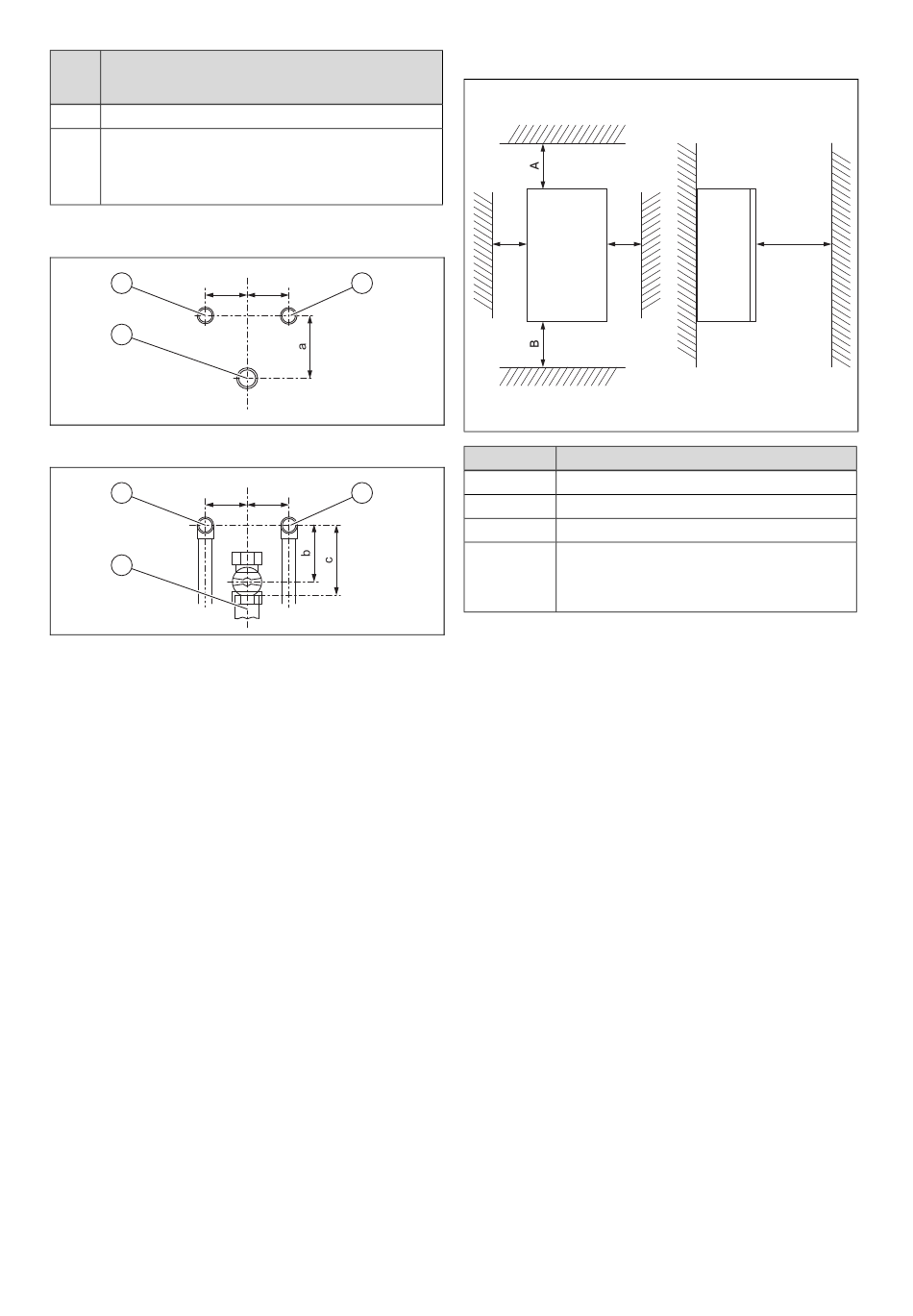

Monteer de aansluitingen als volgt:
–
1 = koudwateraansluiting R 1/2
–
2 = gasaansluiting
–
3 = warmwateraansluiting R 1/2
▶
Neem de volgende afstanden voor alle producttypes in
acht:
–
a = 92 mm
–
b = 85 mm
–
c ≈ 100 mm zonder thermische afsluitinrichting
–
c ≈ 145 mm met thermische afsluitinrichting
0020271903_01 atmoMAG Installatie- en onderhoudshandleiding
1
60
1
60
4.3
Minimumafstanden
C
C
A
50 mm
B
180 mm; optimaal ca. 250 mm
C
20 mm; optimaal ca. 50 mm
D
500 mm afstand voor de warmteopwekker, om
eenvoudige toegang voor onderhoudswerkzaam-
heden mogelijk te maken (kan door een te ope-
nen deur gecreëerd worden).
Een afstand van het product tot onderdelen uit brandbare
onderdelen, die groter is dan de minimumafstanden, is niet
nodig.
Montage 4
D
Minimumafstand
7
