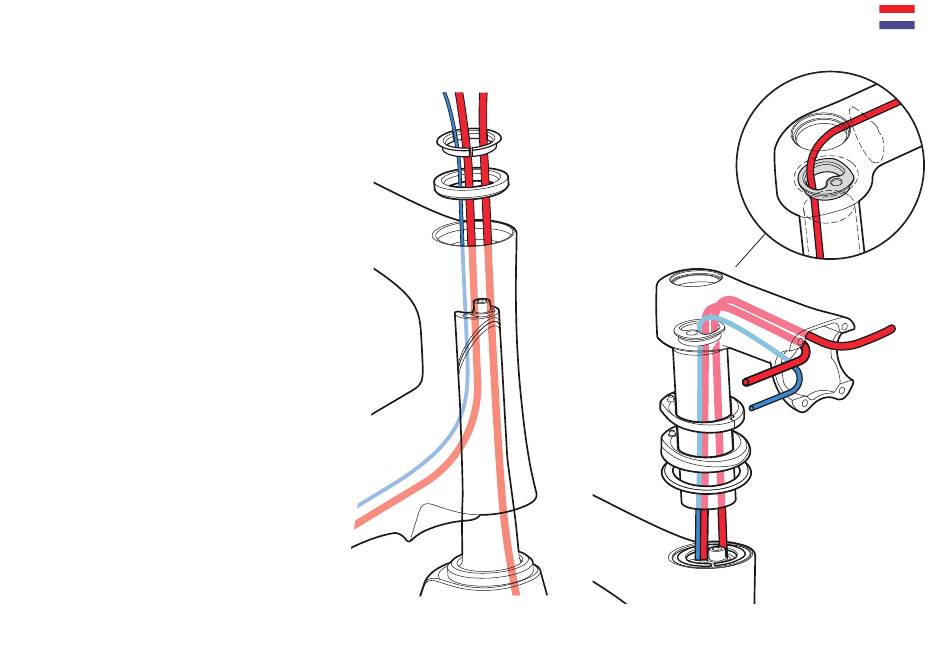

INSTALLATIE VORK & STANG – ELEKTRISCH
Opmerking: Wij raden u aan het stuursysteem
eerst te monteren zonder slangen en/
of kabels. Zo raakt u vertrouwd met het
stuursysteem. Daarna kunt u het stuursysteem
compleet monteren.
1.
Monteer een licht gesmeerd onderlager op de
vork.
2. Steek de remslangen en een 1400 mm lange
Di2 E-kabel door de compressiering en de
licht gesmeerde bovenlager .
3. Druk de compressiering en het lager in het
frame.
4. Schuif de gewenste stangafstandhouders,
en daarna de lagerdop en de afdichtingsring
op de stang. Plaats geen 2,5 mm lang
stangafstandhouder direct onder de stang.
5. Leid de achterremslang en de E-kabel door de
stuurstang, door het voorspanstuk en uit de
mond van de stang.
6. Monteer de vork in de stuurstang leid daarbij
de voorremslang zo dat ze hetzelfde pad door
de stang volgt als de achterste.
Monteer de voorspanschroef (zie pagina 22).
7.
Draai aan om elke speling in de lagers te
verwij deren.
De kabels
moeten door het
voorspanstuk in de
stang gaan.
20
