INSTALLATIE DI2 BATTERIJ
STUURKABELS – ELECTRISCH
De batterij voor uw Shimano Di2 systeem wordt in de onderbuis
geïnstalleerd met behulp van de interne batterijhouder (MT-BINT)
die speciaal voor dit frame is ontworpen. Omdat dit een afgesloten
plaats is, is het belangrijk om het systeem te testen voordat de
batterijhouder definitief wordt geïnstalleerd.

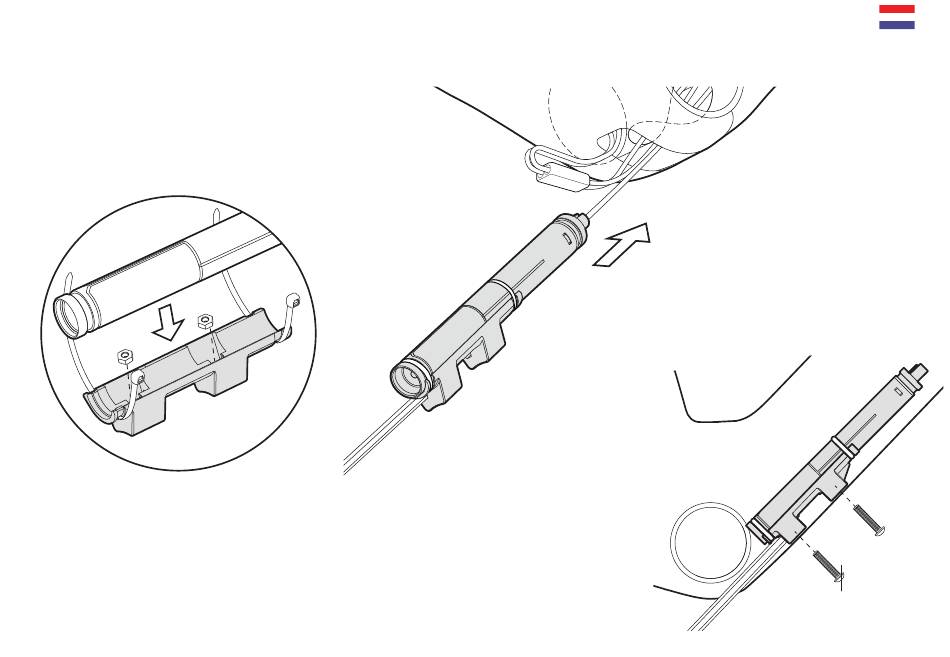

Druk de twee M3
bevestigingsmoeren door de
bovenste gaten in de houder.
Bevestig de batterij aan de
houder met twee kabelbinders
en installeer deze.
Steek een lange 5 mm inbussleutel
in het onderste uiteinde van de
houder en gebruik de sleutel als
inbrenggereedschap.
Leid het samenstel van batterij en houder
door de opening in het binnenlager
en plaats het samenstel zodanig in de
onderbuis dat de bevestigingsmoeren zich
boven de montagegaten bevinden.
Breng Loctite 242 op de M3
bevestigingsschroeven aan. Steek de
schroeven door de montagegaten zodat
deze in de bevestigingsmoeren van de
batterijhouder grijpen. Draai de schroeven
slechts licht aan om ze op hun plaats te
houden. Verwijder de 5 mm inbussleutel.
Draai met behulp van een 2 mm inbussleutel
de bevestigingsschroeven vast boven de
montagegaten tot maximaal 2,5 Nm.
M3 x 16 mm
schroeven
