AANWIJZINGEN VOOR HET ZAGEN VAN DE ZADELBUIS
Opmerking: Het is noodzakelijk dat alle Cervélo Aero zadelbuizen achteraan een
schuine snede van 45 graden hebben aan de achterrand van de buis. Als er na
het aanbrengen moet worden bijgezaagd, wordt de volgende methode aanbevolen.
1.
Zorg ervoor dat u de minimaal vereiste zadelpen-insert van 6,5 cm
(en maximaal 8,5 cm) in acht neemt. Meet dit heel nauwkeurig en
markeer met een lichtgekleurde vetstift de zaagsnede op de zadelpen.
2. Plaats de S-serie zadelpen in de Park Tool SG-7.2 zaaggeleider
(of vergelijkbaar gereedschap) zodat de zaaglijn duidelijk zichtbaar
is door de zaagbladgeleider van het gereedschap.
3. Gebruik een zaagblad dat speciaal bedoeld is voor het zagen van
koolstofcomposietmateriaal (of een fijn zaagblad met meer dan 32 tanden
per inch); zaag de zadelpen af (conform de aanwijzingen van Park Tool).
4. Gebruik fijn schuurpapier om eventuele rafels of bramen op de zaagsnede
weg te schuren. Breng de klem circa 10 cm van het afgesneden uiteinde aan.
5. Gebruik een vetstift om op 1 cm van het afgesneden uiteinde aan de
achterkant van de zadelpen een punt te markeren en een ander punt
op 1 centimeter van achter aan het onderste eind. Teken een lijn van
45 graden tussen deze twee punten.
6. Plaats het zaagblad van uw zaag op het met de vetstift aangebrachte
merkteken en zaag heel voorzichtig de achterkant van de zadelpen af
onder een hoek 45 graden.
7.
Schuur het uiteinde voorzichtig met schuurpapier en plaats de zadelpen
na het aanbrengen van koolstofpasta opnieuw in het frame.
Als er nog meer moet worden bijgezaagd, let er dan op dat de
zadelpen over een lengte van minimaal 6,5 cm in het frame moet
blijven zitten. Als u dit niet in acht neemt, kan er schade aan het
frame ontstaan die niet door de garantie wordt gedekt. Ook kan
dit ernstig lichamelijk letsel als gevolg hebben.

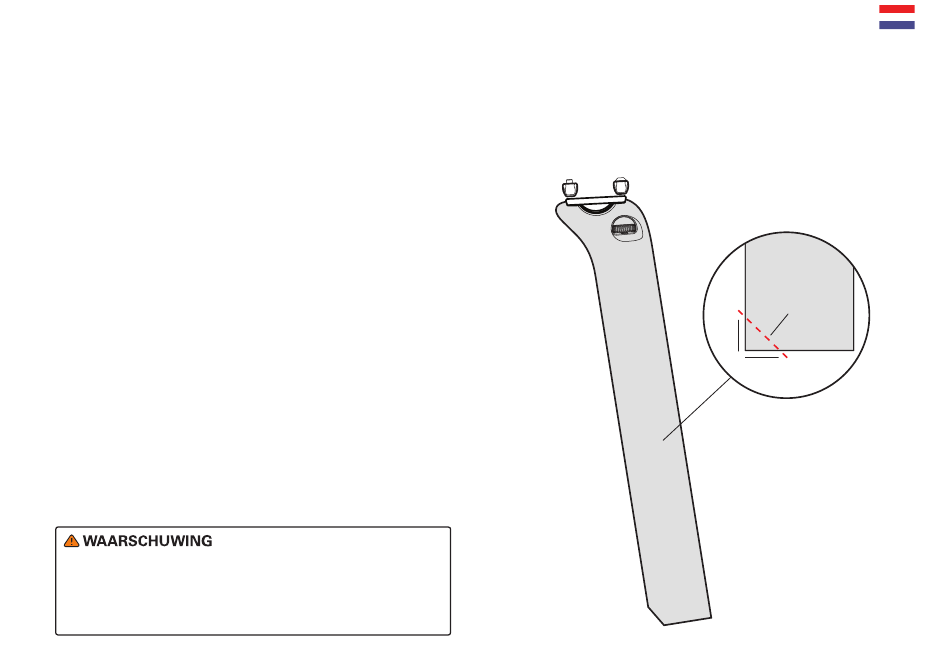

Zaagsnede
1 cm
1 cm
