SMA Solar Technology AG
7 Aansluiting
7.1 Aansluitpaneel
Onderkant van de behuizing

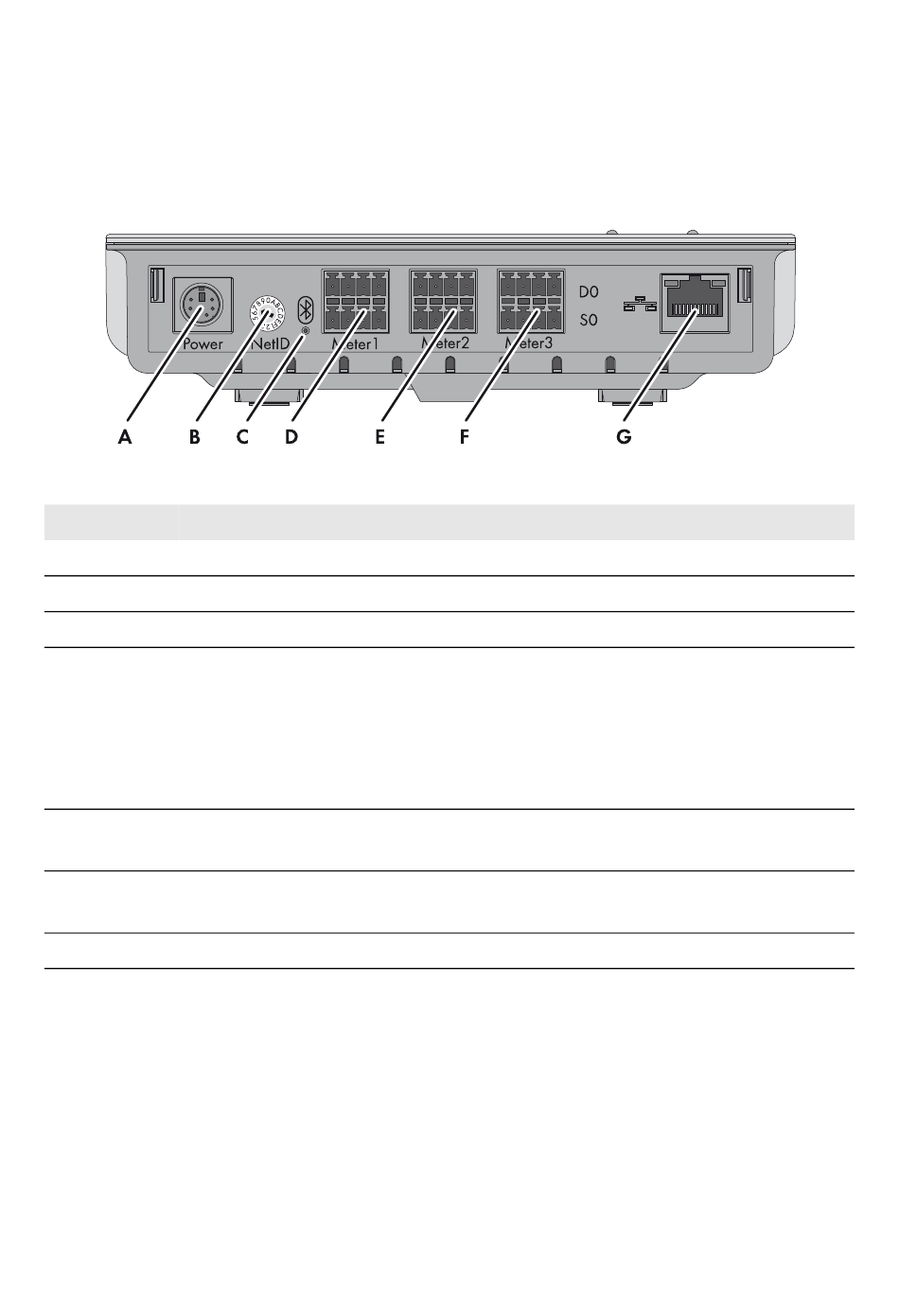

Afbeelding 13: Aansluitingen aan de onderkant van de behuizing
Positie
Omschrijving
A
Power
B
NetID
Bluetooth led
C
D
Meter 1
E
Meter 2
F
Meter 3
G
Netwerkaansluiting
* Bij aansluiting van een bidirectionele meter aan de aansluitbus Meter 1 heeft de aansluitbus Meter 2 geen functie.
Installatiehandleiding
Toelichting
Aansluitbus voor netvoedingsadapter
Draaischakelaar voor het instellen van de NetID
Statusindicatie van de Bluetooth verbinding
Aansluitbus voor:
• 1 afnamemeter met D0- of S0-interface
of
• 1 bidirectionele meter met D0-interface
voor teruglevering en afname
Aansluitbus voor 1 teruglevermeter met
D0-interface of S0-interface*
Aansluitbus voor 1 PV-opwekkingsmeter met
D0- of S0-interface
RJ45-aansluitbus voor de netwerkkabel
7 Aansluiting
HoMan-IA-nl-15
37
