7 Aansluiting
7.2.3 Sunny Home Manager aansluiten aan energiemeters met
S0-interface
Aanvullend vereist materiaal (niet bij de leveringsomvang inbegrepen):
☐ een kabel met ten minste 2 aders
Eisen aan de kabel:
☐ aderdoorsnede: 0,2 mm² ... 1,5 mm²
☐ maximale kabellengte: 30 m
Eisen aan energiemeters met S0-interface:
☐ S0-interface conform DIN EN 62053-31 klasse A
☐ Bidirectionele meters met S0-interface moeten over 2 S0-interfaces beschikken.
☐ Energiemeters met S0-interface moeten via de fasen gesaldeerde waarden aan de S0-interface
leveren. Raadpleeg eventueel de fabrikant van de energiemeter.
☐ aanbevolen impulslengte: ten minste 20 ms
☐ aanbevolen aantal impulsen: 1 000 impulsen per kWh
Voor de functie Begrenzing van de teruglevering van werkelijk vermogen moeten
energiemeters met S0-interface ten minste het volgende aantal impulsen hebben:
– bij installaties met een maximaal toegestane teruglevering van meer dan 1 500 W:
ten minste 250 impulsen per kWh
– bij installaties met een maximaal toegestane teruglevering van minder dan 1 500 W:
ten minste 500 impulsen per kWh
Werkwijze:

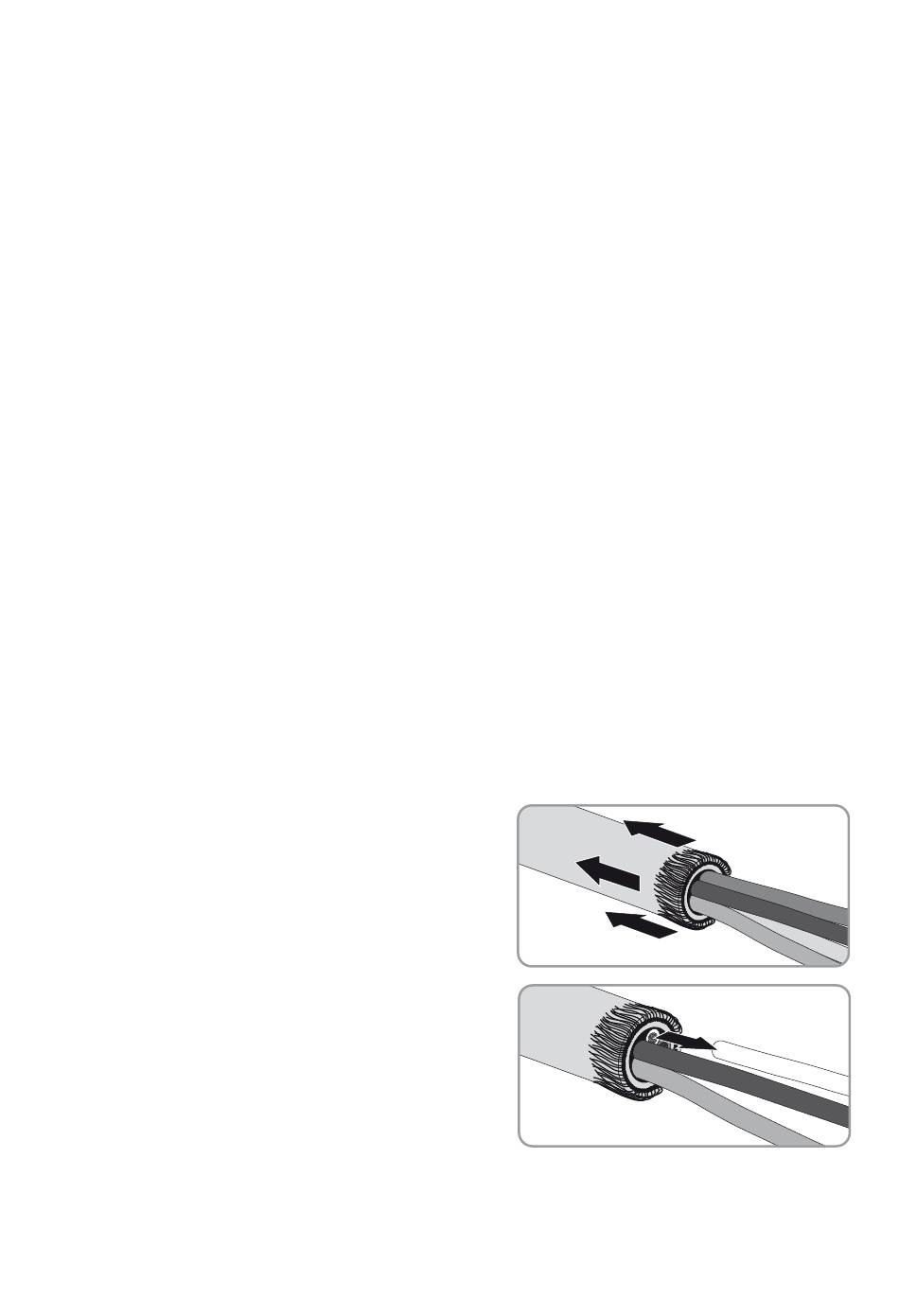

1. Verwijder 4 cm kabelmantel.
2. Kort de kabelafscherming in tot ca. 5 mm. Sla
daarbij de overtollige kabelafscherming over de
kabelmantel.
3. Kort niet benodigde aders tot aan de kabelmantel
in.
4. Strip de aders ca. 6 mm.
42
HoMan-IA-nl-15
