SMA Solar Technology AG
Toewijzing van de pinnen in de aansluitbussen

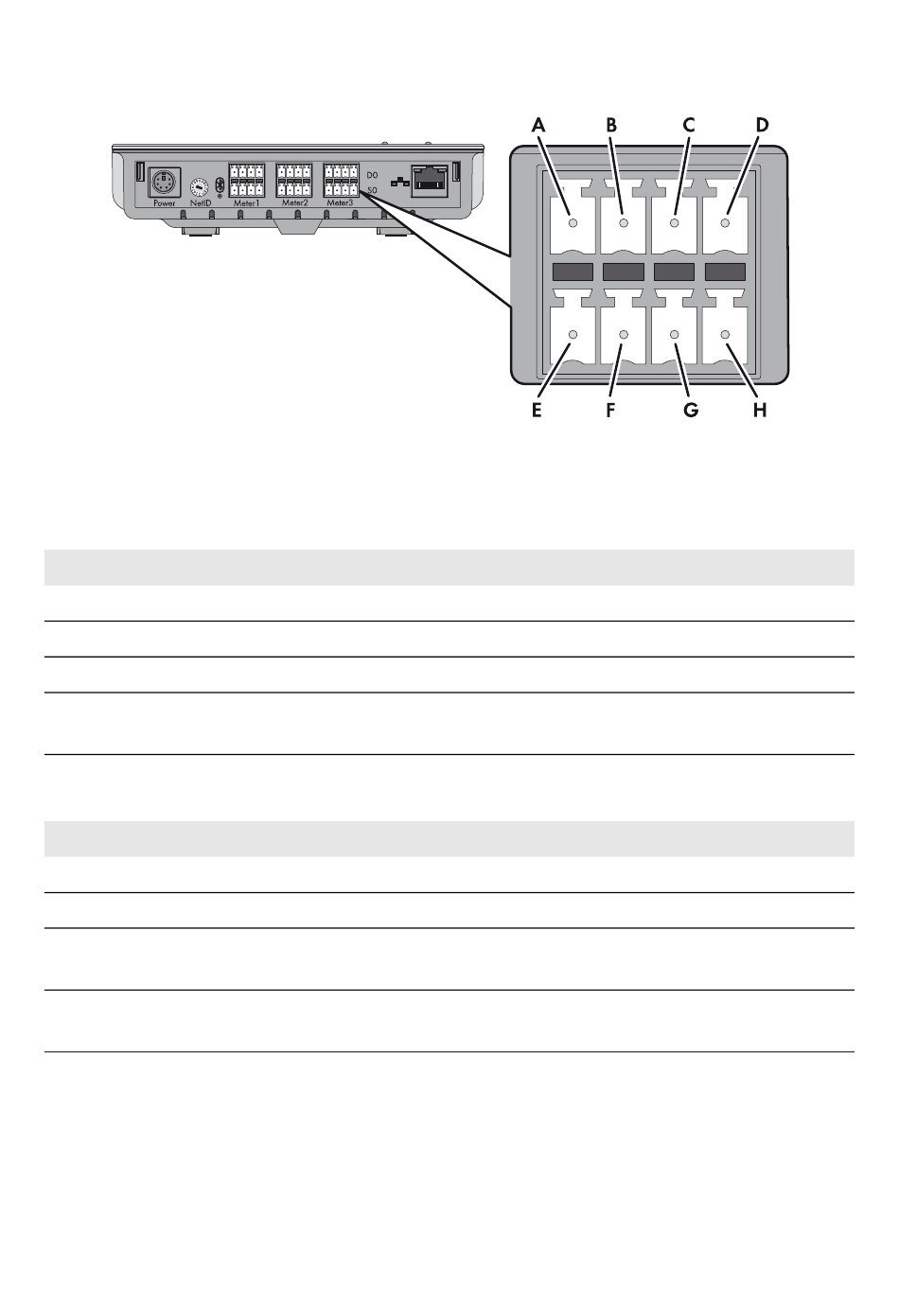

Afbeelding 16: Toewijzing van de pinnen in de aansluitbussen aan de onderkant van de behuizing van de
Sunny Home Manager
Bovenste pinnenrij voor D0:
Pin
Signaal
A
GND
B
TX
C
RX
D
VCC_D0, +8 Volt
Onderste pinnenrij voor S0:
Pin
Signaal
E
S0-
F
S0+
G
GND
H
+12 Volt, DC
Installatiehandleiding
Specificatie
Spanningsvoorziening
Uitgang zender
Ingang ontvanger
Uitgang voeding
Specificatie
Ingang en uitgang
Ingang en uitgang
Spanningsvoorziening
Ingang voeding
Toelichting
Aarde
Transmit D0
Receive D0
Voeding voor de optische
uitleeskop
Toelichting
S0-signaal
S0-signaal
Aarde van de externe voeding bij
voeding via DIN-railnetvoeding
Externe voeding bij voeding via
DIN-railnetvoeding
HoMan-IA-nl-15
7 Aansluiting
39
