10
De afdekplaten voor de
maaihoogte monteren
Benodigde onderdelen voor deze stap:
Afdekplaat voor maaihoogte (maaidekken van
2
122 cm)
Afdekplaat voor maaihoogte (maaidekken van 132 cm
2
en 152 cm)
2
Borgmoer (¼")
2
Slotbout (¼" x ¾")
Maaidekken van 122 cm
Bevestig de 2 afdekplaten voor de maaihoogte
met 2 slotbouten (¼" x ¾") en 2 borgmoeren (¼").
Gebruik hierbij het bereik 102 tot 140 mm op de
maaihoogtebeugel, zoals getoond in
Figuur
15.

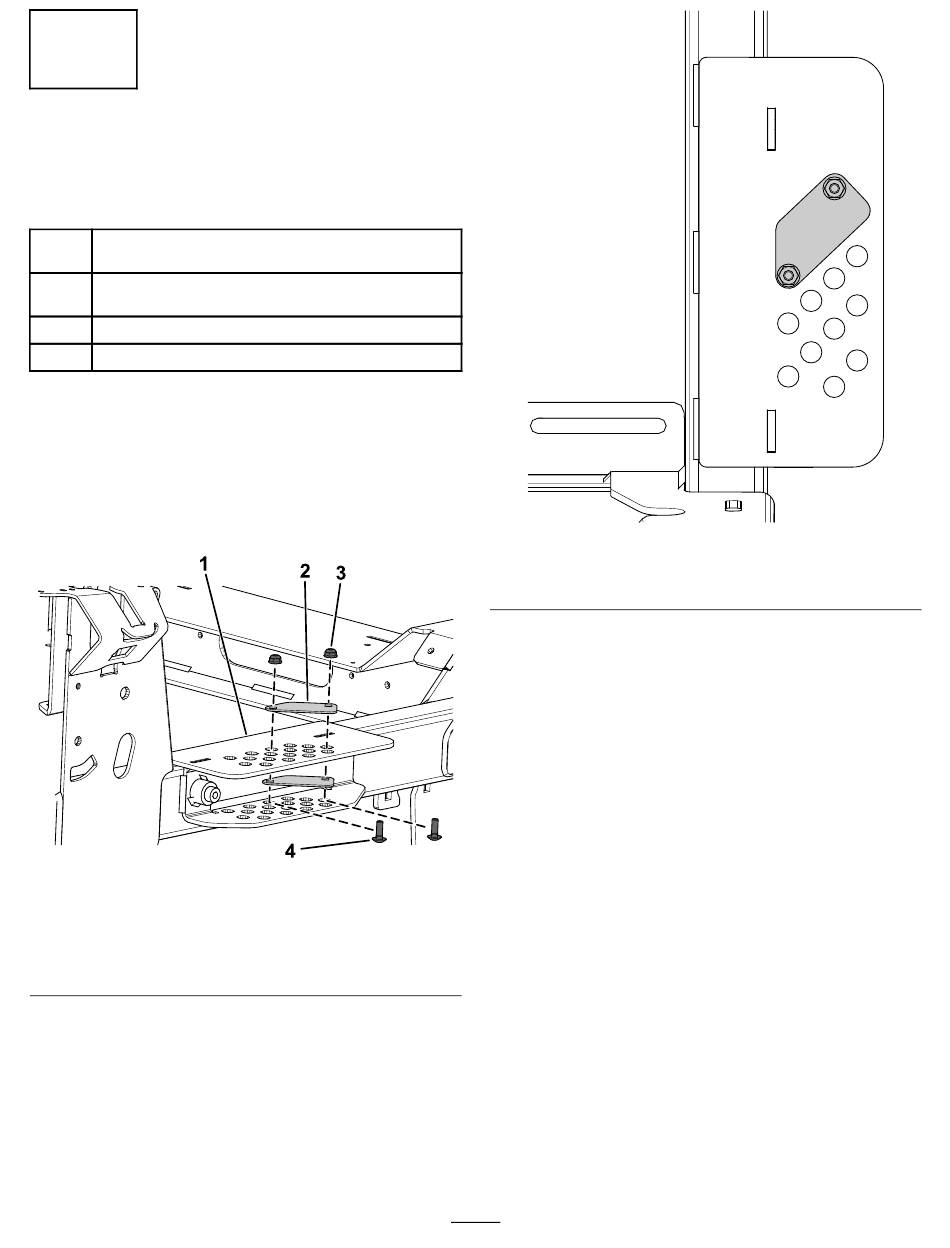

Figuur 14
1. Maaihoogtebeugel
2. Afdekplaat voor
maaihoogte (maaidekken
van 122 cm)
Figuur 14
en
g351283
3. Borgmoer (¼")
4. Slotbout (¼" x ¾")
Aanzicht waarbij de afdekplaat gemonteerd is
13
Figuur 15
g351823
