8
De CE-riemkap monteren
Benodigde onderdelen voor deze stap:
1
Zeskantbout (¼" x ¾")
1
Ring (5/16" x ¾")
1
Ring (¼" x ½")
1
Borgschroef
De bout van de CE-riemkap
monteren
1.
Bevestig de ring (5/16" x ¾") aan de zeskantbout
(¼" x ¾"); zie
Figuur

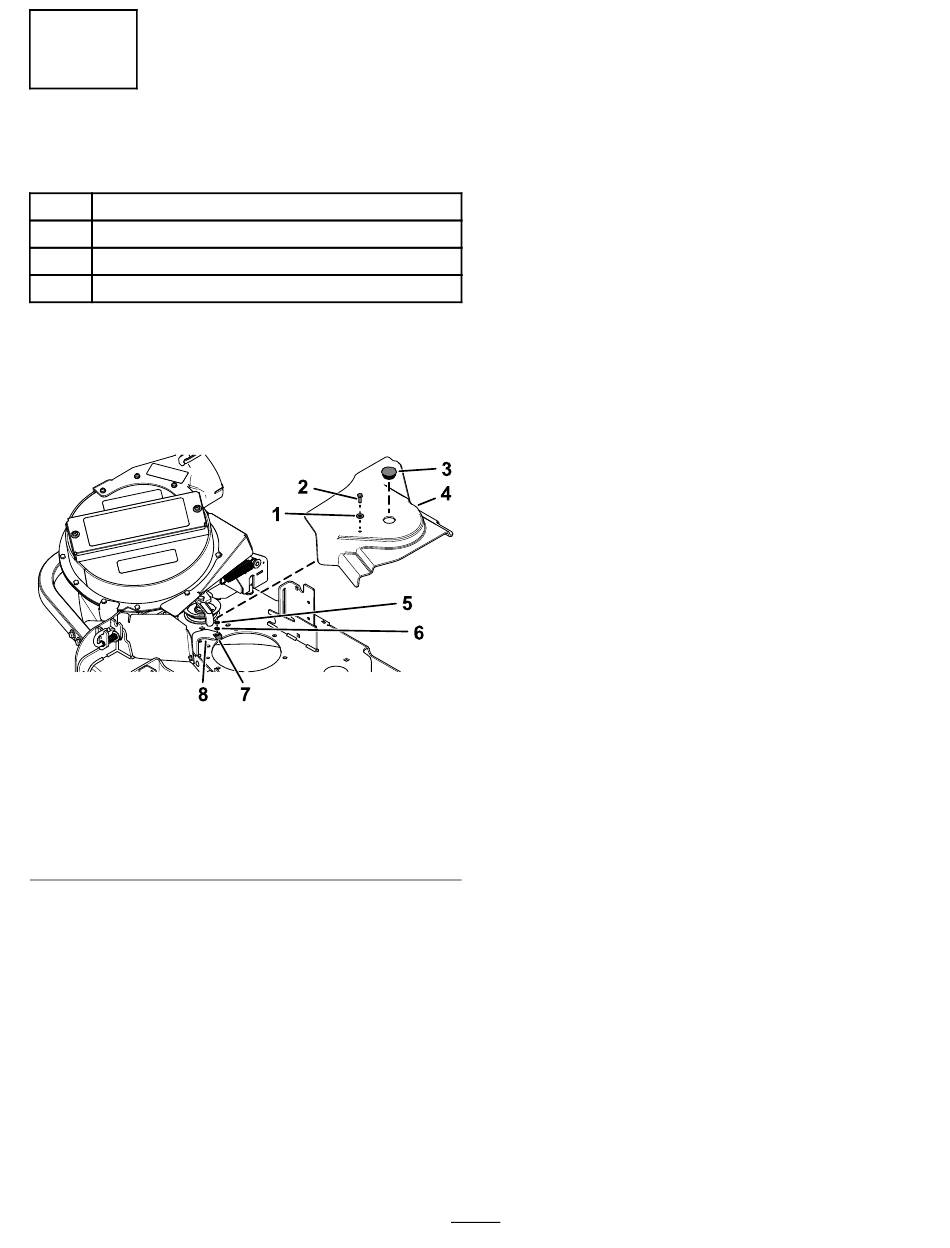

Figuur 12
Maaidek van 132 cm afgebeeld
1. Ring (5/16" x ¾")
2. Zeskantbout (¼" x ¾")
3. Kunststof plug
4. Riemkap
12.
5. Ring (¼" x ½")
6. Borgschroef
7. Clipmoer
8. CE-riemkapbeugel
2.
Steek de bout en ring door het gat bovenaan de
riemkap van de OEM blazer en aandrijvingsset
(Figuur
12).
3.
Monteer langs de onderzijde van de riemkap
de ring (¼" x ½") en de houder over de
schroefdraad van de zeskantbouten
Zorg dat de kop van de bout en de ring gelijk
komen met het bovenvlak van de riemkap en
de ring en de houder gelijk komen met het
ondervlak van de kap.
De drijfriemkap monteren
1.
Ontgrendel de blazer en trek hem gedeeltelijk
uit.
2.
Lijn de riemkap uit met de inkepingen in de
maaidekflenzen
3.
Lijn de zeskantbout in de kap uit met de clipmoer
van de beugel van de riemkap.
4.
Maak de riemkap met de zeskantbout vast aan
de beugel van de kap
5.
Steek de kunststof plug in de kap
6.
Open de borgpen van de blazer, breng de blazer
naar het maaidek en bevestig de borgpen aan
de kanaalbeugel.
g351271
11
(Figuur
(Figuur
12).
(Figuur
12).
(Figuur
12).
12).
