2
Installatie
In dit hoofdstuk wordt de installatie van de hard- en software beschreven.
2.1
Application Board
Belangrijke aanwijzing voor het in- en uitbouwen van een Mega-module
Voor de verbinding van de module en het Application Board moeten hoogwaardige
insteekpinnen gebruikt worden, die een goed contact garanderen. De in- en uitbouw van een
module mag uitsluitend met uitgeschakelde voedingsspanning (spanningsvrij) uitgevoerd
worden, anders kunnen vernielingen op het Application board of de module ontstaan. Door
het aantal contacten (40/64 pins) is er aardig wat kracht nodig om de module in- en uit te
bouwen. Bij de inbouw moet u er op letten dat de module gelijkmatig, d.w.z. niet gekantelt, in
de fitting gedrukt wordt. Leg het Application board hiertoe op een vlakke ondergrond.
Monteer de module Mega32 met de juiste plaatsbepaling. Hiertoe de pin 1- markering in acht
nemen. De opschriften van de module wijzen dan naar de bedieningselementen op het
Application board.

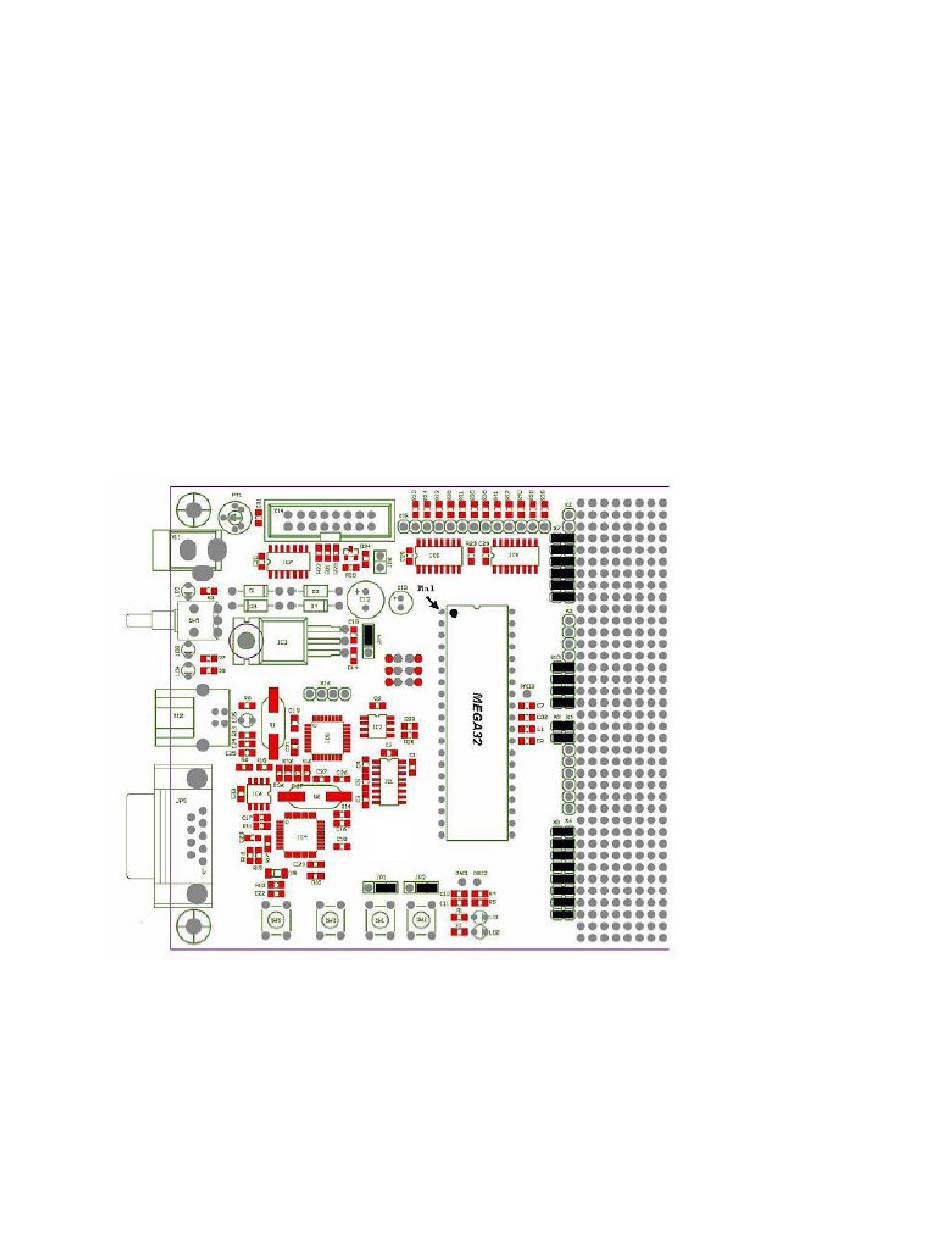

Inbouwrichting module Mega32
Bij de module Mega 128 zijn de insteekpinnen zo geplaatst dat er geen verkeerde inbouw
mogelijk is. Bij de uitbouw wordt de module voorzichtig met een geschikt gereedschap uit de
fitting getild. Om de aansluitingen niet om te buigen moet het omhoogheffen op verschillende
plaatsen van de module gebeuren.
