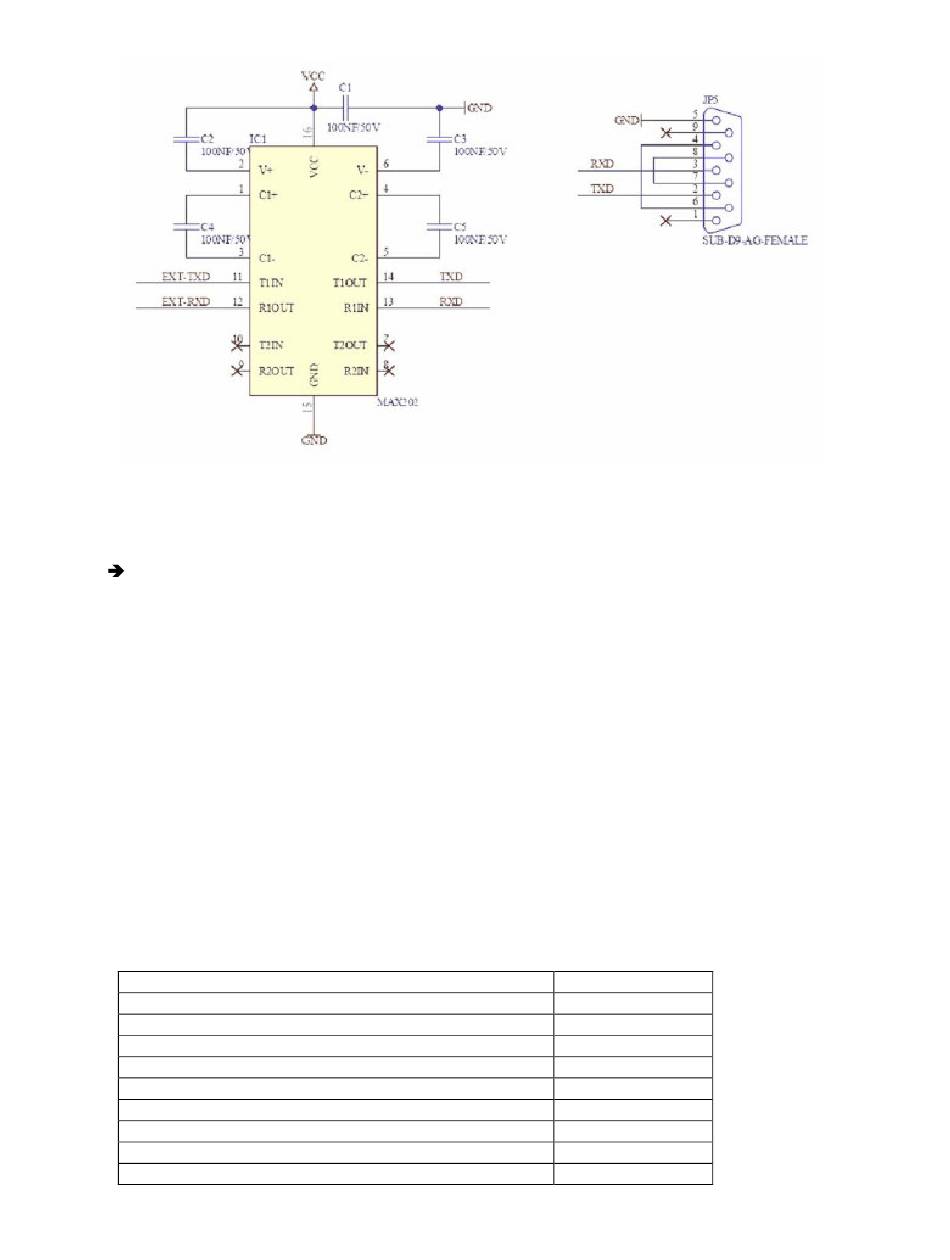

Een kabelverbinding met aansluiting aan de NRZ –pinnen TxD, RxD, RTS mag maximaal 10
meter lang zijn. U dient waar mogelijk afgeschermde normkabels te gebruiken. Bij langere
kabels of onafgeschermde kabels kunnen storende invloeden de dataoverdracht
beïnvloeden. Sluit alleen verbindingskabels aan waarvan de aansluitbezetting bekend is.
Verbind nooit de seriële zenduitgangen van twee apparaten met elkaar! U herkent de
zenduitgangen meestal aan de negatieve uitgangsspanning in rusttoestand.
Testinterfaces
De 4-polige stiftstrip X16 wordt alleen voor interne testdoeleinden gebruikt en zal ook niet op
alle application boards gemonteerd worden. Voor de gebruiker is deze stiftstrip zonder
betekenis.
Een andere testinterface is de 6-polige stiftstrip (twee rijen met elk 3 pinnen) bij JP4. Ook
deze stiftstrip is alleen voor intern gebruik en wordt op latere boardseries waarschijnlijk niet
meer gemonteerd.
Technische specificaties application board
Aanwijzing: gedetailleerde informatie vindt u in de PDF- bestanden van de IC –fabrikanten
op de C-Control Pro software CD.
Alle spanningsaanduidingen hebben betrekking op gelijkspanning (DC).
Mechaniek
Buitenafmetingen ca.
Pinraster bedradingsveld
Omgevingscondities
Bereik van de toelaatbare omgevingstemperatuur
Bereik van de toelaatbare omgevingsluchtvochtigheid
20
160 mm x 100 mm
2,54 mm
0° C ... 70° C
20% ... 60%
