WAARSCHUWING
• In geval van het verlengen van de elektrische
bedrading mat GEEN rond gevormde drukaansluiting
worden gebruikt.
– Onvoltooide
draadverbindingen
kunnen leiden tot brand of
elektrische schokken.

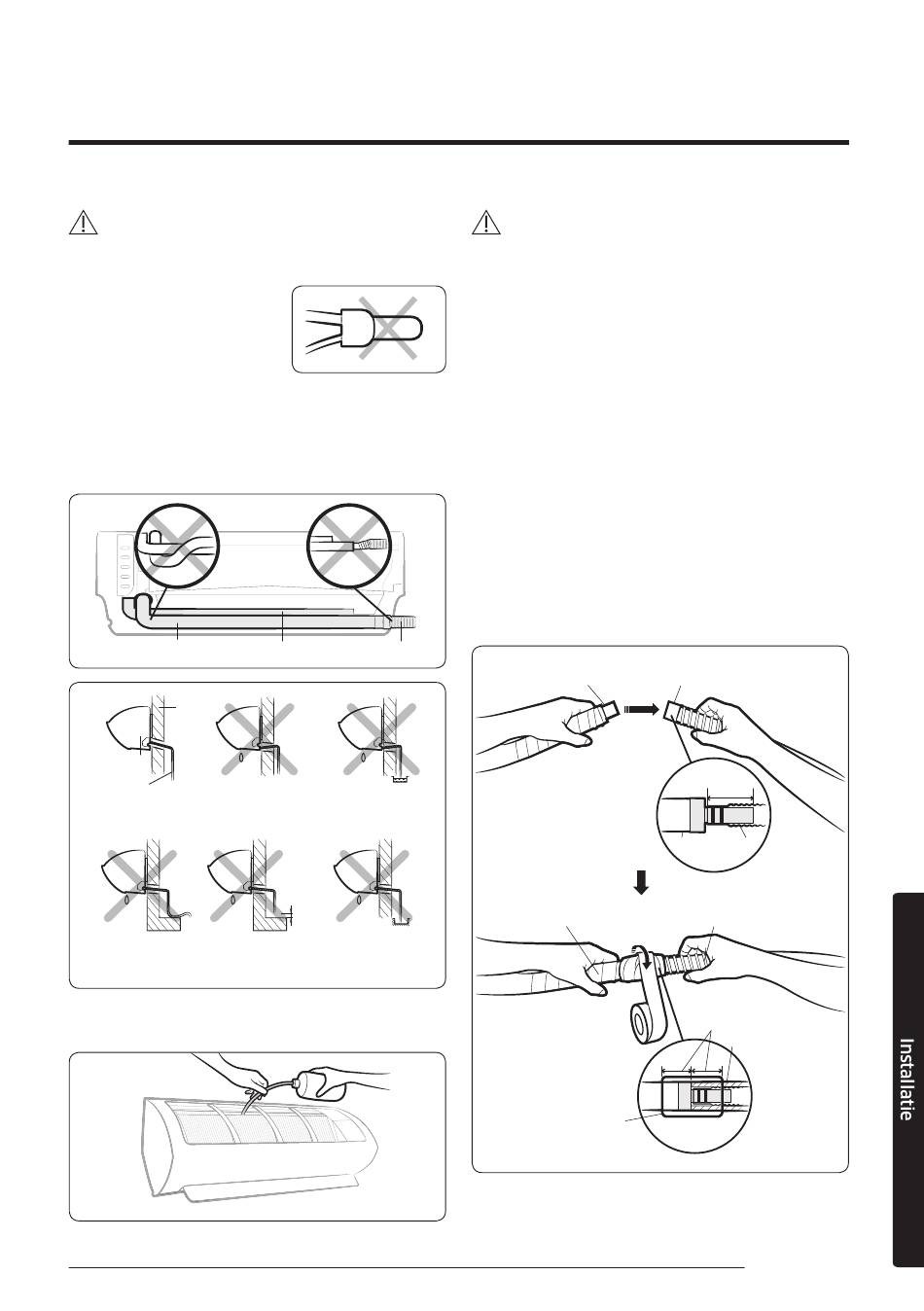

Stap 2.5 De afvoerslang plaatsen en
aansluiten
1
Plaats de afvoerslang.
Afvoerslang
Muur
Binnenunit
Afvoerslang
Schuin naar boven
Schuin naar beneden
richten
Te weinig vrije
Gebogen
Laat water in het afvoerbekken lopen. Controleer of de
2
slang goed afvoert.
Montageleiding
Verbindingsslang
In water
richten
onderdompelen
5 cm
minder
Groef
Te weinig vrije
ruimte
ruimte
OPGELET
• Zorg ervoor dat de binnenunit rechtop is geplaatst
wanneer het water wordt ingegoten om te controleren
op lekkage. Wees voorzichtig dat het water niet
overloopt op de elektrische component.
• Als de diameter van de aansluitslang kleiner is dan
de afvoerslang van het product, kan er waterlekkage
optreden.
• Onjuiste installatie kan waterlekkage veroorzaken.
• Als de afvoerslang binnen de ruimte wordt weggeleid,
moet deze worden geïsoleerd zodat condensatie geen
schade veroorzaakt aan het meubilair of de vloer.
• Dek de aansluiting van de afvoerslang op geen enkele
wijze af.
De aansluiting van de afvoerslang moet eenvoudig
toegankelijk en te onderhouden zijn.
Stap 2.6 Optioneel: De afvoerslang
verlengen
Afvoerslang (A)
Verlengstuk afvoerpijp (B)
Afvoerslang
Vinyltape
40~45mm
(A)
(B)
Verlengstuk afvoerpijp
20 mm of meer
Isolatieschuim
