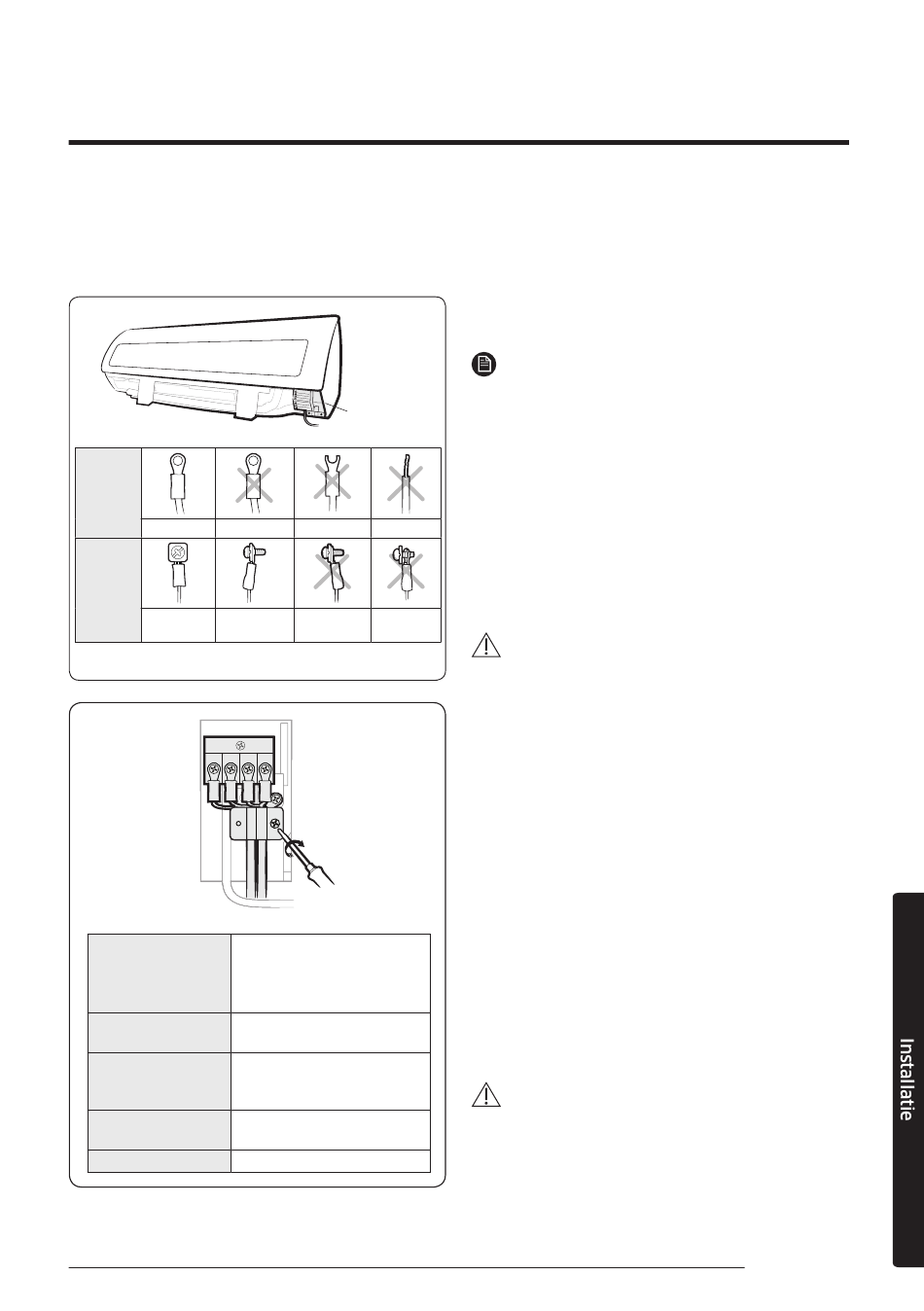

Stap 2.3 Het stroomsnoer en de
communicatiekabels aansluiten
(montagekabel)
Voor
plaatsing
Juist
Ondersteboven Beschadigd
Na
plaatsing
Juist
Juist
(vooraanzicht) (zijaanzicht)
<Ronde klemaansluiting>
1(L)2(N)
Draai de schroeven voor de draadhouders aan.
Model
Stroomsnoer
(buitenunit)
Van buiten
naar binnen
voedingskabel
Communicatiekabel
Type GL
Regeleenheid
Niet-rond
Ondersteboven Niet-passend
F1 F2
AC026MNADKH
AC035MNADKH
AC052MNADKH
AC071MNADKH
AC100MNTDEH
3G X 1,5 mm²,
H07RN-F
3G X 1,0 mm²,
H07RN-F
2 X 0,75 mm²,
H05RN-F
16A
• Bij het uitvoeren van elektrische en aardingswerken
dient u te voldoen aan de 'technische standaarden
voor elektrische installatie' en aan de
'bedradingsvoorschriften' in de lokale voorschriften.
• Draai de schroef van het klemmenblok aan tot 1,2-1,8
N•m (12-18 kgf•cm).
OPMERKING
• Elke draad is voorzien van een label met het
overeenkomende klemnummer.
• Gebruik afgeschermde kabels (categorie 5; minder dan
50 pF/m) voor locaties met omgevingslawaai.
• Stroomkabels van onderdelen van apparaten
voor buitengebruik mogen niet lichter zijn dan
flexibel snoer met een polychloropreen mantel.
(Codetoekenning IEC: 60245 IEC 66/CENELEC:
H07RN-F, IEC: 60245 IEC 57/CENELEC: H05RN-F)
• Spannings- en communicatiekabel mag niet meer dan
30m bedragen.
OPGELET
• Voor de bedrading van het klemmenblok mag alleen
een draad met ronde klemaansluiting worden gebruikt.
Reguliere bedrading zonder ronde klemaansluiting
kan een risico vormen door oververhitting van het
elektrische contact tijdens installatie.
• Als de leiding moet worden verlengd, vergeet dan niet
ook de kabel te verlengen. De maximale lengte van elk
van de gebruikte kabels en leidingen is 15 meter.
• Sluit niet twee of meer verschillende kabels aan om te
verlengen. Deze aansluiting kan brand veroorzaken.
• Elke ronde klemaansluiting moet overeenkomen
met de maat van de bijbehorende schroef in het
klemmenblok.
• Na het aansluiten van de kabels moet worden
gecontroleerd of de klemnummers op de binnen- en de
buitenunit overeenkomen.
• Controleer of het stroomsnoer en de
communicatiekabel gescheiden zijn. Ze mogen niet in
dezelfde kabel zitten.
WAARSCHUWING
• Sluit de draden goed aan, zodat de bedrading niet
gemakkelijk kan worden losgetrokken. (Als ze los zitten
dan kunnen de draden doorbranden.)
Nederlands
9
