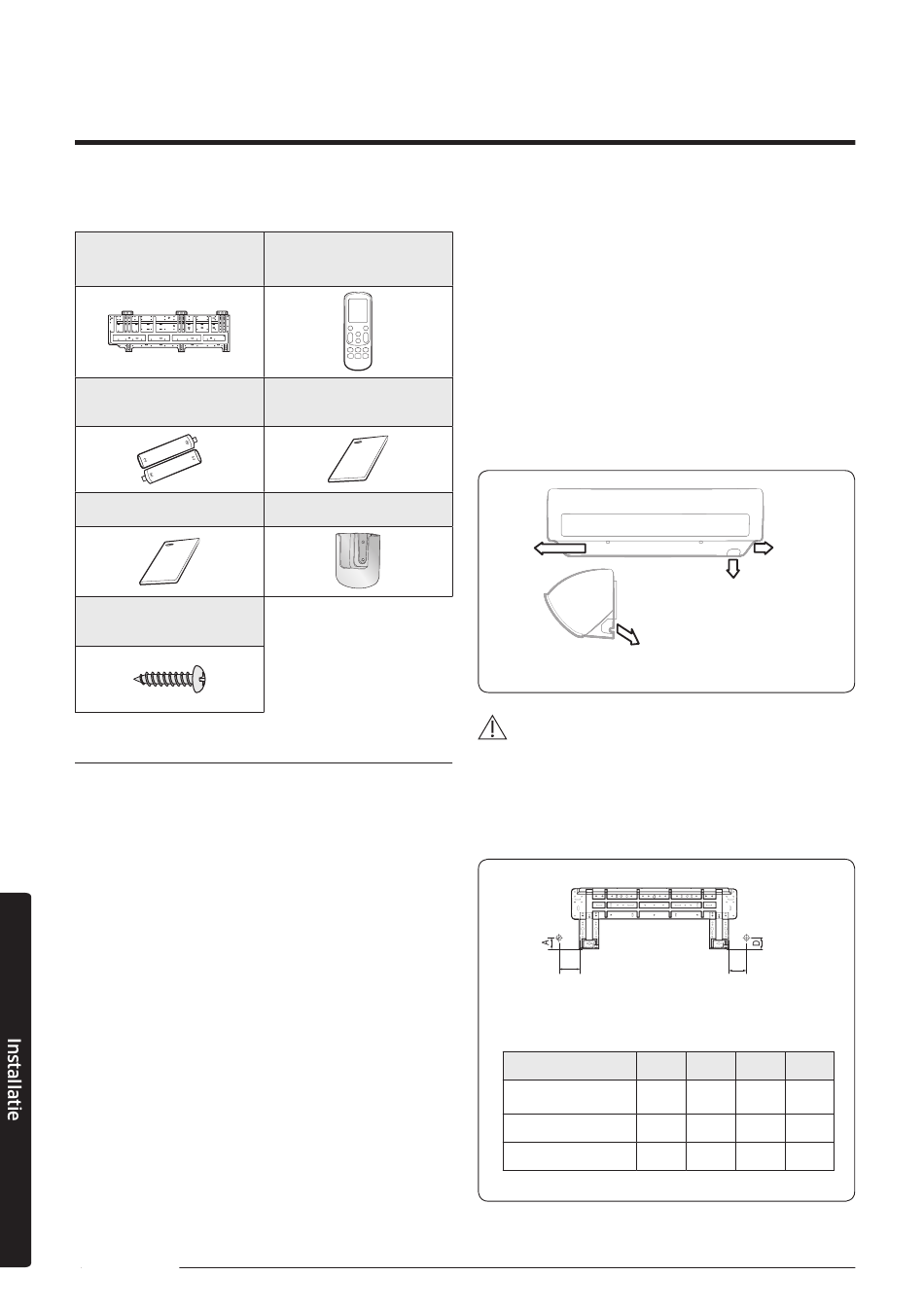

Voorbereiding
ACMNTDEH
Montageplaat (1)
100
Afstandsbediening batterij (2)
Installatiehandleiding (1)
M4 x 16
Tapschroeven (2)
Gereedschap
Algemene hulpmiddelen
• Vacuümpomp
(voorkomen van
terugstroming)
• Manometer
• Balkzoeker
• Momentsleutel
B
C
• Pijpsnijder
• Ruimer
Hulpmiddelen voor test
• Thermometer
• Weerstandsmeter
• Elektroscoop
6 Nederlands
Afstandsbediening (1)
Gebruiksaanwijzing (1)
Afstandsbedieningshouder (1)
• Buisbuiger
• Waterpas
• Schroevendraaier
• Spanner
• Boor
• Moersleutel
B
• Meetlint
Stap 1.3 Een gat door de muur boren
Voordat de installatieplaat aan een wand en de
binnenunit op deze plaat, een raamkozijn of een gipsplaat
wordt bevestigd, moet de positie worden bepaald
van een gat (met een binnendiameter van 65 mm)
waardoor de leidingbundel (die bestaat uit stroom- en
communicatiesnoeren, koelingsleidingen en de afvoerslang)
moet worden geleid en moet dit gat worden geboord.
1
Bepaal de positie van een gat van 65 mm. Houd
hierbij rekening met de mogelijke richtingen van de
leidingbundel en de minimale afstanden tussen het gat
en de installatieplaat.
Links
<Mogelijke richtingen van de leidingbundel>
OPGELET
• Als de richting van de leiding wordt gewijzigd van
links naar rechts, buig deze dan niet drastisch, maar
draai de leiding langzaam in de tegenovergestelde
richting, zoals getoond. Anders kan de leiding
gedurende het process beschadigd raken.
C
B
<Minimale afstanden tussen het gat en de
installatieplaat>
Model
AC026MNADKH
AC035MNADKH
AC052MNADKH
AC071MNADKH
Rechts
Rechts- of linksachter
Rechtsonderin
Gat voor
leidingbundel
C
(Eenheid : mm)
A
B
C
D
36
60
65
36
36
190
81
36
33
110
110
33
Pijpbundel gat: Ø 65 mm
