3.1 Externe aansluitingen achterpaneel – standaard accessoires

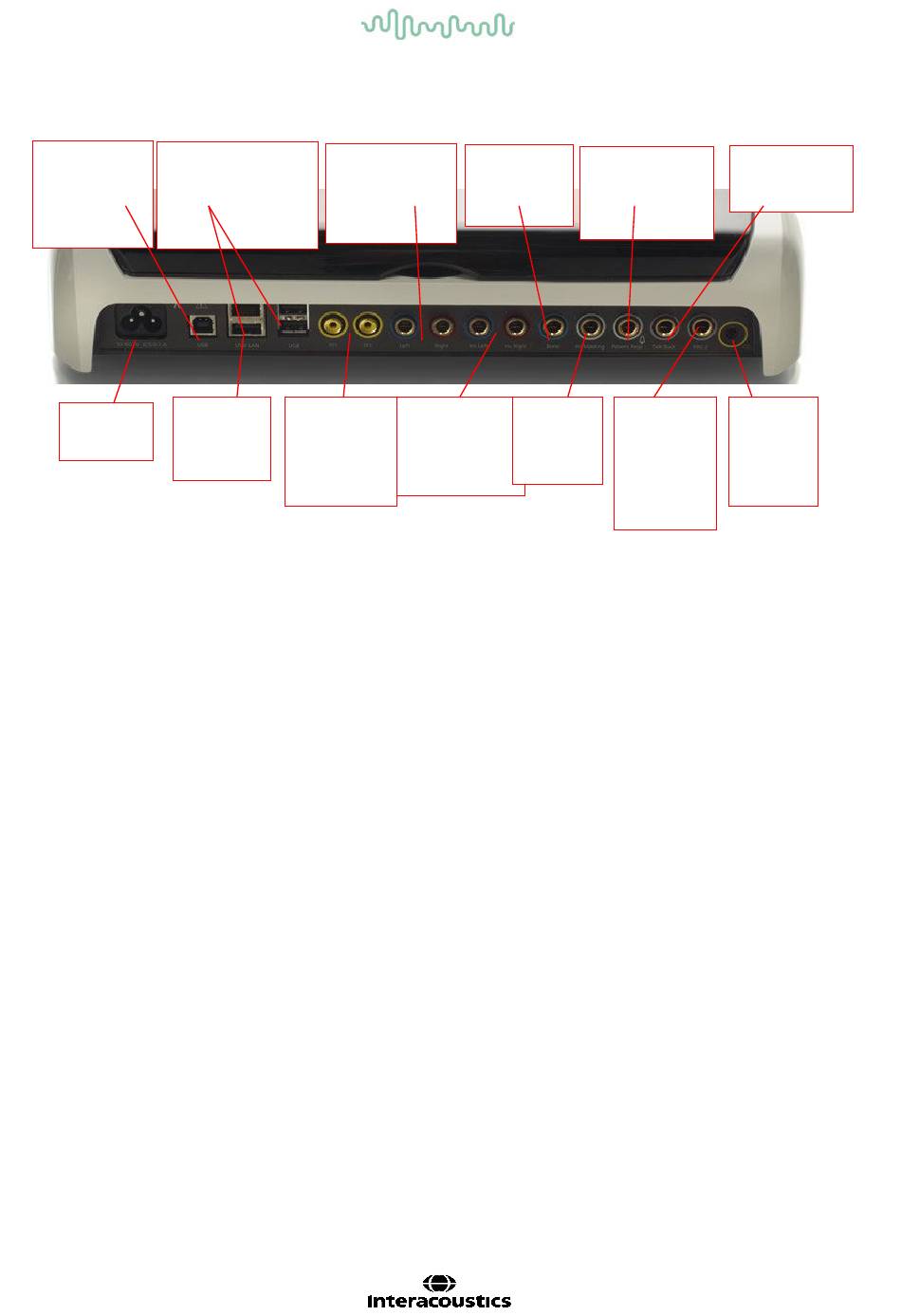

Het achterpaneel bevat de rest van de hoofdaansluitingen (ingangen):
USB B
4 USB-
connector
aansluitingen voor
voor PC-
printer, PC-
aansluiting
aansluiting en
toetsenbord
LAN (voor
Stroomco
toekomsti
nnector
g gebruik)
Speciale opmerkingen:
•
Naast de standaard DD45-hoofdtelefoon, kunnen drie andere transducers gebruikt worden (ze
zijn allemaal aan te sluiten op specifieke li/re uitgangen op de AD629):
•
HDA300: Voor alle frequenties (inclusief HF)
•
CIR33 voor insert-maskering: Insert-telefoon CIR33 alleen geschikt is voor het maskeren
van beengeleiding dmv ruis
•
Insert-telefoon voor algemene doelen EAR-Tone 3A of 5A: Insert-hoofdtelefoon EAR-
Tone 3A of 5A zijn transducters van hoge kwaliteit die gebruikt kunnen worden in plaats
van de DD45/TDH39. Dit verhoogt het kruislings overhoren naar ongeveer 70dB t.ov. de
normale TDH39. Maskeren en het vermijden van overhoren/overmaskeren is daarom
eenvoudiger.
•
IP30 insert-telefoon
•
De LAN-verbinding is op dit moment voor geen enkele toepassing in gebruik (alleen intern bij
productie)
•
Mic 2: Zie de paragraaf over Communicatie met de patiënt (Talk Forward en Talk Back)
•
Als de HDMI-uitgang gebruikt wordt, wordt de uitgangsresolutie opgeslagen zoals op het 8,4
inch-scherm: 800x600
•
CD-ingang: Het is verplicht dat een aangesloten cd-speler een lineaire frequentierespons heeft,
in naleving van de vereisten in IEC 60645-2
•
USB-aansluitingen worden gebruikt voor:
•
Computeraansluiting op Diagnostic Suite (de grote USB-aansluiting)
•
Direct printen
•
Computertoetsenbord (voor invoeren van de namen van de klanten)
3.2 Computerinterface
Zie de handleiding bij de Diagnostic Suite betreffende de hybride modus (online en via computer) en de
patiënt/sessie gegevensoverdracht.
D-0133825-A – 2022/09
AD629 – Gebruiksaanwijzing - NL
Standaard
hoofdtelefoon
DD45/TDH39/
HDA300/
DD65v2
Standaard
Vrije veld 1
insteektelefoon
en 2
EarTone 3A/
(externe
IP300
versterking)
Beengeleid
Respons van
er B71
de patiënt
schakelaar
Maskere
Extra
n
Direct
insteken
praten
mic., bijv.
voor
tafelmic.
Voor Talk
Back
luidspreker
External
CD /
MP3
input
