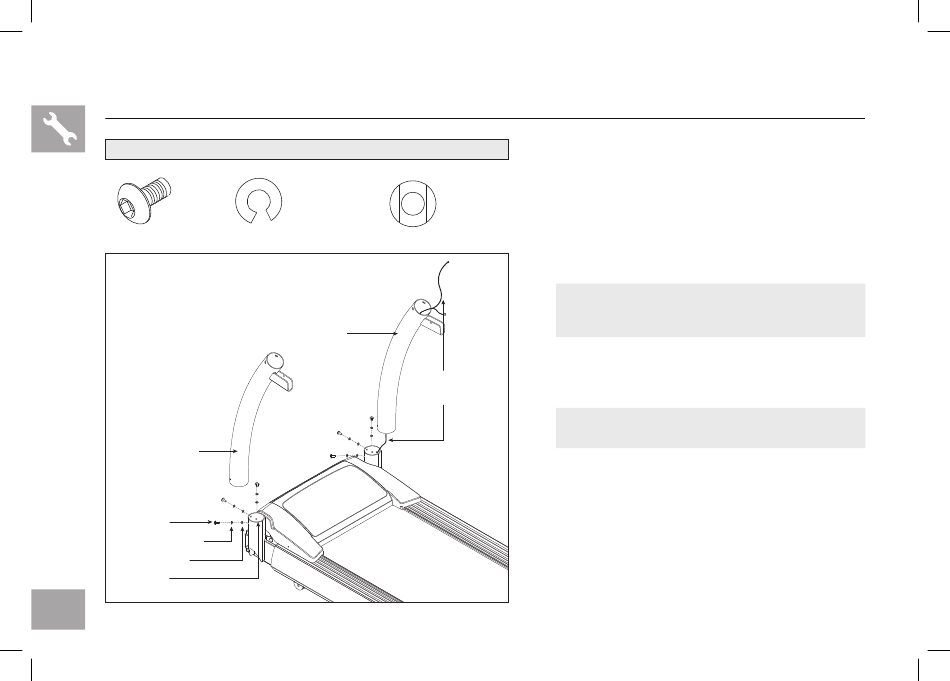

MONTAGESTAP 1
ZAK MET SCHROEVEN VOOR STAP 1:
SCHROEF (A)
20 mm
Aantal: 6
LINKER CONSOLESTANG
SCHROEVEN (A)
OPLEGRING (B)
VEERONDERLEGRING (C)
HOOFDFRAME
24
VEERONDERLEGRING (B)
8,2 mm
Aantal: 6
RECHTER CONSOLESTANG
GELEIDEDRAAD
CONSOLEKABEL
A
Open de ZAK MET SCHROEVEN VOOR STAP 1.
B
Verbind de CONSOLEKABEL met de GELEIDEDRAAD
en trek de GELEIDEDRAAD door de RECHTER
GEBOGEN
OPLEGRING (C)
CONSOLESTANG. Als u de GELEIDEDRAAD door de
8,4 mm
Aantal: 6
stang heeft getrokken, moet één uiteinde van de
CONSOLEKABEL zich boven aan de stang bevinden.
Verwijder de GELEIDEDRAAD en gooi deze weg.
OPMERKING: Zorg er voor dat u de consolekabel niet
vastklemt als u de stang op het hoofdframe plaatst.
C
Bevestig de CONSOLESTANG met 3 SCHROEVEN
(A) , 3 VEERONDERLEGRINGEN (B) en 3 GEBOGEN
OPLEGRINGEN (c) aan het HOOFDFRAME.
OPMERKING: Draai de schroeven niet vast voordat u
klaar bent met stap 4.
D
Herhaal deze stap C aan de andere kant.
