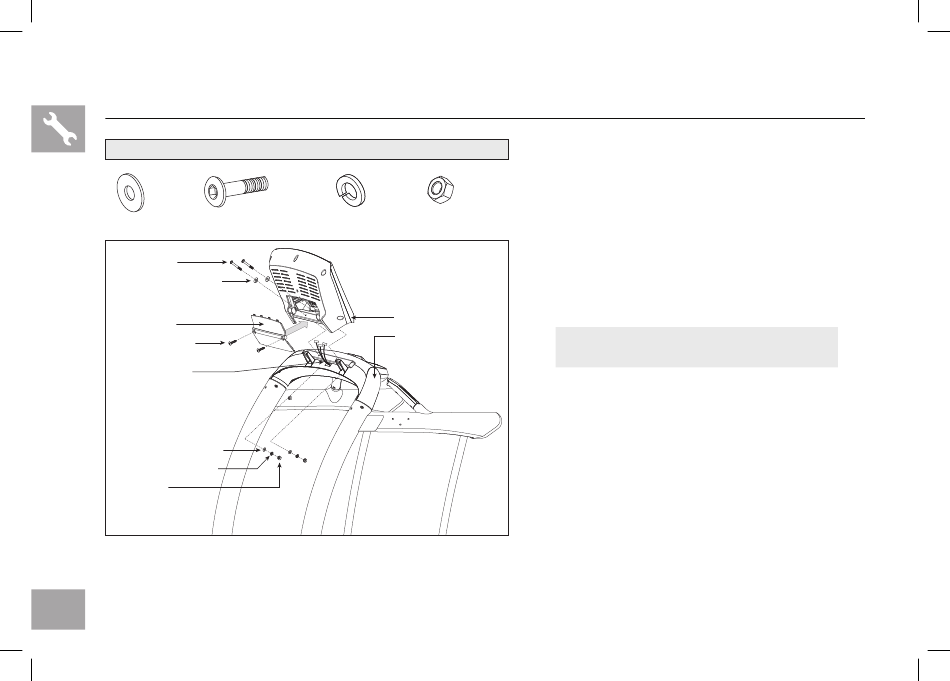

MONTAGESTAP 5
ZAK MET SCHROEVEN VOOR STAP 5:
OPLEG-
RING (H)
8 mm
Aantal: 4
SCHROEF (I)
OPLEGRING (H)
ACHTERSTE
CONSOLEAFDDEKKING
VOORGEÏNSTALLEERDE
SCHROEVEN
CONSOLEKABEL
OPLEGRING (H)
VEERONDERLEGRING (J)
MOER (K)
28
SCHROEF (I)
VEERONDER-
45 mm
LEGRING (J)
Aantal: 2
8 mm
Aantal: 2
CONSOLE
CONSOLEHOUDER
STEUNSTANG
STEUNSTANGAFDEKKING
Open de ZAK MET SCHROEVEN VOOR STAP 5.
A
Draai de 2 VOORGEÏNSTALLEERDE SCHROEVEN
B
MOER (K)
Aantal: 2
los om de ACHTERSTE CONSOLEAFDEKKING van
de CONSOLE af te nemen.
Bevestig de CONSOLE met 2 SCHROEVEN (I) en 2
C
OPLEGRINGEN (H) vanaf de bovenkant en
met 2 OPLEGRINGEN (H),
2 VEERONDERLEGRINGEN (J) en 2 MOEREN (K)
vanaf de onderkant aan de CONSOLEHOUDER.
OPMERKING: Let er bij het bevestigen van de
console op dat u geen kabels vastklemt.
Sluit de CONSOLEKABEL op de CONSOLE aan.
D
Bevestig de ACHTERSTE CONSOLEAFDEKKING
E
weer met 2 VOORGEÏNSTALLEERDE SCHROEVEN
aan de CONSOLE.
