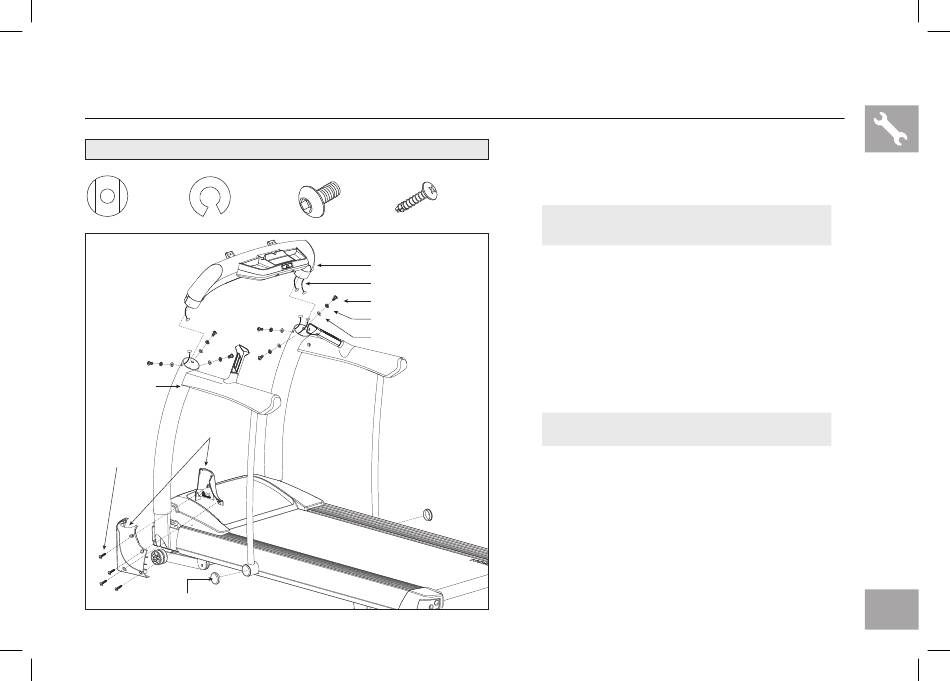

MONTAGESTAP 4
ZAK MET SCHROEVEN VOOR STAP 4:
GEBOGEN
VEERONDER-
OPLEGRING (E)
LEGRING (B)
8.4 mm
8.2 mm
Aantal: 6
Aantal: 6
CONSOLESTANG
MASTAFDEKKING
SCHROEVEN (G)
STEUNSTANGAFDEKKING
A
B
SCHROEF (A)
SCHROEF (G)
20 mm
12 mm
Aantal: 6
Aantal: 8
C
CONSOLEHOUDER
CONSOLEKABEL
SCHROEVEN (A)
VEERONDERLEGRING (B)
GEBOGEN OPLEGRING (E)
D
E
F
G
Open de ZAK MET SCHROEVEN VOOR STAP 4.
Plaats de CONSOLEBEVESTIGING voorzichtig
boven op de CONSOLESTANGEN.
OPMERKING: Let er bij het bevestigen van de
console op dat u geen kabels vastklemt.
Sluit de CONSOLEKABELS aan, steek ze
voorzichtig in de CONSOLESTANGEN en
schuif de CONSOLEBEVESTIGING in de
CONSOLESTANGEN.
Bevestig de CONSOLEBEVESTIGING met
6 GEBOGEN OPLEGRINGEN (E),
6 VEERONDERLEGRING (B) en 6 SCHROEVEN (A)
aan de CONSOLESTANGEN.
OPMERKING: Draai alle schroeven uit de
STAPPEN 1 t/m 3 goed vast.
Bevestig de STANGAFDEKKINGEN met
4 SCHROEVEN (G) AAN HET HOOFDFRAME.
Steek de STEUNSTANGAFDEKKINGEN in de
onderkant van de STEUNSTANGEN.
Herhaal deze stap aan de andere kant.
27
