Verbinden/installeren
Ñ

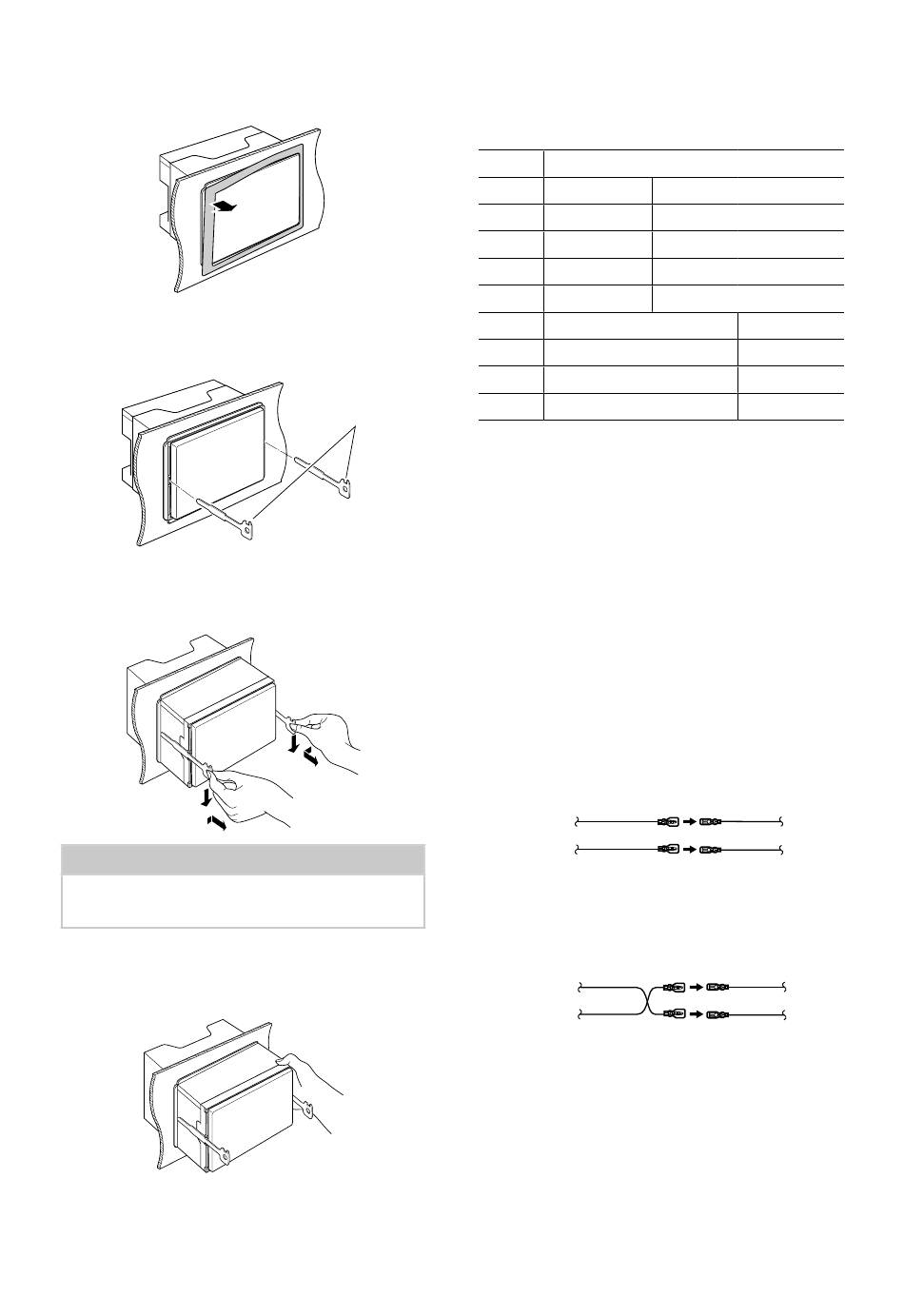

Verwijderen van het toestel
1) Verwijder de sierplaat (accessoire 6).
2) Steek de twee uitbouwsleutels (accessoire5)
diep in de openingen aan beide kanten, zoals
wordt getoond.
3) Breng de uitbouwsleutel omlaag en trek
het toestel half naar voren terwijl u naar het
midden drukt.
OPMERKING
• Wees voorzichtig om verwonding door de
klempennen op de uitbouwsleutel te vermijden.
4) Trek het toestel met uw handen geheel naar
voren en let op dat u het toestel niet laat
vallen.
60
Ñ
Aansluitoverzicht stekker
bedradingbundel (toebehoren
1)
Pen
A-4
A-5
A-6
A-7
A-8
B-1/ B-2 Paars (+) / Paars/Zwart (–)
B-3/ B-4 Grijs (+) / Grijs/Zwart (–)
B-5/ B-6 Wit (+) / Wit/Zwart (–)
B-7/ B-8 Groen (+) / Groen/Zwart (–) Links achter
5
*Luidsprekerimpedantie: 4-8 Ω
#WAARSCHUWING voor het bevestigen
van de ISO-connector
De penopstelling voor de ISO-connectors is afhankelijk
van het type auto dat u rijdt. Voorkom beschadiging
en zorg dat u de juiste aansluitingen verricht. De
standaardaansluiting voor de bedradingsbundel
is in (1) hieronder beschreven. Als de ISO-
connectorpenopstelling is als beschreven in (2),
verricht de aansluiting dan zoals afgebeeld. De kabel
moet opnieuw worden aangesloten zoals afgebeeld
in (2) hieronder voor het monteren van dit toestel in
Volkswagen-modellen, etc.
(1): Standaardinstelling
De rode (A-7-pen) van de ISO-connector van de auto is
aangesloten op de ontsteking, en de gele (A-4-pen) is
aangesloten op de constante voeding.
Rood (ontstekingskabel)
(2)
De rode (A-7-pen) van de ISO-connector van de auto is
aangesloten op de constante voeding, en de gele (A-4-
pen) is aangesloten op de ontsteking.
Rood (ontstekingskabel)
Kleur en functie
Geel
Accu
Blauw/wit
Spanningsregeling
[1]
Oranje/wit
Dimmer
Rood
Ontsteking (ACC)
Zwart
Aardaansluiting (massa)
Rood (A-7-pen)
Toestel
Auto
Geel (accukabel)
Geel (A-4-pen)
Rood (A-7-pen)
Toestel
Auto
Geel (accukabel)
Geel (A-4-pen)
Rechts achter
Rechts voor
Links voor
