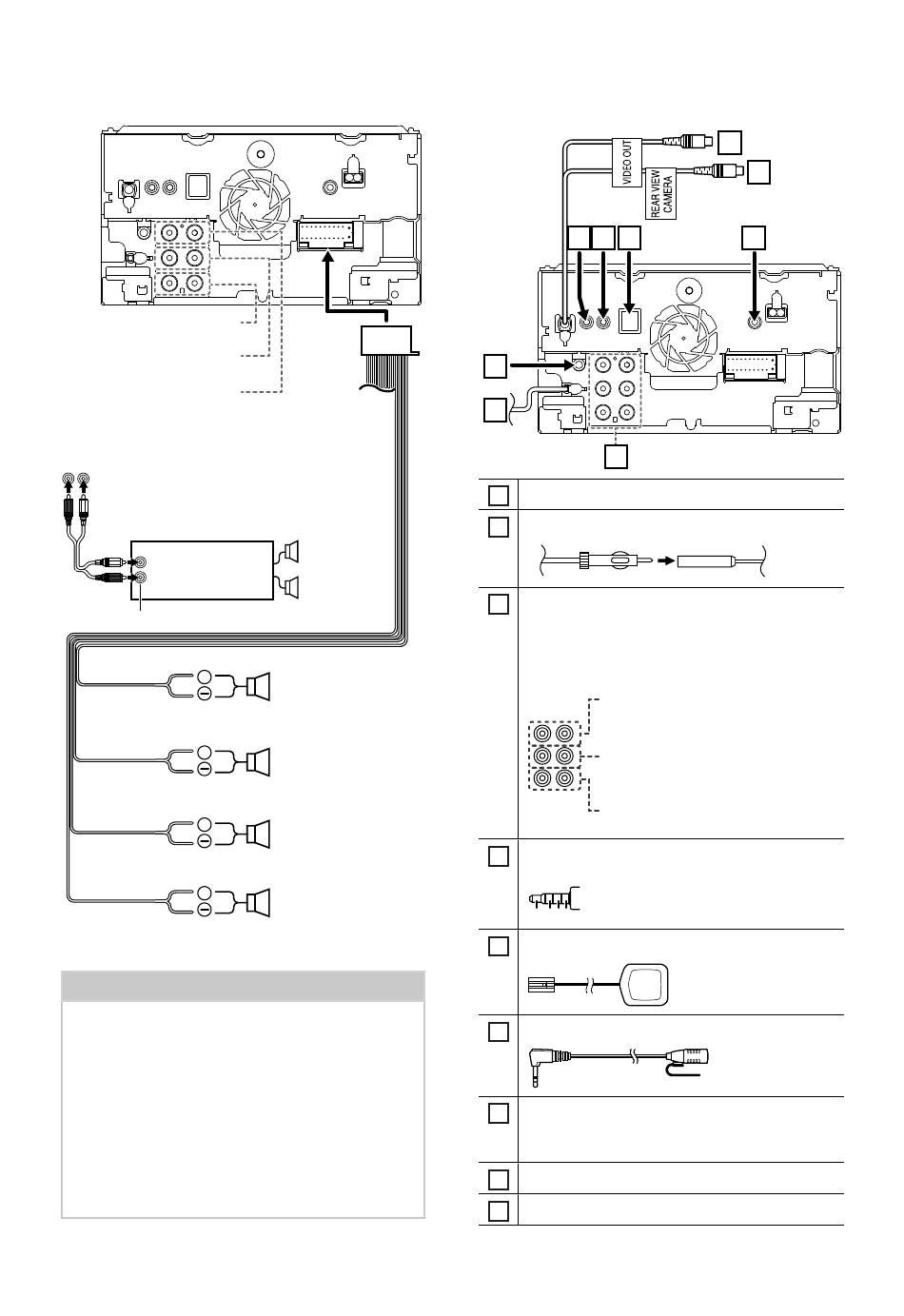

Setup 3-weg speakersysteem
Preout subwoofer
Middenbereik
vooruitgang
Tweeter vooruitgang
Bij aansluiting op een externe versterker, verbind
de aardkabel aan het chassis van de auto om
beschadiging van het toestel te vermijden.
Preout
RCA-kabel
(Afzonderlijk verkocht)
Versterker
(optionele
accessoire)
Invoer
Wit
Wit/Zwart
Grijs
Grijs/zwart
Groen
Groen/zwart
Paars
Paars/zwart
Luidsprekerweerstand: 4-8 Ω
OPMERKING
• Zie voor installatie luidsprekersysteem Setup
3-weg speakersysteem (P.49).
• Zie voor luidspreker installatie en crossover
installatie Audio regelen (P.47).
• Zie voor informatie over het aansluiten van
luidsprekerdraden op aansluitingen anders dan
luidsprekeraansluitingen en preout-aansluitingen
Aansluiten van het systeem en de externe
componenten (P.62) en Verbinden van
kabels met aansluitingen (P.61).
62
Luidspreker
+
Naar middenbereik
linker luidspreker
+
Naar middenbereik
rechter luidspreker
Naar tweeter linker
+
luidspreker
Naar tweeter rechter
+
luidspreker
Ñ
Aansluiten van het systeem en
de externe componenten
7
6
5
1
2
3
1
AV Audio-uitgang (ø3,5 ministekker)
2
FM/AM antenne-ingang
Bij aansluiting op een externe versterker,
3
verbind de aardkabel aan het chassis van
de auto om beschadiging van het toestel te
vermijden.
Audio-preout achter
(Links; wit, rechts; rood)
Audio-preout voor
(Links; wit, rechts; rood)
Subwoofer preout
(Links; wit, rechts; rood)
4
AV-IN ingang (1; audio links, 2; audio rechts, 3;
audio aarde, 4; Visueel)
1 2 3 4
5
Toebehoren 7: GPS-antenne
6
Toebehoren 4: Bluetooth-microfoon
Verbinden met de stuurafstandsharnas van het
7
voertuig. Neem contact op met uw JVC-dealer
voor meer informatie.
8
Ingang achteruitzichtcamera (geel)
9
Visuele uitgang (geel)
9
8
4
