Installeren
3
3

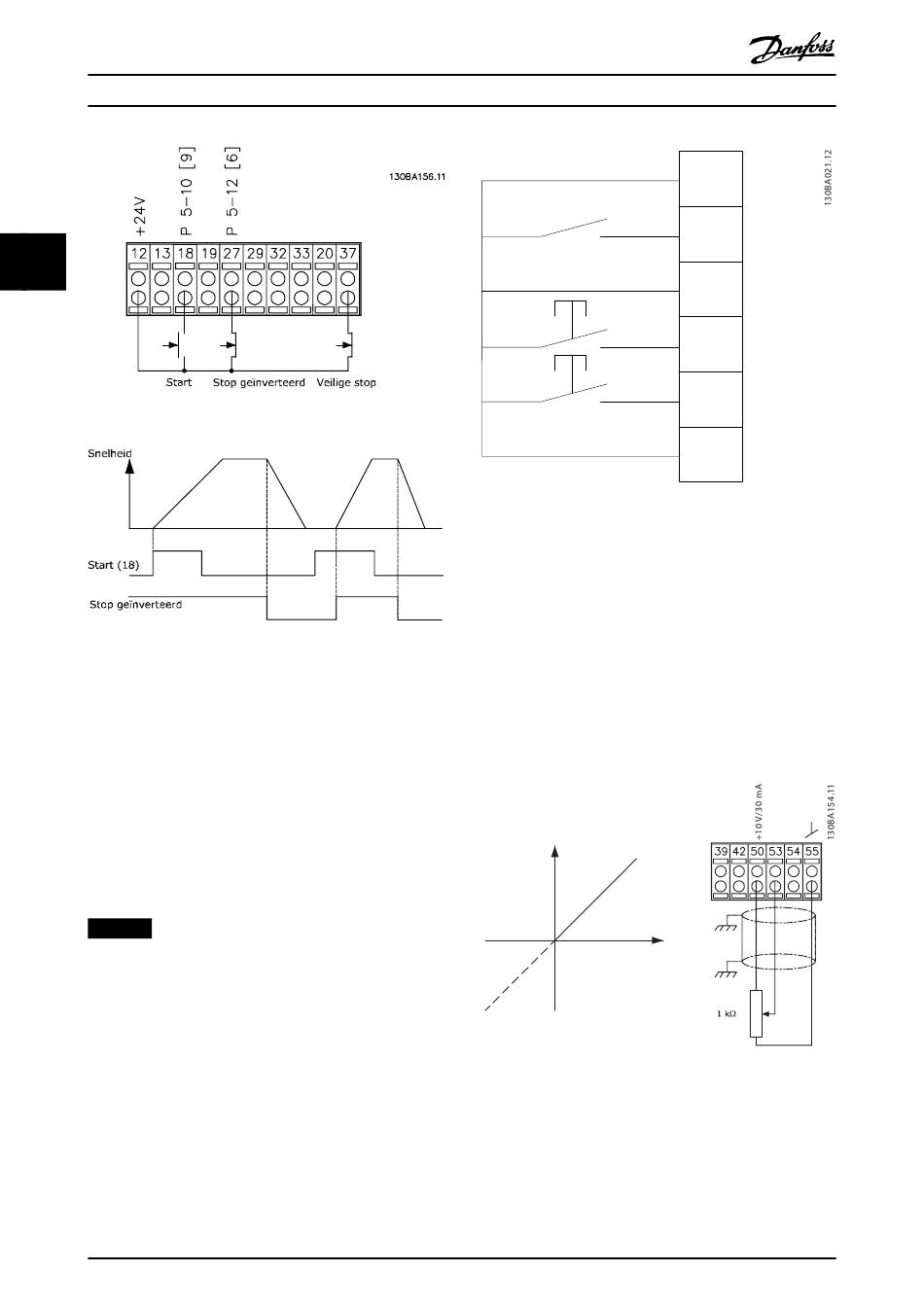

Afbeelding 3.57 Bedrading Pulsstart/stop
3.5.3 Snelheid omhoog/omlaag
Klem 29/32 = Snelh. omh./omlaag
Klem 18 = Parameter 5-10 Klem 18 digitale ingang,
[9] Start (standaard).
Klem 27 = Parameter 5-12 Klem 27 digitale ingang,
[19] Ref. vasthouden.
Klem 29 = Parameter 5-13 Klem 29 digitale ingang,
[21] Snelh. omh.
Klem 32 = Parameter 5-14 Klem 32 digitale ingang
[22] Snelh. omlaag.
LET OP
Klem 29 is alleen beschikbaar in FC x02 (x = serieaan-
duiding).
58
®
VLT
AutomationDrive FC 302
3.5.4 Potentiometerreferentie
Danfoss A/S © 04/2016 Alle rechten voorbehouden.
Afbeelding 3.58 Snelheid omhoog/omlaag
Spanningsreferentie via een potentiometer
Referentiebron 1 = [1] Anal. ingang 53 (standaard).
Klem 53, lage spanning = 0 V.
Klem 53, hoge spanning = 10 V.
Klem 53, lage referentie/terugkoppeling = 0 tpm.
Klem 53, hoge referentie/terugkoppeling = 1500
tpm.
Schakelaar S201 = UIT (U)
Snelheid TPM
P 6-15
Ref. spanning
P 6-11 10 V
Afbeelding 3.59 Potentiometerreferentie
12
+24V
18
Par. 5-10
27
Par. 5-12
29
Par. 5-13
32
Par. 5-14
37
MG34Q410
