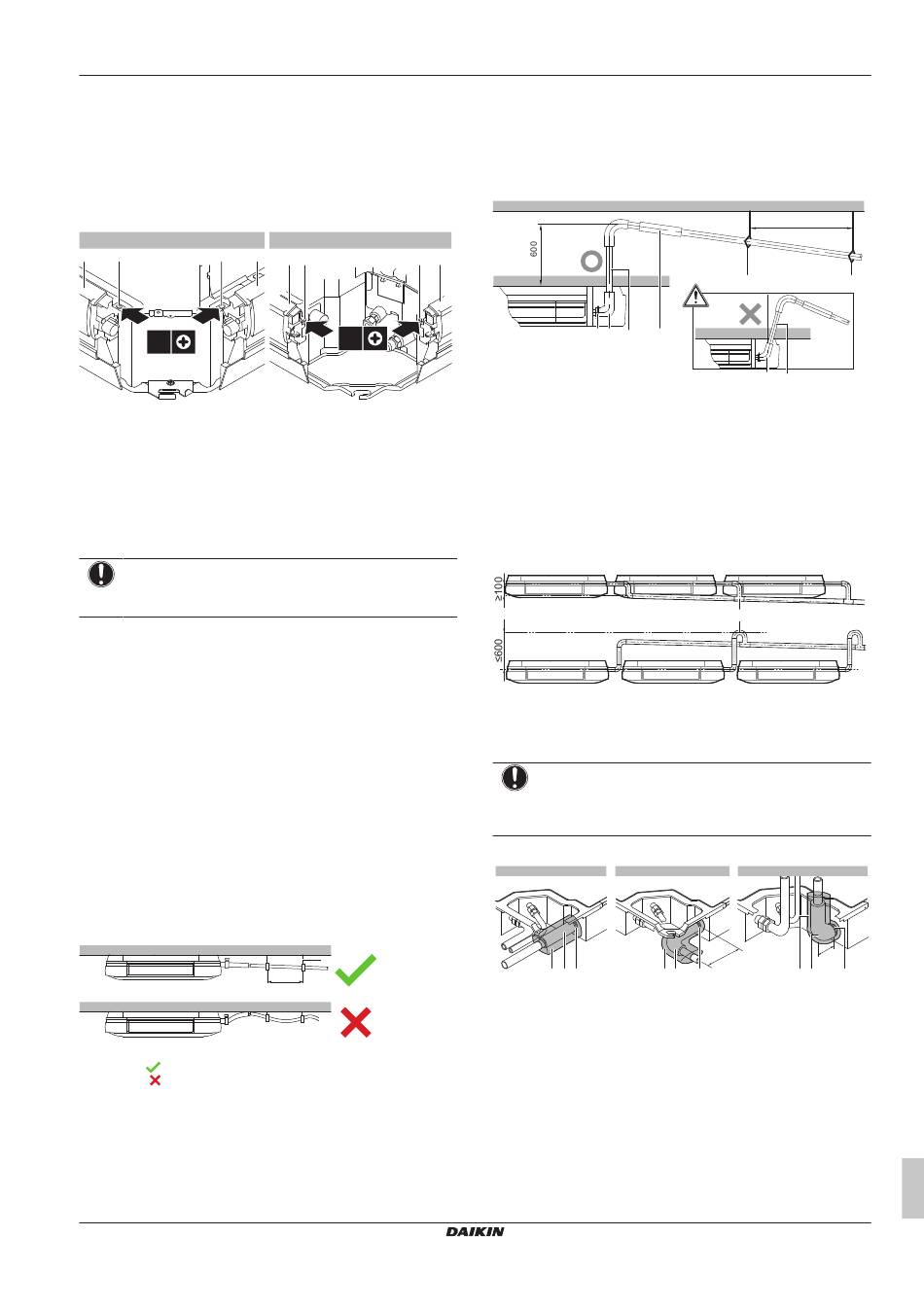

1 Steek het uitstekende deel (2 plaatsen) van de afsluitplaat in de
ruimte tussen het bovenste sierpaneel en de isolatie.
2 Steek het gebogen deel (2 plaatsen) aan de uiteinden van de
afsluitplaat een beetje in de ruimte tussen het onderste
sierpaneel en de lekbak en breng de afsluitplaat in.
▪ Als de afsluitplaat moeilijk kan worden ingebracht, draai de
schroeven aan weerszijden van het onderste sierpaneel los en
breng de plaat dan in.
A
a
b
b
a
2×
A
Kant zonder leidingaansluiting
B
Kant met leidingaansluiting
a
Onderste sierpaneel
b
Schroef
3 Steek de gebogen delen (2 plaatsen) in het midden van de
afsluitplaat in de ruimte tussen het onderste sierpaneel en de
lekbak tot u een klik hoort.
4 Controleer of het plaatstalen gedeelte van de afsluitplaat niet uit
het onderste sierpaneel steekt.
OPMERKING
De opsluitplaat moet perfect aansluiten op de binnenunit.
Spleten kunnen luchtlekken en condensatie veroorzaken.
12.2.2
Richtlijnen bij de installatie van de
afvoerleiding
Zorg ervoor dat het condenswater goed kan worden afgevoerd. Dit
omvat:
▪ Algemene richtlijnen
▪ Koelmiddelleiding aansluiten op de binnenunit
▪ Controleren op waterlekken
Algemene richtlijnen
▪ Leidinglengte. Houd de afvoerleiding zo kort mogelijk.
▪ Leidingmaat. De leidingmaat moet gelijk aan of groter dan de
verbindingsleiding zijn (plastic buis met een nominale diameter
van 20 mm en buitendiameter van 26 mm).
▪ Helling. De afvoerleiding moet afhellen (minstens 1/100) om te
voorkomen dat er lucht in de leiding blijft zitten. Gebruik
hangstaven zoals afgebeeld.
a
Ophangbeugel
Toegestaan
Niet toegestaan
▪ Condensatie. Neem maatregelen tegen condensatie. Isoleer de
volledige afvoerleiding in het gebouw.
FXUA50~100AVEB
VRV-systeemairconditioner
3P668115-2F – 2023.02
B
a b
b
a
2×
a
1~1.5 m
12 Installatie van de unit
▪ Stijgleiding. Indien nodig kunt u een stijgleiding installeren om in
een helling te voorzien.
▪ Helling afvoerslang: 0~75 mm om belasting op de leiding en
luchtbellen te voorkomen.
▪ De stijgleiding moet verticaal rechtop worden geïnstalleerd. Een
hellende stijgleiding kan waterlekken veroorzaken.
a b
c
d
O
OK
X
Niet OK
a
Metalen klem (accessoire)
b
Bocht voor leiding omhoog of achter (accessoire)
c
Stijgende afvoerleiding (plastic buis met een nominale
diameter van 20 mm en een buitendiameter van 26 mm)
(lokaal te voorzien)
d
Afvoerslang voor leiding rechts (accessoire)
e
Ophangstaven (lokaal te voorzien)
▪ Afvoerleidingen combineren. Afvoerleidingen kunnen worden
gecombineerd. Gebruik afvoerleidingen en T-stukken met de
juiste diameter voor de werkingscapaciteit van de units.
a
T-stuk
Afvoerleiding aansluiten op de binnenunit
OPMERKING
Een slechte aansluiting van de afvoerslang kan lekken
veroorzaken
en
schade
installatieruimte en de omgeving.
De afvoerleiding kan in 3 richtingen worden aangesloten:
A
a
b
c
a d
A
Leiding rechts
B
Leiding achter
C
Leiding omhoog
a
Afdichtingsmateriaal (groot) (accessoire)
b
Afvoerslang (accessoire)
c
Metalen klem (accessoire)
d
Bocht (accessoire)
e
Lange kant van bocht (leiding achter)
f
Korte kant van bocht (leiding omhoog)
Montagehandleiding en gebruiksaanwijzing
1000~1500
e
b c
(mm)
a
(mm)
berokkenen
aan
B
C
f
e
c
a d
c
e
de
