14 Elektrische installatie
d
Flaremoer (bevestigd op de unit)
e
Aansluiting koelmiddelleiding (bevestigd op de unit)
f
Unit
g
Kleine afdichtingskussens (accessoire)

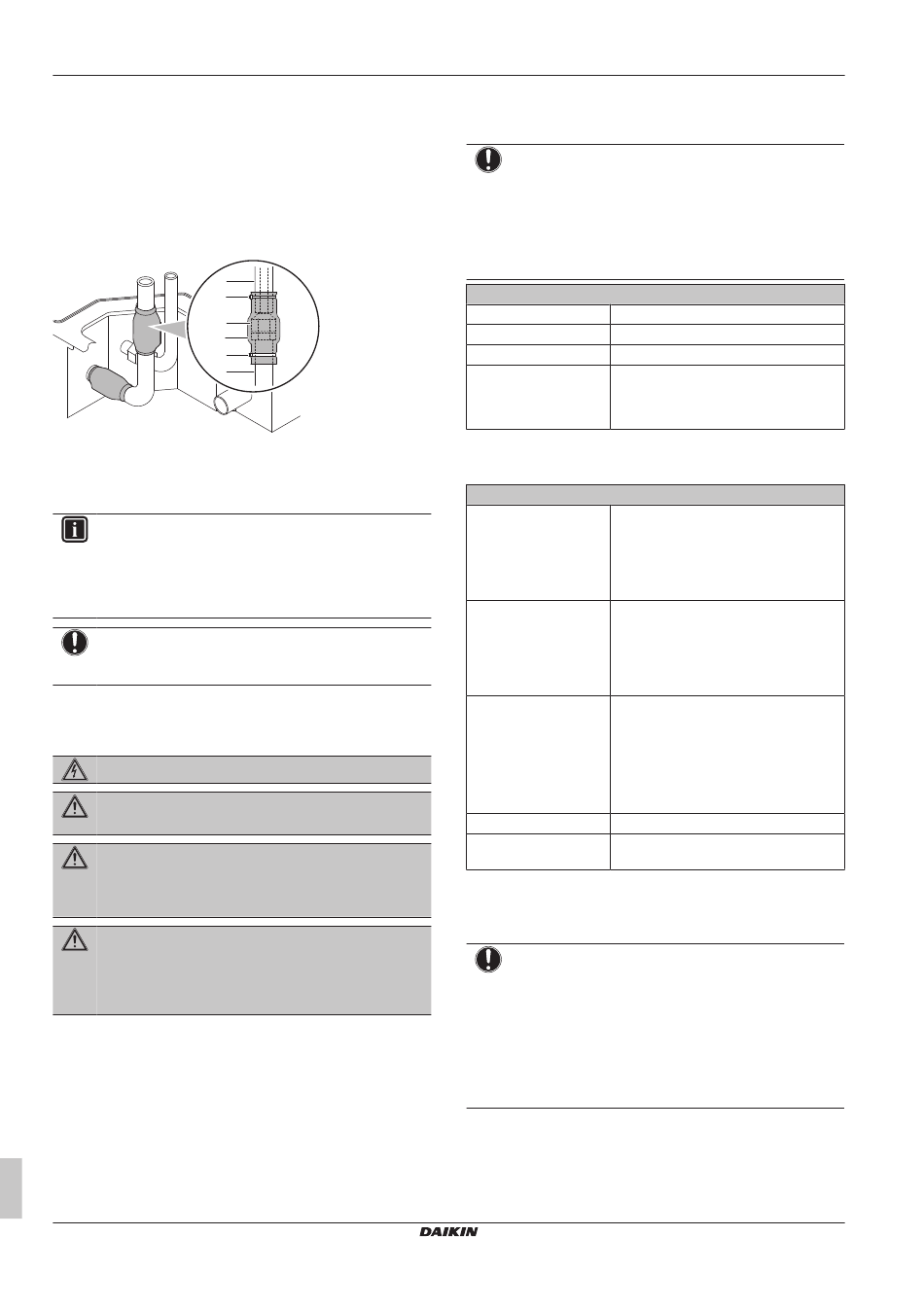

1
Draai de naden van de isolatiedelen naar boven.
2
Bevestig ze aan de basis van de unit.
3
Maak de kabelbinder vast rond de isolatiedelen.
4
Draai het afdichtingskussen van de basis van de unit tot
de bovenkant van de flaremoer rond de leiding.
Voor leiding omhoog en rechts, gebruik de bijgeleverde L-vormige
leiding, en isoleer aan beide zijden van de L-vormige leiding.
a
b
c
d
b
e
a
Leidingisolatiemateriaal (lokaal te voorzien)
b
Kabelbinder (accessoire)
c
Flaremoerverbinding
d
Isolatiedeel: Groot (gasleiding) (accessoire)
e
L-vormige leiding (accessoire)
INFORMATIE
Buig
daarnaast
ook
pijpenbuiger met een radius van ≤40 mm. Als de
bijgeleverde L-vormige leiding NIET wordt gebruikt of als
de buigradius >40 mm is, kan dit interfereren met andere
leidingen of de afvoerslang.
OPMERKING
Zorg ervoor dat de hele koelmiddelleiding is geïsoleerd.
Blote leidingen kunnen condensatie veroorzaken.
14
Elektrische installatie
GEVAAR: RISICO OP ELEKTROCUTIE
WAARSCHUWING
Gebruik voor de stroomkabels ALTIJD meeraderige kabel.
WAARSCHUWING
Gebruik een alpolige schakelaar met een contactscheiding
van minstens 3 mm om het contact volledig te verbreken
onder overspanningscategorie III.
WAARSCHUWING
Als het netsnoer beschadigd is, MOET de fabrikant, zijn
vertegenwoordiger,
zijn
gelijkaardige bevoegde personen het snoer vervangen om
een gevaarlijke situatie te voorkomen.
Montagehandleiding en gebruiksaanwijzing
22
de
vloeistofleiding
met
een
servicevertegenwoordiger
of
14.1
Specificaties van standaard
bedradingscomponenten
OPMERKING
Wij raden aan massieve draden (met één ader) te
gebruiken. Als er geslagen draden worden gebruikt, draai
de draadjes een beetje in elkaar om ze rechtstreeks in de
aansluitklem te steken of in een aansluiting met een ronde
krimpklem. Meer informatie vindt u in "Richtlijnen voor het
aansluiten van de elektrische bedrading" in de uitgebreide
handleiding voor de installateur.
Elektrische voeding
Spanning
Frequentie
Fase
(a)
MCA
(a)
MCA=Minimum circuitampère. De opgegeven waarden zijn
maximumwaarden (zie elektrische data van binnenunit voor
precieze waarden).
Onderdelen
Voedingskabel
MOET voldoen aan de nationale
Draaddikte gebaseerd op de stroom,
Transmissiebedrading
Gebruik alleen geharmoniseerde draad
met dubbele isolatie en geschikt voor de
Kabel
Gebruik alleen geharmoniseerde draad
gebruikersinterface
met dubbele isolatie en geschikt voor de
Aanbevolen onderbreker
Reststroomapparaat
MOET voldoen aan de nationale
14.2
Elektrische bedrading aansluiten
op de binnenunit
OPMERKING
▪ Volg het bedradingsschema (bij de unit geleverd, op de
binnenkant van het servicedeksel).
▪ Voor instructies over de aansluiting van de optionele
apparatuur, zie de bij optionele apparatuur geleverde
montagehandleiding.
▪ Zorg ervoor dat de elektrische bedrading goed zit zodat
het servicedeksel nadien weer goed kan worden
aangebracht.
De bedrading van de voeding en van de transmissie moeten
afzonderlijk worden gehouden. Beide bedradingen moeten ALTIJD
op minstens 50 mm van elkaar worden gehouden om eventuele
elektrische storingen te voorkomen.
220~240 V/220 V
50/60 Hz
1~
FXUA50: 0,5 A
FXUA71: 0,6 A
FXUA100: 1,1 A
bedradingsvoorschriften.
3-aderige kabel
2
maar minstens 1,5 mm
toepasselijke spanning
2-aderige kabel
2
Minimumdikte 0,75 mm
toepasselijke spanning
2-aderige kabel
2
Minimumdikte 0,75 mm
Maximumlengte 500 m
6 A
bedradingsvoorschriften
FXUA50~100AVEB
VRV-systeemairconditioner
3P668115-2F – 2023.02
