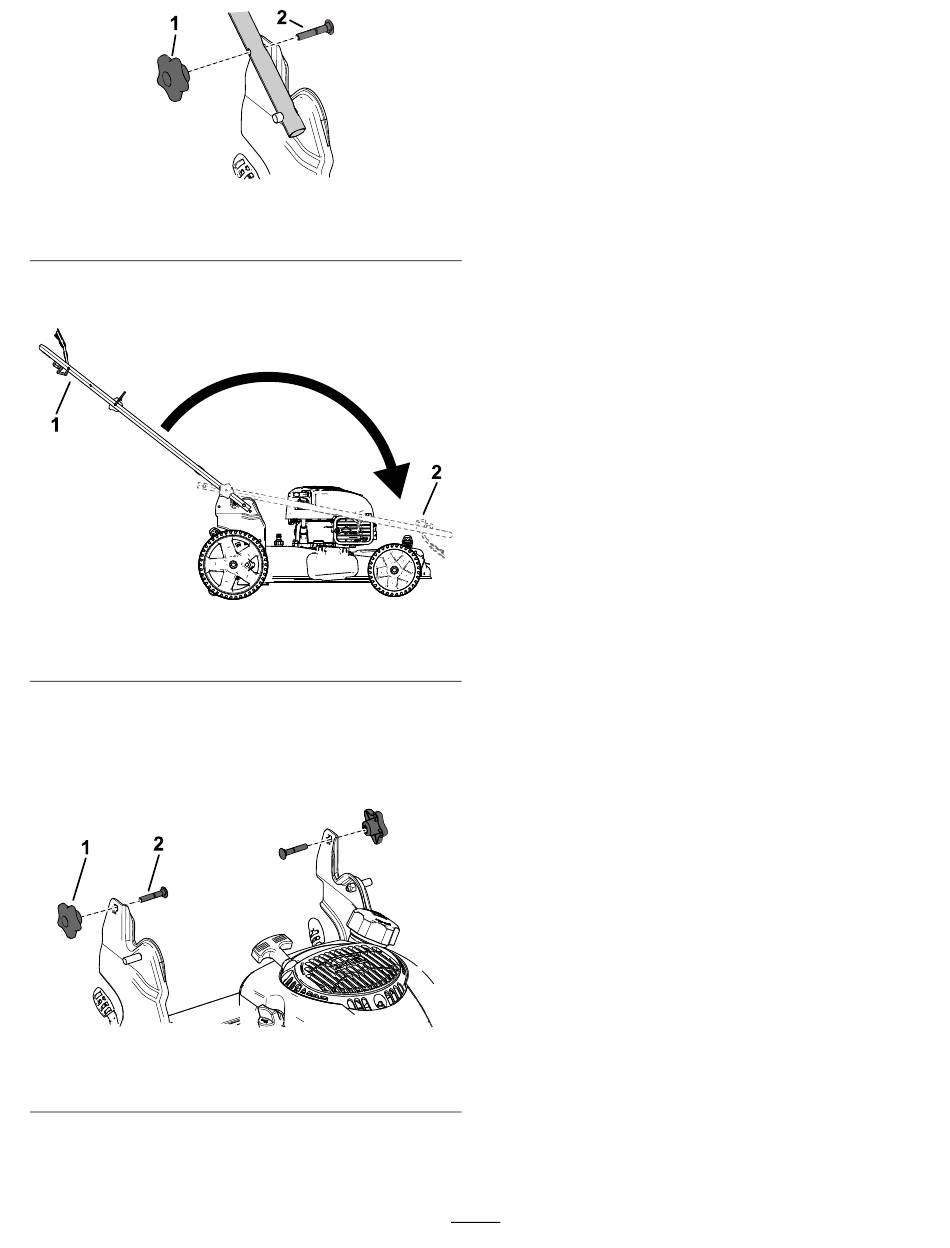

Figuur 23
1. Handgreepknop
2. Verwijder de handgreep door deze naar voren te
draaien
(Figuur
24).
Figuur 24
1. Werkstand
3. Steek de slotbout (met de boutkop naar de binnenkant
gericht) door de handgreep en de bovenste opening in
het handgreepuiteinde. Trek aan de knoppen totdat
de vierkante randen van alle slotbouten goed in de
bijbehorende vierkante openingen passen
Figuur 25
1. Handgreepknop
4. Monteer de handgreepknoppen en slotbouten losjes
op de handgreepbeugels.
g189871
2. Slotbout
g192010
2. Ingeklapte stand
(Figuur
25).
g189864
2. Slotbout
5. Om de handgreep uit te vouwen, zie
monteren en uitklappen (bladz.
14
1 De handgreep
4).
