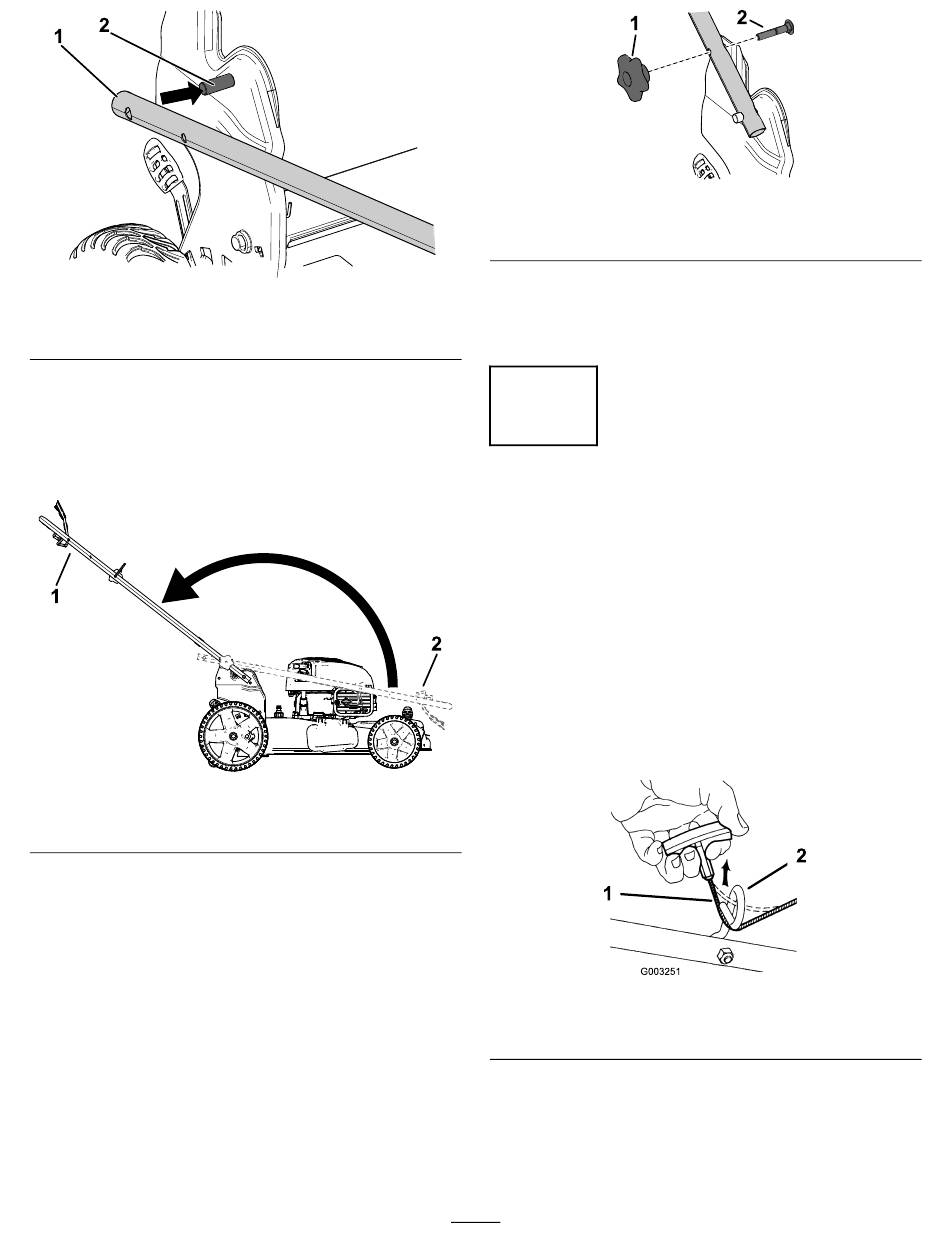

Figuur 4
1. Pen
Opmerking: De pennen zijn niet te zien door de
openingen in de handgreepuiteinden als de handgreep
zich in de ingeklapte stand bevindt.
3. Klap de handgreep terug in de werkstand door deze
naar achteren te draaien
Figuur 5
1. Werkstand
4. Steek de slotbout (met de boutkop naar de binnenkant
gericht) door de bovenste of onderste vierkante
opening in de handgreep en de bovenste opening in het
handgreepuiteinde
(Figuur
2. Uiteinde van handgreep
(Figuur
5).
2. Ingeklapte stand
6).
1. Handgreepknop
5. Monteer de handgreepknop losjes op de slotbouten.
g189866
6. Zie stap 3 tot en met 5 van
instellen (bladz.
2
De startkoord aanbrengen in
de koordgeleider
Geen onderdelen vereist
Procedure
Belangrijk: Om de motor veilig en snel te kunnen
starten voor elk gebruik dient u de startkoord aan te
brengen in de koordgeleider.
Houd de bedieningsstang tegen de bovenste handgreep en
trek de startkoord door de koordgeleider aan de handgreep
(Figuur
7).
g192009
1. Startkoord
5
Figuur 6
2. Slotbout
Hoogte van handgreep
9).
Figuur 7
2. Koordgeleider
g189871
g003251
