Systeeminformatie
Dit apparaat is een product voor het Instabus
KNX/EIB systeem en voldoet aan de EIBA-
richtlijnen. Gedetailleerde vakkennis door mid-
del van Instabus-cursussen wordt vooronder-
steld.
De werking van het apparaat is softwareafhan-
kelijk. Gedetailleerde informatie over welke
software kan worden geladen en welke functi-
onaliteit dat biedt en over de software zelf kunt
u vinden in de productdatabank van de fabri-
kant.
Ontwerp, installatie en ingebruikstelling van
het apparaat worden uitgevoerd met behulp
van door de EIBA gecertificeerde software.
De meest actuele productdatabank en techni-
sche beschrijving vindt altijd op internet onder
www.gira.de.
Apparaatbeschrijving
De audioactor viervoudig wordt gebruikt voor
het aansturen van een audio-installatie in com-
binatie met andere EIB-apparaten. Met andere
componenten, zoals de voorversterker acht-
voudig en de eindversterker 10/4 DC, kan een
hoogwaardig en flexibel Multiroom-audio-
systeem worden gerealiseerd.
Het apparaat moet niet als versterker worden
beschouwd. Wanneer speciale belastingen
worden gebruikt, moet vooraf worden over-
legd met de fabrikant.
De audioactor viervoudig heeft de volgende
functies:
Klankregeling
Bij alle 4 audio-uitgangen kunnen onafhanke-
lijk van elkaar de lage en hoge tonen worden
geregeld en kan een inschakelbaar middenfil-
ter worden gebruikt.
Audiomatrix
Mono: 8 audio-ingangen kunnen aan 4 audio-
uitgangen worden toegewezen.
Stereo: 4 audio-ingangen kunnen aan 2 audio-
uitgangen worden toegewezen.
Volumeregeling
Met 4 DC-stuuruitgangen 0-10 V kan het
volume worden geregeld van vermogensver-
sterkers met DC-stuuringangen, zoals de eind-
versterker 10/4 DC. Daarbij kunnen meerdere
versterkers tegelijkertijd worden geregeld.
2
Waarschuwingen
Let op! Inbouw en montage van elektrische
apparaten mogen uitsluitend worden uitge-
voerd door een elektrotechnicus. Daarbij moe-
ten de geldende veiligheidsvoorschriften in
acht worden genomen.
Om het risico van een elektrische schok te
voorkomen moet voor werkzaamheden het
apparaat spanningsloos worden gemaakt
(zekeringautomaat uitschakelen).
Wanneer de installatie-instructies niet worden
opgevolgd kunnen er schade aan het appa-
raat, brand of andere gevaren ontstaan.
24 V DC-stuuruitgang
Met 4 DC-vermogensstuuringangen kunnen
versterkers worden gevoed met 24 V DC
voedingsspanning, zoals de eindversterker
10/4 DC. Deze kunnen onafhankelijk worden
geschakeld.
Mute
Via de mute-ingang kunnen alle audio-uitgan-
gen tegelijk worden uitgeschakeld.
i

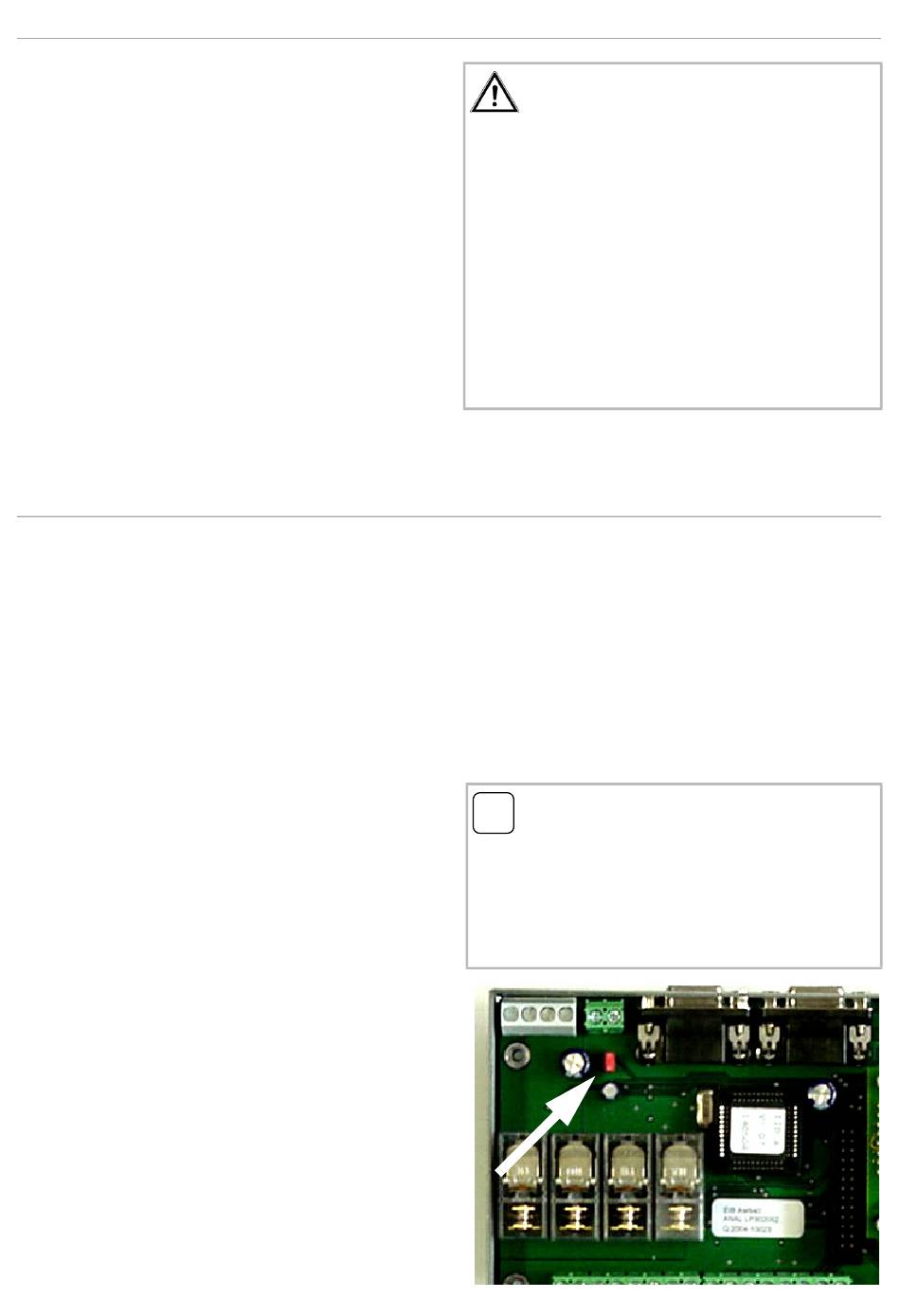

Jumper verwijderen
Wanneer de mute-ingang wordt gebruikt,
moet de jumper op de printplaat worden ver-
wijderd.
Daarvoor moet eerst de behuizing worden
geopend.
