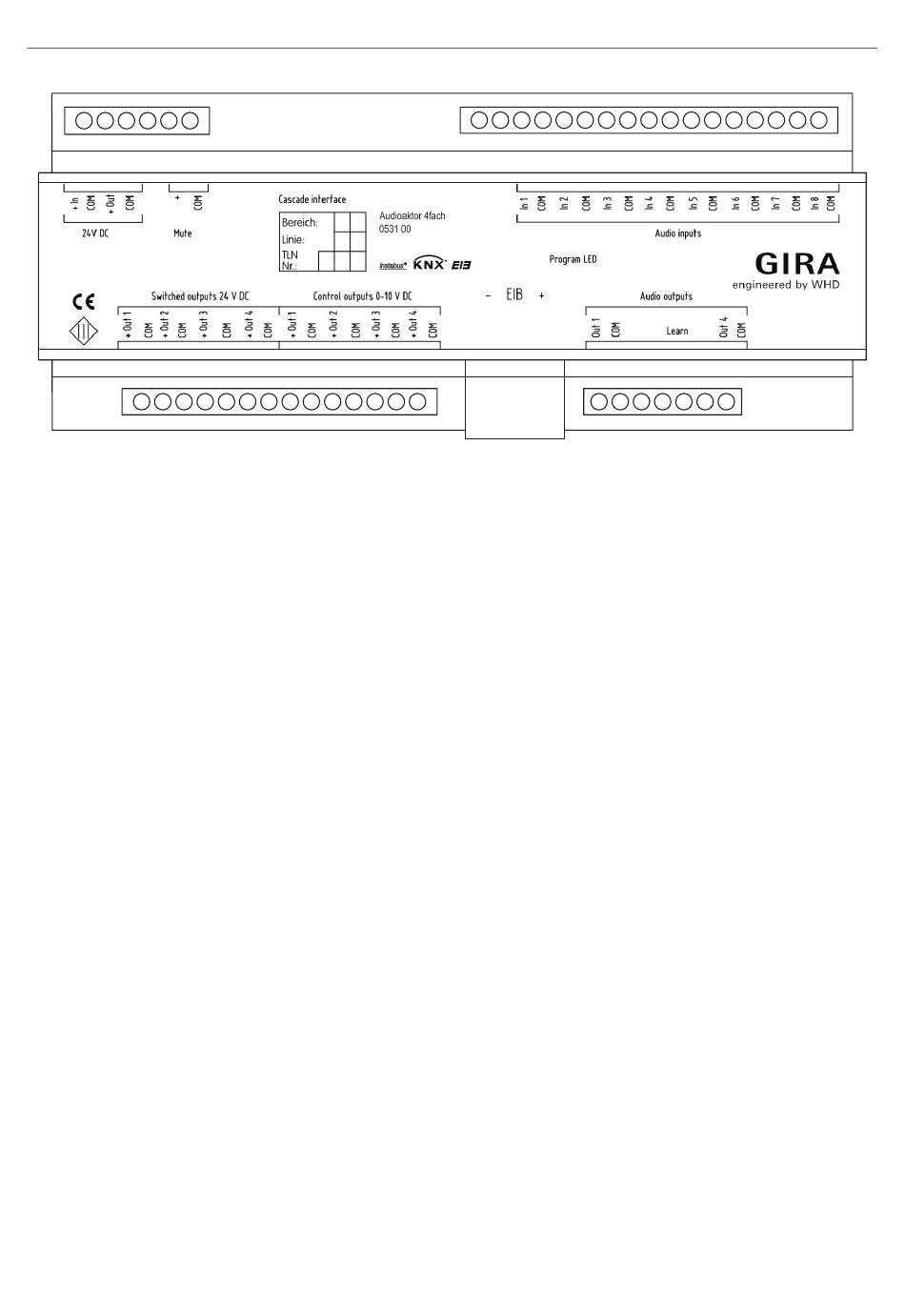

Aansluitingen
24 V DC + In / + Out / COM
Voeding voor de audioactor. De audioactor
viervoudig heeft telkens 2 aansluitingen voor
24 V DC die kunnen worden gebruikt om door
te lussen (max. 16 A).
Mute + / COM
Deze ingang kan worden verbonden met de
uitgang "Mute/Audioaktor" van de voorverster-
ker achtvoudig. Wanneer deze ingang wordt
bedraad, worden de relaisingangen (Switched
outputs) Out1 - Out4 uitgeschakeld.
Cascade Interface
Sub-D connectoren om andere audioactoren
aan te sluiten. Via een 9-polige sub-D kabel
kan de audioactor met andere audioactoren
worden verbonden.
Audio Inputs In1 - In8 / COM
Audio-ingangen voor het audiosignaal van de
voorversterker achtvoudig. De ingangsspan-
ning bedraagt max. 5 V AC.
Switched Outputs 24 V DC Out1-Out4 /COM
Relaisuitgang voor het in- resp. uitschakelen
van de aangesloten eindversterkers (schakel-
vermogen max. 10 A).
Control outputs 0-10 V DC Out1-Out4 / COM
Regeluitgang voor de volume-instelling van de
aangesloten eindversterkers.
EIB
Aansluiting op de EIB
Audio outputs Out1 - Out4 / COM
Audio-uitgang voor aansluiting op de betref-
fende eindversterker.
3
