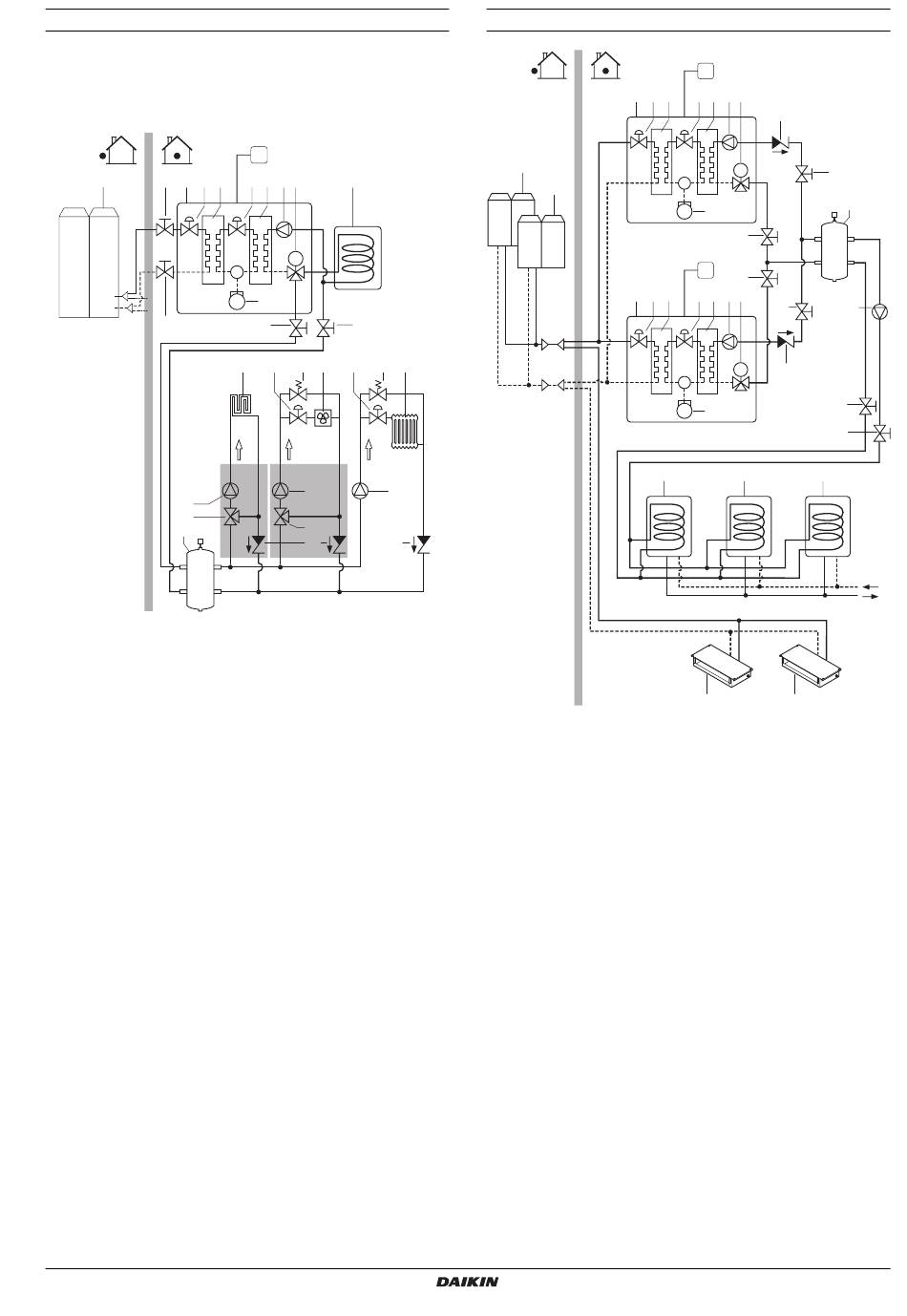

Voorbeeld van een toepassing met meerdere warmtegeneratoren
Werken met verschillende warmtegeneratoren betekent werken met
verschillende waterinstelpunten voor het systeem.
Bij dergelijke installaties moet een nivelleringsreservoir worden voorzien
en elke soort warmtegenerator moet over een eigen pomp beschikken.
1
21
2
3
4
21
19
18
11
1 Buitenunit
2 Binnenunit
3 Elektronische expansieklep
4 Koelmiddelwarmtewisselaar
5 Waterwarmtewisselaar
6 Pomp
7 Gemotoriseerde 3-wegskraan (optie)
8 Tank voor warm water voor huishoudelijk gebruik (optie)
9 Compressor
10 Afsluiter
11 Nivelleringsreservoir (lokaal te voorzien)
12 FHL: Vloerverwarmingslus (lokaal te voorzien)
13 Afsluiter (lokaal te voorzien)
14 Omloopklep (lokaal te voorzien)
15 FCU: Ventilatorconvector (lokaal te voorzien)
16 Afsluiter (lokaal te voorzien)
17 Radiator (lokaal te voorzien)
18 Mengklep (lokaal te voorzien)
19 Pomp (lokaal te voorzien)
20 Terugslagklep (lokaal te voorzien)
C1 Afstandsbediening
TRD1 Temperatuurreducerend apparaat 1 (lokaal te voorzien)
TRD2 Temperatuurreducerend apparaat 2 (lokaal te voorzien)
Zie hoofdstuk
"9.7. Besturing met meerdere instelpunten" op
pagina 41
voor meer informatie over de configuratie van uw systeem.
HXHD125AV1B + HXHD200AY1B
Binnenunit van het VRV IV-systeem
4P513552-3 – 2017.11
C1
3
5 6
7
8
M
9
10
10
12
13
14
15
16
14
17
FHL
FCU
35°C
45°C
65°C
TRD1
TRD2
19
19
18
20
20
Aansluiting van meerdere hydroboxen met warmwatertank
2
3
1
1
2
3
1 Buitenunit
2 Binnenunit
3 Elektronische expansieklep
4 Koelmiddelwarmtewisselaar
5 Waterwarmtewisselaar
6 Pomp
7 Gemotoriseerde 3-wegsklep (optie)
8 Warmwatertank (lokaal te voorzien)
9 Compressor
10 Afsluiter (lokaal te voorzien)
11 Nivelleringsreservoir (lokaal te voorzien)
12 VRV DX-binnenunit
13 Terugslagklep (lokaal te voorzien)
14 Uitlaat warm tapwater
15 Inlaat warm tapwater
16 Pomp (lokaal te voorzien)
C1 Afstandsbediening
C1
4
3
5 6
7
13
M
10
9
10
C1
10
4
3
5 6
7
10
M
13
10
9
10
8
8
8
12
12
Montagehandleiding
11
16
15
14
12
