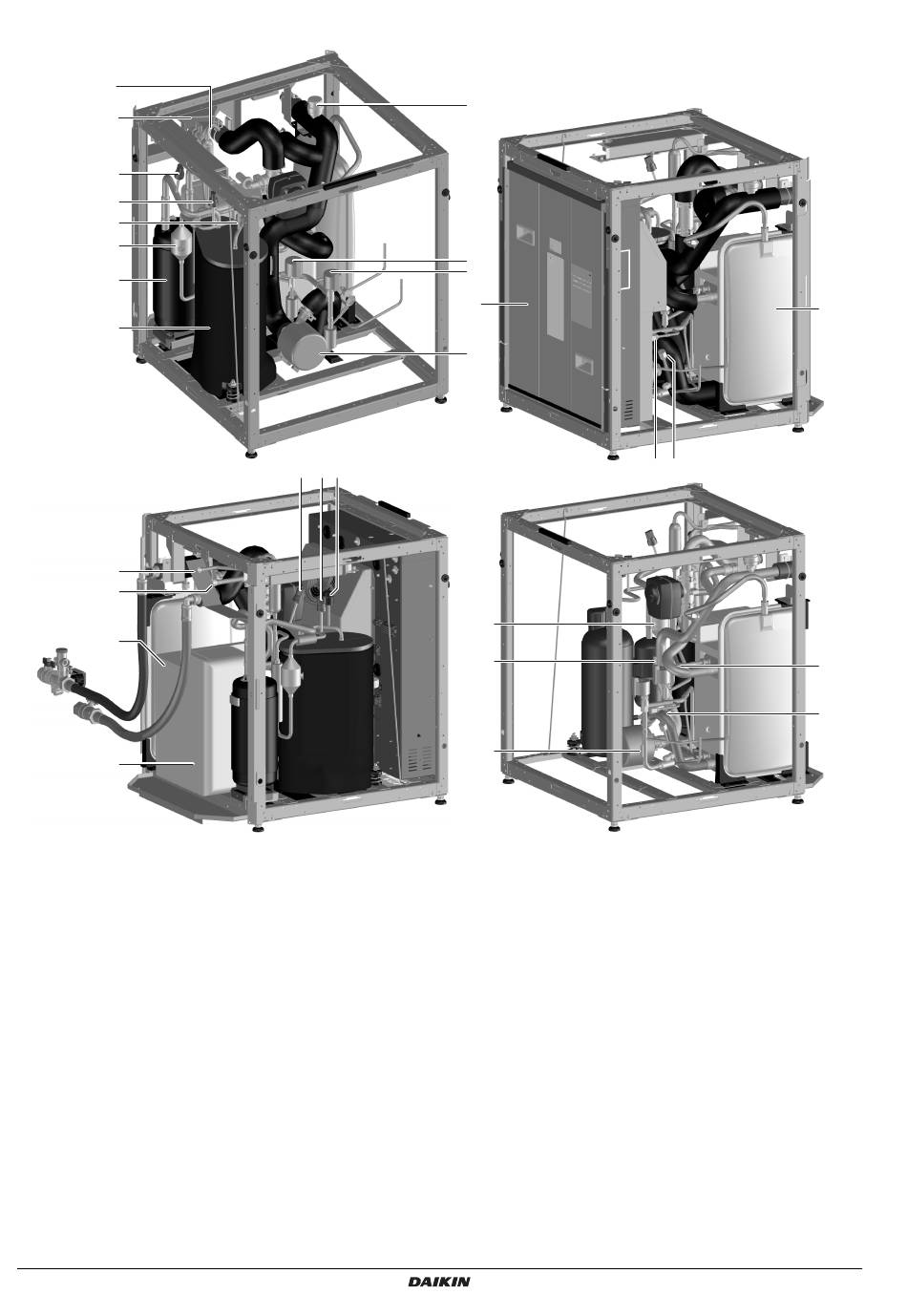

5.2. Hoofdcomponenten in de HXHD125-unit
16
15
4
6
5
3
1
2
15
14
12
13
1.
R134a accumulator
2.
R134a compressor
3.
R134a geluidsdemper op afvoer
4.
R134a lagedruksensor
5.
R134a hogedrukschakelaar
6.
R134a hogedruksensor
7.
R134a expansievat
8.
R410A expansievat verwarming
9.
Verwarmingspomp
10. Luchtaflaat
11. Expansievat
12. Verwarmingsplaat warmtewisselaar
13. Cascadeplaat warmtewisselaar
14. Aansluiting R410A-HP/LP-gas
15. Aansluiting R410A-vloeistof
16. Schakelkast
17. Onderhoudspoort R134a hoog
18. Onderhoudspoort R134a laag
Montagehandleiding
5
10
16
4
6 5
R6T
R4T
R7T
8
7
9
Sensorinformatie:
Temperatuur R410A-vloeistof
R3T
Temperatuur retourwater
R4T
Temperatuur uittredend water verwarming
R5T
Temperatuur R134a-afvoer
R6T
Temperatuur R134a-vloeistof
R7T
18
17
HXHD125AV1B + HXHD200AY1B
Binnenunit van het VRV IV-systeem
4P513552-3 – 2017.11
